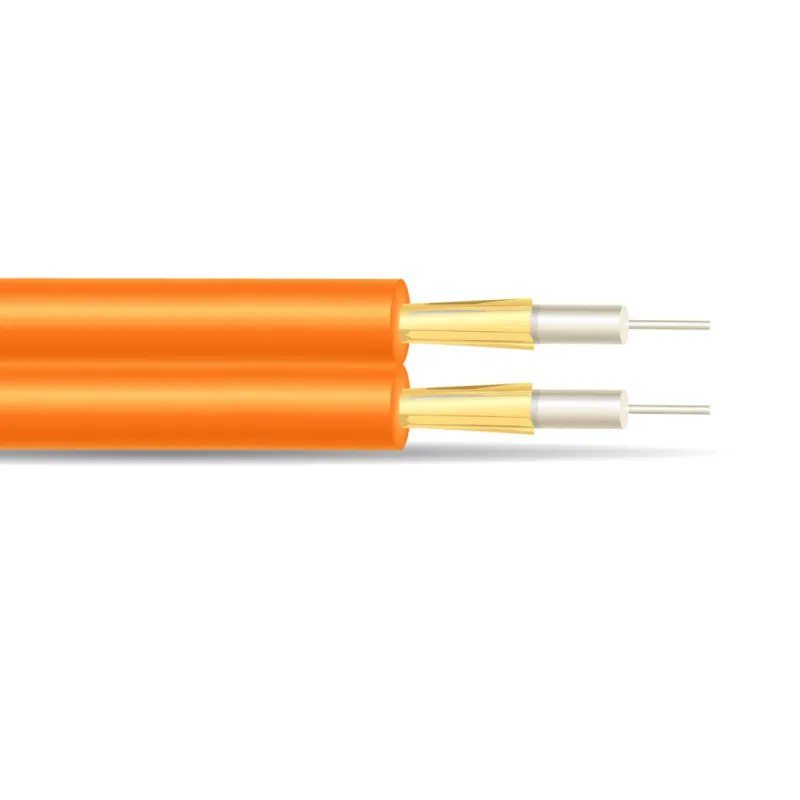

Zipcord 2.5 mm LSZH Cable 200 µm HCS® Fibre for Crimp and Cleave
Deze duplex glasvezel-zipcordkabel heeft twee 200 µm Hard Clad Silica (HCS)-vezelkernen in een oranje 2,5 mm low-smoke zero-halogen mantel. De kabel is speciaal ontwikkeld voor industriële binnenomgevingen waar brandveiligheid en betrouwbaarheid cruciaal zijn. De LSZH-constructie beperkt rookontwikkeling en voorkomt dat bij brand giftige halogeengassen vrijkomen, waardoor de kabel geschikt is voor afgesloten installaties en locaties waar veiligheid extra belangrijk is.
Het step-index-ontwerp met grote kern ondersteunt eenvoudige crimp-and-cleave-veldafmontage met compatibele ST- of SMA-connectoren, zonder epoxy of polijsten. Aramide garen als trekontlasting en een robuuste constructie helpen de kabel bestand te zijn tegen hoge installatielasten en herhaald buigen. Met een verzwakking tot 6 dB/km bij 850 nm levert hij betrouwbare optische prestaties over gebruikelijke industriële linkafstanden. De kabel is geschikt voor gebruik binnenshuis en werkt van -20 °C tot +80 °C. Al met al is dit een robuuste glasvezeloplossing met weinig onderhoud voor industriële communicatie- en besturingssystemen.
De C21051 is een duplex zipcord-glasvezelkabel met twee 200 µm Hard Clad Silica-vezels in een 2,5 mm LSZH-constructie. De kabel is ontworpen voor industriële binnenomgevingen waar betrouwbare optische prestaties, snelle veldafmontage en betere brandveiligheid essentieel zijn.
Dankzij het zipcord-ontwerp blijven beide vezels netjes gekoppeld voor duplexverbindingen, terwijl ze bij het aansluiten eenvoudig van elkaar te scheiden zijn. De kabel is bijzonder geschikt voor afgesloten of risicovolle installaties, zoals energie-installaties, offshoreplatforms, maritieme systemen en andere industriële locaties waar materialen met weinig rookontwikkeling en zonder halogenen vereist zijn.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- LSZH-mantel: Beperkt rookontwikkeling en voorkomt het vrijkomen van halogeengassen voor betere brandveiligheid in afgesloten binnenomgevingen.
- 200 µm HCS-vezel: Hard Clad Silica-constructie met grote kern ondersteunt eenvoudigere uitlijning en robuuste verwerking.
- Duplex zipcord-ontwerp: Twee gekoppelde subkabels ondersteunen duplextransmissie en kunnen voor afmontage eenvoudig van elkaar worden gescheiden.
- Compatibel met crimp-and-cleave: Ondersteunt snelle veldinstallatie met ST- of SMA-connectoren zonder epoxy of polijsten.
- Hoge treksterkte: Bestand tegen installatielasten tot 734 N om de vezels tijdens het trekken te helpen beschermen.
- Uitstekende buigbestendigheid: Geschikt voor meer dan 50.000 buigcycli in veeleisende toepassingen.
- Breed bedrijfstemperatuurbereik: Geschikt voor gebruik binnenshuis van -20 °C tot +80 °C.
- Vlamvertragende eigenschappen: Getest volgens de eisen van IEC 754-2 en IEC 332-3.
Downloads
voor Zipcord 2.5 mm LSZH Cable 200 µm HCS® Fibre for Crimp and Cleave
Datasheet: 200 µm HCS 2.5 mm Zipcord Fibre Optic Cable
DownloadenWat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
Specification | Value |
Product Description | C21051 – 200 µm HCS LSZH fibre optic zipcord cable |
Construction | Zipcord (dual-fibre) |
Fibre Core Diameter | 200 ± 4 µm |
Sub-Unit Diameter | 2.5 ± 0.2 mm |
Outer Cable Dimensions | 2.5 x 5.2 mm |
Cable Weight | < 14.0 kg/km |
Outer Jacket Material | LSZH |
Outer Jacket Colour | Orange |
IEC 754-2 Acid Gas Test | Pass |
IEC 332-3 Flammability Test | Pass |
Flex Testing |
|
Crimp and Cleave Compatibility | SMA and ST connectors |
Fibre Type | Multimode step-index |
Attenuation @ 850 nm | ≤ 6 dB/km |
Installation Tensile Load | 165 lb (734 N) |
Operating Tensile Load | 85 lb (378 N) |
Minimum Bend Radius During Installation | 38 mm |
Minimum Bend Radius During Operation | 25 mm |
Operating Temperature | -20 to +80 °C |
Storage Temperature | -40 to +80 °C |
Intended Location | Indoor |
Orderable Part Number | C21051 |
Product Code | HCP-M0200T-A02ZZ |
Options | Other jacket materials, colours, print legends, terminated assemblies, and constructions with up to 18 sub-units available on request |
Note | Operating temperature ranges are general guidelines; specialised coatings or jacketing may be required for extreme applications |
Veelgestelde vragen
voor Zipcord 2.5 mm LSZH Cable 200 µm HCS® Fibre for Crimp and Cleave
Hard Clad Silica (HCS)-vezel gebruikt een kern van silicaglas met een harde polymeerbekleding. In deze kabel biedt het 200 µm HCS-ontwerp een sterke balans tussen duurzaamheid, hanteerbaarheid en optische prestaties. De grotere kern vereenvoudigt bovendien de uitlijning en ondersteunt praktische veldafmontage in vergelijking met standaard telecomvezel.
De LSZH-mantel is gekozen om de brandveiligheid in afgesloten binnenomgevingen te verbeteren. Bij blootstelling aan brand produceert deze zeer weinig rook en komen er geen gehalogeneerde gassen vrij. Zo wordt het risico voor mensen, apparatuur en zicht in kritieke ruimtes beperkt.
Deze kabel is ontworpen voor crimp-and-cleave-veldafmontage met connectoren voor 200 µm HCS-vezel, doorgaans van het type ST of SMA. Met deze connectoren is snelle installatie mogelijk zonder epoxy of polijsten.
Nee. Dit product is uitsluitend gespecificeerd voor gebruik binnenshuis. Het heeft niet de UV-bestendigheid, waterblokkerende eigenschappen of beschermende voorzieningen voor buitengebruik die normaal vereist zijn voor bovengrondse buiteninstallaties of directe ingraving.
De gespecificeerde verzwakking is ≤ 6 dB/km bij 850 nm. Daarmee is de kabel zeer geschikt voor gebruikelijke optische verbindingen in gebouwen en industriële omgevingen waar betrouwbare transmissie over korte tot middellange afstanden nodig is.
Zipcord betekent dat de kabel bestaat uit twee parallelle glasvezel-subunits die in een duplex-uitvoering met elkaar zijn verbonden. Daardoor blijven beide vezels tijdens de aanleg overzichtelijk geordend, terwijl ze voor afzonderlijke connectorafmontage eenvoudig van elkaar te scheiden zijn.
De kabel is gebouwd voor veeleisende industriële toepassingen. Hij is bestand tegen installatielasten tot 734 N, heeft een buiglevensduur van meer dan 50.000 cycli en kent minimale buigradii van 38 mm tijdens installatie en 25 mm tijdens gebruik.
