FlightGuide® Simplex 1.8 mm Cable 50 µm OM2 Multi-mode Graded-Index
Deze OM2 multimode glasvezelkabel van luchtvaartkwaliteit is ontworpen voor betrouwbare communicatieverbindingen in veeleisende toepassingen. De kabel heeft één 50/125 µm vezelkern met gegradeerde index in een compacte 1.8 mm simplex uitvoering, ideaal voor vliegtuigen, defensiesystemen en zware industriële omgevingen. Typische toepassingen zijn dataverbindingen voor vliegtuigsensoren, communicatienetwerken aan boord en andere systemen die worden blootgesteld aan trillingen, grote temperatuurschommelingen of corrosieve chemicaliën.

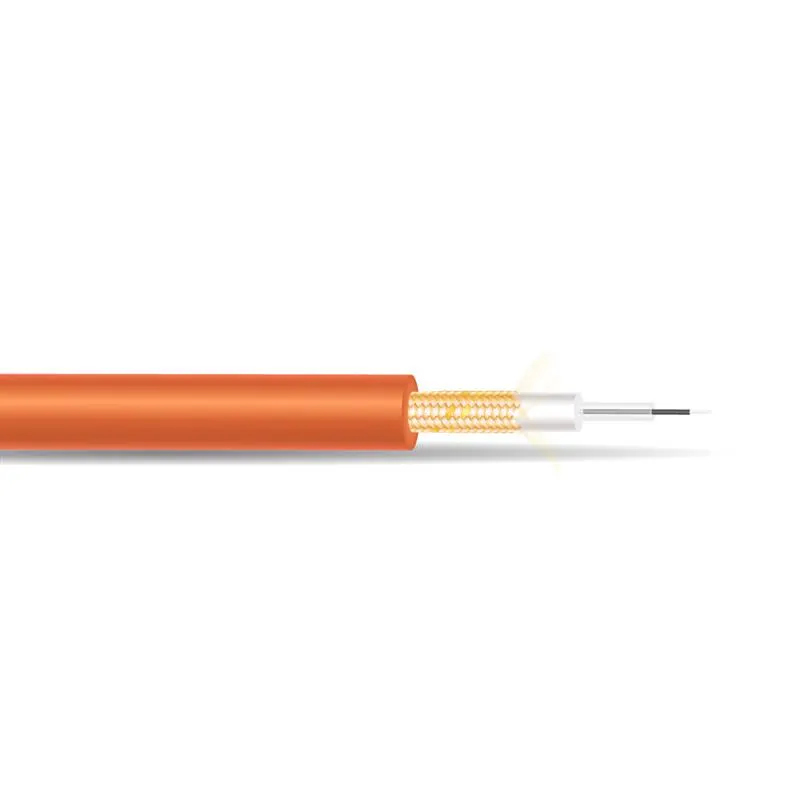

De constructie van de kabel omvat een met koolstof gecoate vezelkern met bufferlagen van siliconen en ETFE, die de optische vezel beschermt en stabiele prestaties bij extreme temperaturen behoudt. Een gevlochten aramide trekontlasting zorgt voor hoge treksterkte en duurzaamheid, terwijl de oranje ETFE-buitenmantel bestand is tegen slijtage, chemicaliën en hoge temperaturen. Voor veiligheid in luchtvaartomgevingen voldoet de kabel aan strenge vlamvertragende normen (FAR 25.869), dooft hij snel vanzelf en is de vlamverspreiding minimaal. Daarnaast werkt hij over een breed temperatuurbereik van –55 °C tot +150 °C, waardoor betrouwbare signaaloverdracht mogelijk blijft in extreem koude of warme omstandigheden. Bovendien is het 900 µm tight-buffered vezelontwerp compatibel met standaard glasvezelconnectoren en termini, wat terminatie en integratie in uiteenlopende systemen vereenvoudigt.
De FlightGuide® C10027 is een compacte OM2 50/125 µm multimode simplex glasvezelkabel van luchtvaartkwaliteit, ontwikkeld voor betrouwbare datatransmissie in zware bedrijfsomgevingen. De 1.8 mm constructie combineert een met koolstof gecoate vezel, dubbele buffering, gevlochten aramide versterking en een ETFE-mantel voor duurzaamheid, laag optisch verlies en betrouwbare verwerkbaarheid. Daardoor is deze kabel bijzonder geschikt voor vliegtuigsystemen, defensieplatforms en industriële installaties waar trillingen, chemicaliën, hitte en kou allemaal kritische factoren zijn.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Met koolstof gecoate OM2-vezelkern – Helpt beschermen tegen binnendringend vocht en microscheurtjes voor betere betrouwbaarheid op lange termijn.
- Dubbele bufferlagen (siliconen en ETFE) – Bieden extra bescherming voor stabiele prestaties onder thermische en mechanische belasting.
- Gevlochten aramide trekontlasting – Verhoogt de treksterkte en weerstand tegen pletten tijdens installatie en gebruik.
- ETFE-buitenmantel – Bestand tegen chemicaliën, slijtage en hitte voor veeleisende luchtvaart- en industriële omgevingen.
- Breed bedrijfstemperatuurbereik – Ondersteunt betrouwbare werking van –55 °C tot +150 °C.
- Vlamvertragende constructie – Voldoet aan de eisen van FAR 25.869 voor brandveiligheid in de luchtvaart.
- 900 µm tight-buffered ontwerp – Vereenvoudigt terminatie met standaard glasvezelconnectoren en MIL-spec termini.
- Multimode vezel met gegradeerde index en hoge bandbreedte – Geschikt voor betrouwbare snelle dataverbindingen aan boord en over korte tot middellange afstanden.
- Lage verzwakking – Helpt de signaalintegriteit behouden met een verlies van ≤ 4 dB/km bij 1300 nm.
Ontwikkeld voor zware omgevingen Ontworpen voor gebruik in de lucht- en ruimtevaart, defensie en industrie, waar kabels worden blootgesteld aan trillingen, chemicaliën en extreme temperaturen.
Geoptimaliseerd voor betrouwbare verwerkbaarheid De aramide versterking en compacte simplex constructie helpen de kabel installatiebelastingen te weerstaan en maken hem tegelijk eenvoudig te routeren.
Ontwerp dat terminatie vereenvoudigt De 900 µm tight-buffered vezel ondersteunt integratie met gangbare connectortypen en luchtvaarttermini.
Downloads
voor FlightGuide® Simplex 1.8 mm Cable 50 µm OM2 Multi-mode Graded-Index
FlightGuide Simplex 1.8 mm OM2 Cable Datasheet
DownloadenWat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
Specification | Value |
Product Description | FlightGuide Simplex 1.8 mm Multimode 50/125 OM2 |
Cable Construction | Multimode Graded-Index Simplex |
Fibre Core Diameter | 50 ± 3 µm |
Cladding Diameter | 125 ± 1 µm |
Coating Type 1 | Carbon |
Coating Type 2 Diameter | 450 ± 25 µm |
Coating Type 2 | Silicone |
Buffer Diameter | 900 ± 50 µm |
Buffer Material | ETFE |
Outer Cable Diameter | 1.8 ± 0.1 mm |
Cable Weight | 4.0 kg/km |
Outer Jacket Material | ETFE |
Outer Jacket Colour | Orange |
Attenuation @ 1300 nm | ≤ 4 dB/km |
Attenuation @ 850 nm | ≤ 6 dB/km |
Bandwidth @ 1300 nm | ≥ 400 MHz·km |
Bandwidth @ 850 nm | ≥ 400 MHz·km |
Numerical Aperture | 0.20 ± 0.015 |
Installation Load (Maximum) | 90 lb (400 N) |
Operating Load (Maximum) | 30 lb (133 N) |
Minimum Bend Radius (Installation) | 25 mm |
Minimum Bend Radius (Operating) | 8 mm |
Operating Temperature | –55 to +150 °C |
Storage Temperature | –55 to +85 °C |
Flammability | FAR 25.869 |
Flame Extinguish Time | 0 seconds |
Max Burn Length | 3 inches |
Proof Test Level | ≥ 200 kpsi |
Order by Part Number | C10027 |
Typische toepassingen
- Sensorverbindingen in vliegtuigen
- Communicatienetwerken aan boord
- Interconnecties voor defensiesystemen
- Industriële dataverbindingen in zware omgevingen
Belangrijkste prestatiekenmerken
- OM2 50/125 µm multimode vezel met gegradeerde index
- 1.8 mm simplex constructie
- ETFE-mantel met vlamvertragende eigenschappen
- Lage verzwakking en breed bedrijfstemperatuurbereik
Veelgestelde vragen
voor FlightGuide® Simplex 1.8 mm Cable 50 µm OM2 Multi-mode Graded-Index
“OM2 50/125 µm multimode” beschrijft het vezeltype en de afmetingen. OM2 is een standaard voor multimode optische vezel met een 50 µm kern en 125 µm bekleding. Deze multimode vezel met gegradeerde index ondersteunt een bandbreedte van 400 MHz·km en wordt vaak gebruikt voor datacommunicatieverbindingen zoals Gigabit Ethernet over middellange afstanden. In de praktijk is deze vezel geschikt voor betrouwbare hogesnelheidstransmissie in vliegtuignetwerken aan boord en andere verbindingen over korte tot middellange afstanden.
Ja. Deze kabel is specifiek ontworpen voor zware omstandigheden, met een bedrijfstemperatuurbereik van –55 °C tot +150 °C. De ETFE-buitenmantel biedt een hoge bestendigheid tegen chemicaliën, brandstoffen en slijtage, terwijl de met koolstof gecoate vezel en de robuuste kabelconstructie de betrouwbaarheid helpen behouden in luchtvaart-, industriële en corrosieve omgevingen.
De kabel voldoet aan de brandbaarheidseisen van FAR 25.869 voor luchtvaarttoepassingen. Hij is ontworpen om zelfdovend te zijn, met een vlamdooftijd van 0 seconden en een maximale brandlengte van 3 inch, wat veilig gebruik in vliegtuiginterieurs en andere gevoelige installaties ondersteunt.
De kabel gebruikt een constructie met 900 µm tight-buffered vezel, waardoor hij compatibel is met veel standaard glasvezelconnectoren en termini die zijn ontworpen voor 900 µm gebufferde vezel. Gebruikelijke opties zijn ST, SC, LC en geschikte MIL-spec luchtvaarttermini, afhankelijk van de toepassingseisen.
De koolstofcoating helpt de duurzaamheid en prestaties op lange termijn in veeleisende omgevingen te verbeteren. Ze werkt als een barrière tegen het binnendringen van vocht en waterstof en helpt het risico op microscheurtjes in het glas te verkleinen, wat zorgt voor een betere mechanische integriteit en stabiele optische prestaties op de lange termijn.
De minimale buigradius is de kleinste radius waarin de kabel kan worden gebogen zonder schade of overmatig signaalverlies te veroorzaken. Voor deze kabel is dat 25 mm tijdens installatie en 8 mm tijdens gebruik. Door deze limieten aan te houden blijven de optische prestaties behouden en neemt het risico op vezelspanning of breuk af.
De kabel is gespecificeerd voor een maximale installatiebelasting van 90 lb (400 N) en een maximale bedrijfsbelasting van 30 lb (133 N). De gevlochten aramide trekontlasting helpt de kabel deze belastingen te weerstaan en beschermt de vezel tijdens trekken, routeren en langdurig gebruik.
