Les séries CoolX et UltiMod sont des alimentations AC-DC modulaires polyvalentes conçues pour des applications exigeantes dans les secteurs industriel, médical et de la défense. Chaque plateforme permet aux ingénieurs de configurer plusieurs sorties DC isolées dans un châssis compact, ce qui simplifie les architectures d’alimentation complexes. Les modèles CoolX comprennent des versions à refroidissement par convection sans ventilateur pour les environnements à faible niveau sonore, tandis que les variantes de puissance supérieure et les unités UltiMod utilisent un refroidissement par ventilateur régulé pour offrir une capacité de sortie plus élevée. La conception modulaire permet une reconfiguration sur site, avec la possibilité de modifier, d’ajouter ou de combiner les sorties en série ou en parallèle sans remplacer l’alimentation complète. Leur rendement élevé, leur format mécanique compact et leur construction robuste rendent ces unités adaptées aux environnements contraints en espace et aux conditions de fonctionnement sévères. Les homologations de sécurité médicales et industrielles, associées aux fonctions de contrôle et de supervision, facilitent l’intégration dans des systèmes critiques tels que les équipements de diagnostic, les lasers, l’automatisation, les communications et les plateformes de test.
Les familles CoolX et UltiMod associent une alimentation multi-sorties configurable à un format compact pour les applications qui exigent flexibilité, fiabilité et conformité aux certifications. Grâce à la prise en charge de plusieurs sorties isolées, à la reconfiguration sur site et à des niveaux de puissance de 600 W à 3000 W, ces plateformes aident les concepteurs à réduire le recours à plusieurs alimentations distinctes tout en s’adaptant à l’évolution des exigences système.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Sorties configurables par l’utilisateur : Sélectionnez et configurez plusieurs sorties DC pour répondre précisément aux exigences du système en tension et en courant.
- Conception modulaire reconfigurable sur site : Les modules de sortie peuvent être ajoutés, retirés ou ajustés sans modification en usine.
- Large plage de puissance : Couvre des applications de 600 W à 3000 W dans des formats de châssis compacts.
- Plusieurs sorties isolées : Prend en charge jusqu’à 8 à 12 sorties selon le modèle, ce qui simplifie la conception des systèmes à rails multiples.
- Flexibilité série et parallèle : Les sorties peuvent être combinées pour répondre à des besoins de tension plus élevée ou de courant plus important.
- Rendement élevé : Atteint jusqu’à environ 93 % de rendement, ce qui réduit la chaleur dissipée et les besoins en refroidissement.

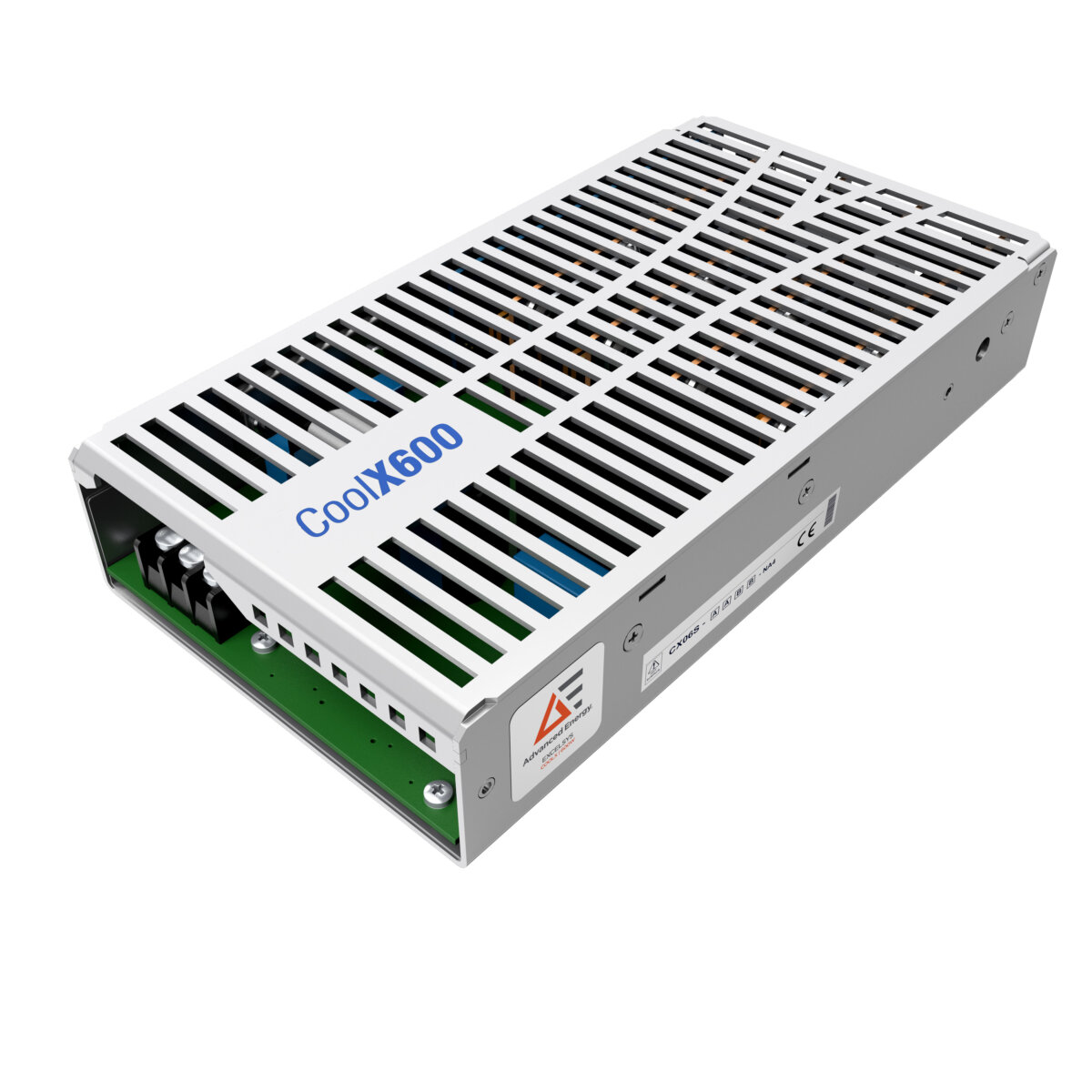

- Options sans ventilateur disponibles : Les CoolX 600 et CoolX 1000 assurent un refroidissement par convection silencieux pour les environnements sensibles au bruit.
- Construction robuste : Conçues pour les environnements exigeants avec de hautes performances en matière de chocs, de vibrations et d’altitude.
- Supervision et contrôle à distance : La sortie auxiliaire, la commande analogique et la prise en charge de PMBus permettent une intégration intelligente au système.
- Homologations médicales et industrielles : Convient aux applications réglementées avec conformité à l’EN 60601-1 et aux exigences de sécurité industrielle.
- Support à long terme : Couvert par une garantie de 5 ans pour un déploiement fiable sur la durée.
Téléchargements
pour CoolX and UltiMod Series Modular / Configurable Power Supplies
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Series | UltiMod (UX4/UX6) | CoolX 600 | CoolX 1000 | CoolX 1800 | CoolX 3000 |
|---|---|---|---|---|---|
Max output power | 600 W (UX4) / 1200 W (UX6) | 600 W | 1000 W | 1800 W | 3000 W |
Cooling method | Fan cooled (forced air) | Natural convection (fanless) | Natural convection (fanless) | Variable-speed fan cooling | Fan cooled (intelligent fans) |
Max outputs per PSU | Up to 12 isolated outputs | Up to 8 outputs | Up to 12 outputs | Up to 12 outputs | Up to 12 outputs |
Dimensions (L × W × H) | UX4: 260 × 89 mm; UX6: 260 × 127 mm (height <1U) | 215.9 × 114.3 × 39.1 mm | 254 × 165.1 × 39.1 mm | 262 × 127 × 41 mm | 300 × 131 × 120 mm |
Notable features | 4-slot or 6-slot PowerPac, medical and industrial approvals, 5 V standby output | Fanless design, high efficiency, auxiliary bias output | Fanless design, 90%+ efficiency, auxiliary bias output | Higher-power fan-cooled platform with low-noise operation | Highest-power modular platform with intelligent fan cooling |
FAQs
pour CoolX and UltiMod Series Modular / Configurable Power Supplies
Chaque unité utilise des modules de sortie enfichables qui peuvent être sélectionnés en fonction de la tension et de la puissance requises. Les sorties individuelles peuvent ensuite être réglées avec précision via le réglage embarqué ou les interfaces de commande à distance, et les modules peuvent être remplacés ou reconfigurés sur site à mesure que les exigences du système évoluent.
Oui. Les sorties isolées peuvent être raccordées en série pour obtenir une tension plus élevée ou en parallèle pour un courant plus important, offrant ainsi une flexibilité supplémentaire lorsque les combinaisons de modules standard doivent répondre à des exigences de charge inhabituelles.
CoolX ajoute des options à refroidissement par convection sans ventilateur ainsi que des fonctions avancées de supervision numérique, ce qui la rend particulièrement adaptée aux applications à faible bruit et à haute fiabilité. UltiMod est une plateforme configurable éprouvée à refroidissement par ventilateur, disponible en versions 600 W et 1200 W pour les systèmes ne nécessitant pas de refroidissement par convection.
Oui. Ces séries disposent d’homologations de sécurité médicale, notamment EN 60601-1 avec une isolation 2 × MOPP, ce qui les rend adaptées à de nombreuses applications médicales lorsqu’elles sont configurées dans le respect des limites de sécurité et de courant de fuite applicables.
Les deux familles prennent en charge des fonctions de commande à distance au niveau des modules. CoolX offre en plus une communication numérique PMBus pour la supervision et le contrôle des principaux paramètres de fonctionnement, tandis qu’UltiMod se concentre sur les fonctions analogiques d’activation, de réglage et d’état.
Ces alimentations intègrent des protections telles que la protection contre les surtensions, la limitation de courant, la protection contre les courts-circuits, la protection thermique, la limitation du courant d’appel, le verrouillage en sous-tension et la résistance aux surtensions transitoires, afin de protéger à la fois l’alimentation et la charge connectée.
