Le LabSpion est la solution idéale pour capturer la distribution de la lumière en 3D complète et le spectre de couleur pour une grande variété de sources lumineuses, allant des luminaires extérieurs aux phares automobiles en passant par les panneaux et bandes LED d’intérieur.

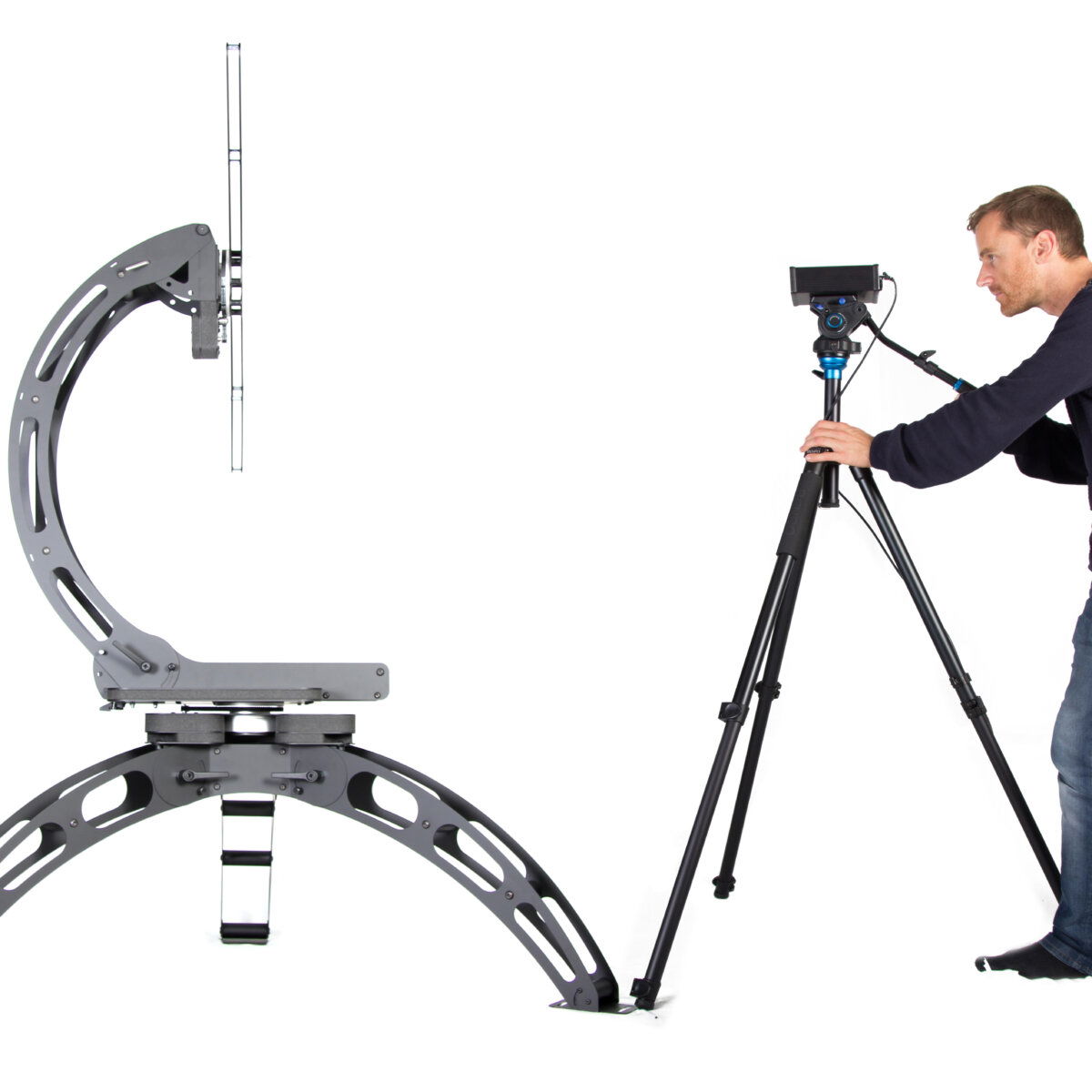

Les sources lumineuses peuvent être facilement attachées au goniomètre. L’alignement est rapide et précis grâce au détecteur laser intégré qui détecte automatiquement la distance entre le goniomètre et le capteur. Le LabSpion est capable de gérer des sources lumineuses jusqu’à 25 kg et 1,5 m de diamètre. L’installation est rapide et peut être mise en place en moins d’une heure.

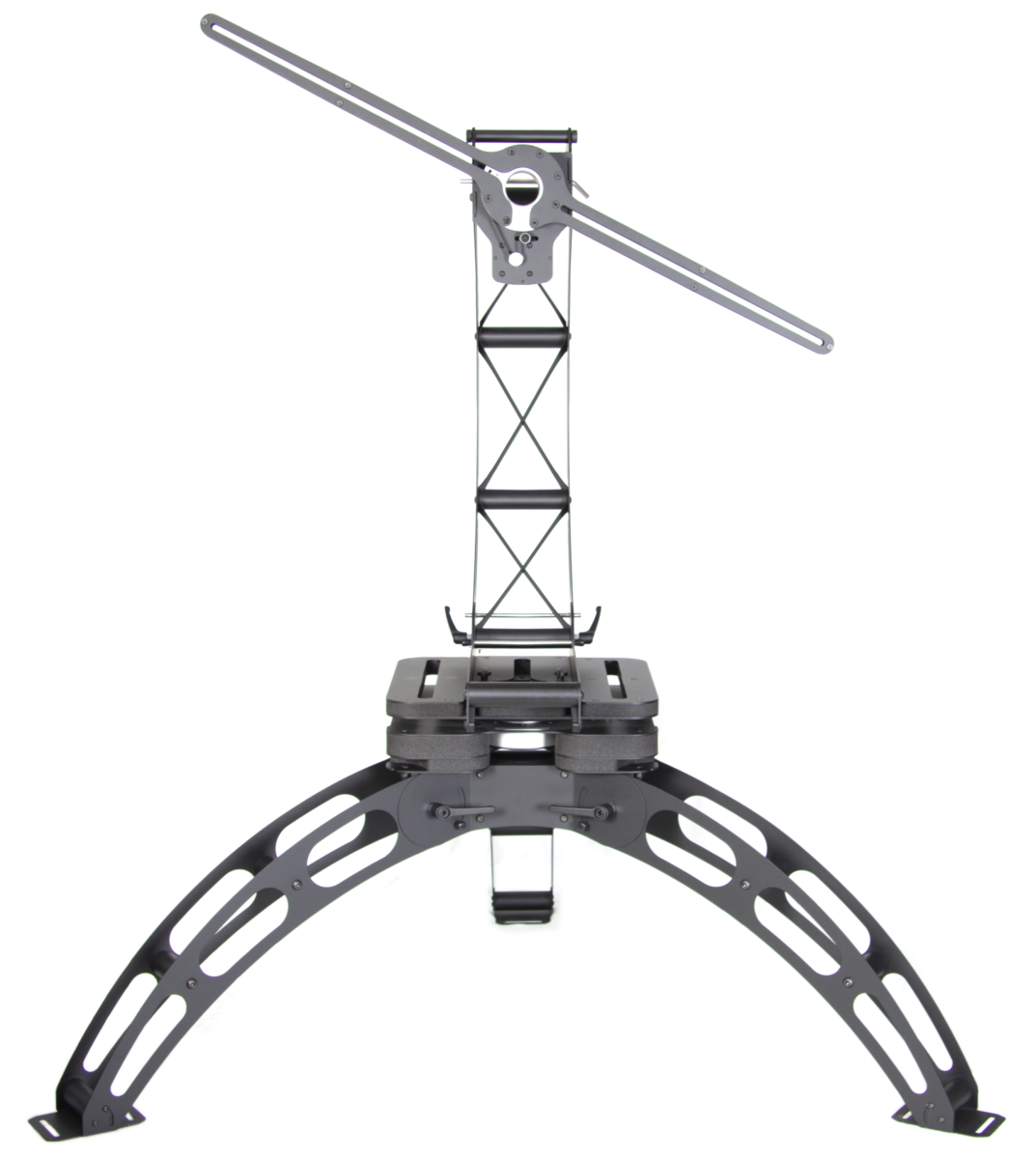

Le système LabSpion utilise un goniomètre à deux axes pour mesurer un champ de distribution photométrique à 360°. Le système se déplace en un mouvement continu et fluide pour collecter les résultats et complète un plan C en 30 secondes, et recueille des données de tous les plans en environ 15 minutes. Il fournit un champ de distribution 3D complet de toute lampe ou luminaire et des fichiers de simulation LDT et IES complets. Les données de mesure sont automatiquement enregistrées sous forme de fichiers ‘fixture’. Les données peuvent être rapidement et facilement exportées aux formats PDF, XLS, IES, LDT et CSV juste après une mesure. Le logiciel Light Inspector vous permet de créer des modèles de rapport PDF personnalisés.

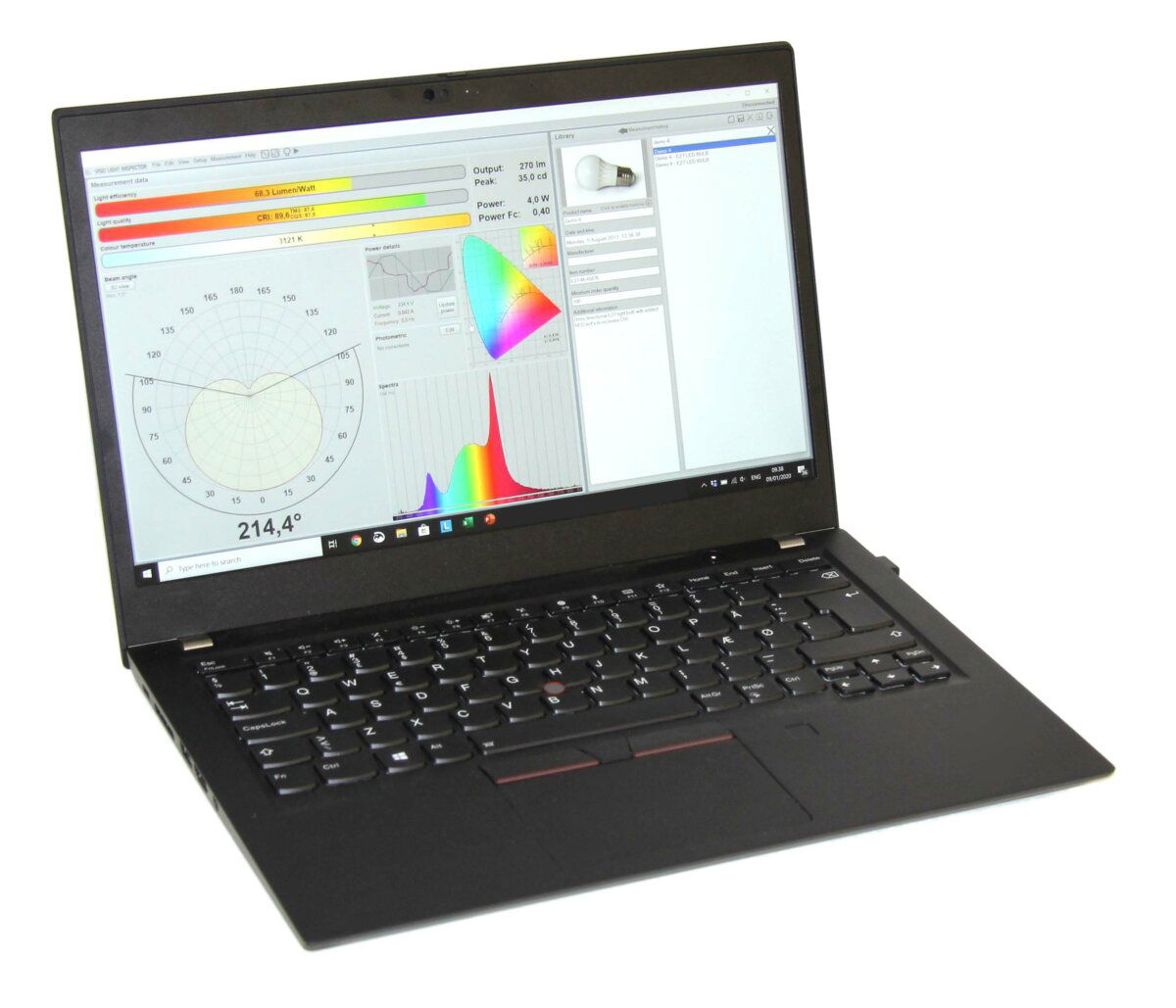

Le goniospectromètre Viso a les pilotes et l’analyseur de puissance intégrés. Il suffit de se connecter via USB à n’importe quel PC ou ordinateur portable. Le logiciel gratuit Viso Light Inspector peut être téléchargé depuis le site Web de Viso Systems. Le logiciel offre une interface intuitive qui affiche toutes les données et graphiques mesurés pour vous donner un aperçu rapide.
Le système Viso rend le temps d’acquisition des données pour une mesure de lumière rapide. Avec l’analyseur de puissance intégré et des accessoires tels que Viso LabFlicker et Viso LabTemp, vos mesures incluront toutes les données dans un seul fichier.
Extension avec des modules de mesure optionnels
Pour des capacités d’analyse étendues, des composants supplémentaires comme le LabFlicker et le LabTemp sont disponibles. Ceux-ci permettent la capture des effets de scintillement et des profils de température, qui sont importants dans de nombreux projets d’éclairage. Toutes les données de mesure supplémentaires sont consolidées en un seul fichier, simplifiant considérablement le processus de mesure de la collecte à l’évaluation des données.
Goniophotomètre LabSpion UV-VIS et UV-VIS-NIR
En plus des goniophotomètres VIS standard, Viso Systems propose également des versions pour des applications spécifiques. Les systèmes LabSpion UV-VIS et UV-VIS_NIR sont capables de capturer des sources lumineuses UV et NIR ainsi que des luminaires conventionnels. Ces systèmes conviennent particulièrement aux utilisateurs qui nécessitent des analyses spectrales complètes, telles que dans la recherche et le développement.
Intégration dans EPREL
Toutes les données de mesure enregistrées avec le goniophotomètre LabSpion et LabFlicker répondent aux exigences pour le téléchargement dans la base de données EPREL (European Product Registry for Energy Labelling). Le logiciel Light Inspector permet la génération automatique de fichiers ZIP qui sont entièrement conformes aux spécifications EPREL. Grâce à ces fonctionnalités, le LabSpion est une solution flexible, extensible et efficace pour des mesures lumineuses précises, couvrant une large gamme de technologies d’éclairage modernes.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Dimensions (L x l x H) : 1900 x 1900 x 1625 mm
- Poids : 90 kg
- Méthode de mesure : champ lointain, type C horizontal
- Plage du spectromètre : VIS (UV-VIS disponible) 360 – 830 nm
- Plage de distance du capteur : 0.5 – 50 m
- Réglage de la distance du capteur : télémètre laser
- Rotation du plan C : automatique
- Diamètre de la source lumineuse : 0 – 1,5 m à 2 axes, (2m avec tour de plan C étendue)
- Poids maximal de la lampe : 25 kg
- Plage de lux du capteur (égale à la candela à 1 m) : 0,20 – 200 000 lux < ±2,5 %.
- Gamme de candela du capteur (à une distance de la lampe de 0,1 m à 20 m) : 0,05 cd @ 0,5 m à 80 000 000 cd @ 10 m
- Précision des lumens et des candelas :< ±4%
- Gamme de température de couleur :1,000 K – 40,000 K <± 35 K
- Indice de rendu des couleurs : jusqu’à 100 < ±0,7
- Résolution, standard – la plus élevée 5 degrés/pas – 0,1 degrés/pas (auto-détection)
- Nombre de plans c : 2 – 144 plans
- Type de spectromètre/détecteur : Ibsen Photonics FREEDOM / Hamamatsu S11639-01
- Calibration / re-calibration : solution plug and play entièrement calibrée / au moins tous les deux ans
- Connexion : USB
- Entrée de l’alimentation électrique :0 à 260 VAC, 50/60 Hz
- Gamme d’analyseurs de puissance : 0 – 3 A / 0 – 600 W @230 VAC / 0-300 W @110 VAC.
Téléchargements
pour LabSpion Goniophotometer
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Modèle | Description des accessoires | Système compatible avec |
|---|---|---|
LabFlicker | Le LabFlicker se connecte directement au logiciel Viso Light Inspector en tant que dispositif autonome. Le LabFlicker calcule le SVM, le PstLM, le pourcentage de scintillement, l’indice de scintillement, la fréquence de scintillement et les données de scintillement JA8 en temps réel. Lorsqu’il est utilisé avec d’autres systèmes Viso, il regroupe tous les photomètres dans un seul rapport. | LabSpion, Basespion and Lightspion |
LabTemp | Le concentrateur LabTemp vous permet d’enregistrer la température via des sondes de température standard, autorisant jusqu’à 3 sondes. Le LabTemp peut être monté sur toutes les surfaces en acier grâce à des aimants permanents puissants | LabSpion, Basespion and Lightspion |
LabRail | Le LabRail permet de repositionner facilement le capteur grâce à un rail motorisé. Le capteur se déplace en toute sécurité sur un rail pouvant atteindre 16 m de long sur l’axe optique, suspendu au plafond. Il permet aux utilisateurs de conserver l’alignement de la source lumineuse lors du déplacement du capteur. Les propriétaires de systèmes LabSpion peuvent désormais remplacer le trépied standard par le kit de mise à niveau du système de rail. | LabSpion |
Labspion Extender | Tour C-Plane plus grande qui permet de mesurer des sources lumineuses jusqu’à 2 mètres. | LabSpion |
LabSensor UV-VIS | Le LabSensor UV-VIS met à niveau le Labspion et le Basespion pour mesurer de 190nm à 850nm, ce qui inclut les UV-A, UV-B et la plupart des UV-C. | LabSpion and Basespion |
FAQs
pour LabSpion Goniophotometer
En fonction de la résolution de mesure, un scan complet prend entre 20 secondes et 5 minutes par plan C. La résolution la plus élevée est de 0,1° de taille de pas.
L’alignement se fait à l’aide d’un miroir laser fixé au support de lampe. Le faisceau laser réfléchi doit revenir au capteur. De plus, un laser de nivellement est inclus pour aider à l’alignement en hauteur et sur l’axe.
Le capteur doit être aligné avec l’axe optique du goniophotomètre, qui est typiquement de 1,55 m (1,80 m avec la tour de 2 m).
Le système peut mesurer tous les types de sources lumineuses, y compris les LEDs, lampes halogènes, lampes HID et lampes fluorescentes.
La distance doit être au moins 8 fois la plus grande dimension de la source lumineuse. Par exemple, un luminaire de 1 mètre nécessite une distance de mesure de au moins 8 mètres.
Le LabSpion peut mesurer des luminaires jusqu’à 150 cm de longueur (200 cm avec extension) et pesant jusqu’à 25 kg (renforcé : 45 kg).
La source lumineuse doit être placée au centre de rotation du goniophotomètre. Un support magnétique aide à assurer un positionnement précis.
La source de calibration Viso CALI-T50 peut être utilisée pour vérifier et ajuster la calibration. Une recalibration doit être effectuée annuellement ou au moins tous les deux ans.
Les résultats de mesure peuvent être exportés aux formats IES, LDT, CSV, Excel, PDF et PNG. Les rapports PDF et Excel peuvent être personnalisés pour répondre à des besoins spécifiques des clients.
Oui, le système peut être combiné avec des capteurs de température tels que le LabTemp pour surveiller les effets thermiques.
