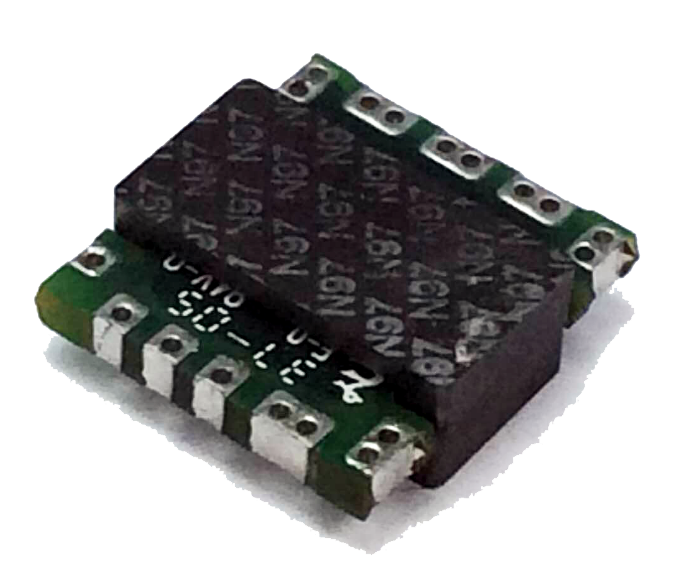

Transformateurs planars
- Technologie
- HF-Transformatoren
- Partner
- Champs Technologies
Les transformateurs planars conviennent aux applications pour lesquelles les concepteurs ont besoin de compacité et d’une très faible hauteur sur les cartes de circuits imprimés (PCB), généralement des convertisseurs DC/DC de la taille d’une brique. Les enroulements sont conçus sur des PCB multicouches qui sont disposés en panneaux et fabriqués dans le plus grand volume possible, ce qui permet une répétabilité exacte de l’inductance de fuite et de la capacité. La forme plate du noyau offre une large surface pour dissiper la chaleur générée à l’intérieur du composant. Il est également possible d’optimiser la section transversale du noyau pour réduire les pertes de puissance. Les composants planaires sont facilement intégrés dans le circuit imprimé de l’ensemble de l’application, ce qui réduit le temps de fabrication et améliore l’automatisation.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Hauteur – bas profil
- Faible inductance de fuite
- Inductance de fuite et capacité répétables
- Efficacité volumétrique (petite taille)
- Le faible nombre de tours améliore les pertes en cuivre
- La section transversale optimisée du noyau réduit les pertes
- La grande surface du noyau favorise le transfert de chaleur
- La construction du PCB permet de réduire les pertes de cuivre
- Résistance AC et perte de cuivre à proximité minimisées
- Possibilité d’intégrer un planaire dans un module PCB
- Large base de produits standard – réduction de l’outillage nécessaire
Téléchargements
pour Transformateurs planars
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Série | Gamme Vin | Ref. ICs | Topologie | Application |
|---|---|---|---|---|
168F1 | 9 – 36 | LT8302 | LT8304 | BCM flyback | POE | Bias |
20F1 | 9 – 72 | LT3748 | LT8302 | LT8304 | BCM flyback | POE | DC/DC |
20N1 | 9 – 72 | LT8304 | LT3753 | Active clamp forward | synchronous rectifier | DC/DC |
40R2 | 9 – 72 | LT1952 | – | DC/DC |
G45R2 | 9 – 72 | LT1952 | LT3765/66 | Forward active clamp | Telecom DC/DC |
G45AH2 | 18 – 72 | LT1952 | LT3753 | Forward active clamp | DC/DC |
P20F2 | 9 – 72 | LT3748 | LT8309 | No-Opto isolated BCM flyback | PoE | DC/DC |
P26R6 | 38 – 430 | LT3752 | LT8311 | Active clamp forward and wide input range | AC offline |
80R2 | 150 – 420 | DC1929A | Dual output active clamp forward | Offline |
P26F6 | 85 – 375 | LT3798 | BCM flyback | PFC offline |
CH13 | 60 – 400 | LT3752-1 | LT8311 | Flyback | Wide Vin offline |
PL58 | – | – | Forward w/ active or resonant reset | PSFB | LLC | asymmetrical half-bridge | Offline |
55R2 | – | – | Forward | PSFB | – |
