La gamme FLIR PTU (Pan-Tilt Unit) regroupe des plateformes de contrôle de mouvement de haute précision conçues pour positionner et stabiliser des capteurs électro-optiques, des caméras, des antennes et d’autres charges utiles dans des applications exigeantes de surveillance, de défense, de l’industrie et de la recherche. Conçues pour offrir un contrôle angulaire précis et un positionnement répétable, ces unités assurent un mouvement fiable sur deux axes avec un large éventail de capacités de charge, de profils de vitesse et d’options d’interface.
Des plateformes OEM légères aux systèmes robustes à couple élevé, cette gamme permet une intégration évolutive dans des installations mobiles comme fixes. Une électronique de commande avancée, des codeurs haute résolution et des interfaces de communication flexibles assurent une intégration fluide dans les systèmes embarqués, les plateformes véhicules et les réseaux de capteurs connectés.
Dans l’ensemble du portefeuille, les PTU sont conçues pour offrir un pointage précis, une commande de mouvement fluide et un fonctionnement fiable dans des environnements critiques où la précision et la répétabilité ont un impact direct sur les performances du système.
Pour compléter les positionneurs pan-tilt de FLIR, des modules de stabilisation inertielle, des modules de géopointage, des contrôleurs de positionnement/joystick et des logiciels SDK sont disponibles selon le modèle.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Positionnement de haute précision avec une résolution angulaire inférieure à 0,01° pour un pointage précis des capteurs
- Grande évolutivité des charges utiles, des capteurs EO légers aux ensembles radar lourds et multi-capteurs
- Options de commande de mouvement à grande vitesse pour le suivi de cibles rapides ou dynamiques
- Architecture pan-tilt à deux axes pour une couverture hémisphérique complète
- Conceptions durcies adaptées aux environnements sévères et aux déploiements critiques
- Intégration système flexible avec prise en charge des interfaces de commande série, Ethernet et réseau (selon la variante)
- Performances de mouvement répétables garantissant une précision de pointage constante sur l’ensemble des cycles d’exploitation
- Équilibre optimisé entre vitesse et stabilité sur toute la gamme pour répondre à différents besoins applicatifs
- Architecture pensée pour les OEM, facilitant l’intégration dans des nacelles, tourelles et systèmes de capteurs personnalisés
- Prise en charge d’applications avancées, notamment l’imagerie EO/IR, le pointage radar, la surveillance, la robotique et les systèmes autonomes
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | Payload capacity | Pan speed | Pan resolution | Tilt speed | Tilt resolution | Key notes / interface |
|---|---|---|---|---|---|---|

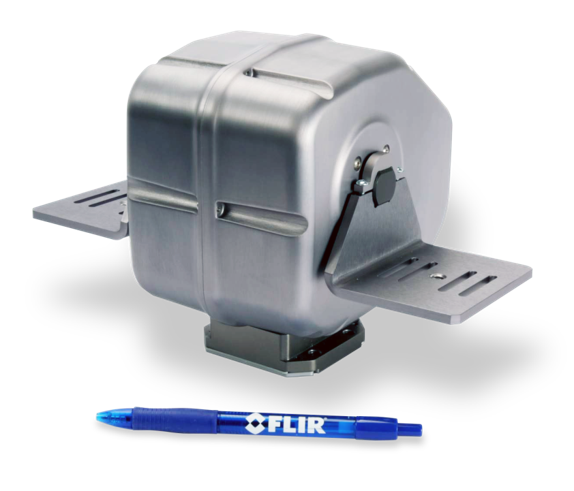

PTU-5 | up to 2.2 kg (5 lb) | ~up to 300°/sec (light payload dependent) | 0.005° | ~up to 300°/sec | 0.005° | Lightweight top-mount PTU for compact sensors |
PTU-D48E | up to 4.5 kg (10 lb top / ~15 lb system dependent) | up to ~100°/sec class | 0.006° | up to ~100°/sec | 0.003° | Entry E-series, side-mount capable |
PTU-D100EX | up to 11.4 kg (25 lb) | up to ~100°/sec class | 0.0075° | up to ~100°/sec | 0.0075° | Mid-range rugged PTU for EO/IR payloads |
PTU-D300E | up to 15.9 kg top / 31.8 kg side (70 lb class system) | variable, up to high-speed class | 0.0064° | variable | 0.0064° | High-load precision PTU with slip ring and Ethernet |
PTU-D300E-HS | up to 18.1 kg top / 40 lb side | high-speed optimised | 0.00625° | high-speed optimised | 0.00625° | High-speed variant for tracking / dynamic targets |
PTU-D300E-GigE | up to ~15.9 kg / 70 lb class system | standard / configurable | 0.0064° | standard / configurable | 0.0064° | Ethernet (GigE) integration for networked control |
PTU-D300E-ISM | up to 15.9 kg / 70 lb class system | standard E-series | 0.0064° (family class) | standard | 0.0064° | Industrial/mission system variant, ruggedised config |
