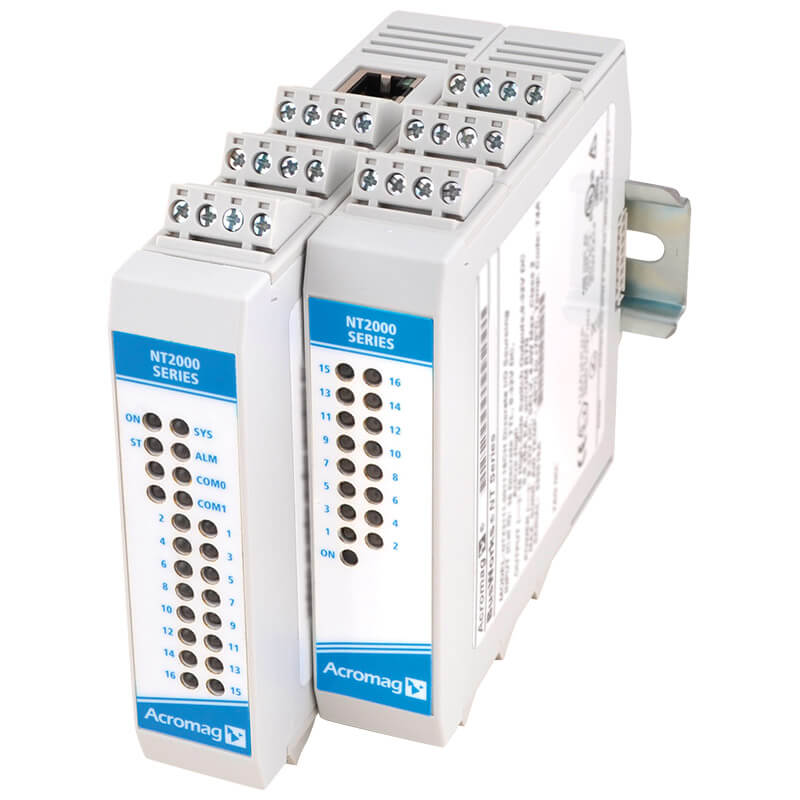

NT series Busworks Ethernet remote I/O modules
- Technologie
- Industrial I/O Modules & Embedded Interfaces
- Partner
- Acromag
La série Acromag BusWorks® NT propose une plateforme d’E/S déportées modulaire, robuste et basée sur Ethernet pour l’automatisation industrielle, les systèmes de contrôle distribués, la surveillance des bâtiments et des procédés, ainsi que les applications de l’Internet industriel des objets (IIoT). Ces modules d’E/S déportées vous permettent d’ajouter des points d’E/S analogiques, TOR, de température, de commande de mouvement ou multifonctions sur un réseau Ethernet à l’aide de protocoles industriels courants, avec en plus une configuration via le web et des communications hautes performances.
La série BusWorks NT fournit des E/S déportées sur Ethernet économiques et extensibles, alliant flexibilité, prise en charge des protocoles modernes et fiabilité en environnement industriel. Qu’il s’agisse d’acquérir des données de capteurs analogiques, de surveiller des entrées de température, de piloter des signaux de commande, de commander des moteurs pas à pas ou de combiner différents types d’E/S avec une compatibilité IIoT, la gamme NT offre une plateforme d’E/S déportées prête pour l’avenir des réseaux industriels.
Chaque module NT prend en charge Modbus TCP/IP, EtherNet/IP et PROFINET (sélection sur le terrain) et intègre un bus d’extension permettant à plusieurs modules d’extension NTX de fonctionner sous une seule adresse IP, ce qui réduit la complexité du réseau et les coûts matériels. La gamme d’extension NTX ajoute des canaux supplémentaires d’E/S analogiques, TOR, de température ou mixtes lorsqu’elle est connectée à n’importe quel module de communication NTE, pour une architecture d’E/S distribuées hautement évolutive et flexible. Tous les modules sont accessibles via une interface web intégrée pour simplifier la configuration, le diagnostic et le déploiement.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
-
Communication d’E/S distantes basée sur Ethernet – Connectez les E/S via Ethernet standard avec prise en charge de Modbus TCP/IP, EtherNet/IP et PROFINET — sélectionnables sur site sans matériel supplémentaire.
-
Architecture d’E/S extensible – Les modules NT intègrent un bus d’extension permettant jusqu’à trois modules d’extension d’E/S NTX sur chaque port Ethernet, offrant jusqu’à plusieurs dizaines de signaux analogiques et numériques mixtes sous une seule IP.
-
Doubles ports réseau RJ45 – La plupart des modules proposent deux ports Ethernet 10/100 Mbps pour la redondance réseau ou une topologie en guirlande (daisy-chain).
-
Configuration & diagnostics intégrés – Un serveur web intégré permet de configurer les paramètres réseau, les paramètres d’E/S et les diagnostics depuis n’importe quel navigateur, sans logiciel dédié.
-
Conception industrielle robuste – Les modules de la série NT sont conçus pour des environnements difficiles avec des températures de fonctionnement typiques de –40 °C à +70 °C, une forte immunité au bruit et des homologations industrielles, dont UL Class 1 Div. 2 et ATEX/IECEx Zone 2 (en attente) pour les zones dangereuses.
-
Prise en charge de l’intégration IIoT – Les modules peuvent prendre en charge OPC UA server, MQTT client et des RESTful APIs pour l’échange de données IoT moderne et la connectivité cloud.
-
Peer-to-Peer & logique conditionnelle – La messagerie peer-to-peer i2o® permet aux modules d’échanger des données sans contrôleur maître, et la logique intégrée permet aux E/S de répondre à des règles (p. ex. IF/THEN/ELSE) pour un traitement local simple.
-
Prise en charge de signaux mixtes – Choisissez des modules adaptés aux entrées analogiques, aux sorties, aux E/S numériques discrètes, aux thermocouples, aux RTD ou à des combinaisons d’E/S multifonctions afin de couvrir une large gamme de signaux industriels.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Model | I/O Type | Key Capabilities |
|---|---|---|
NT2110 / NT2120 | Ethernet Digital I/O Modules | 16 bidirectional discrete inputs/outputs (NT2110 sinking or NT2120 sourcing), dual RJ45, up to 64 discrete I/O via expansion. |
NT2140 | Ethernet Discrete AC Input Module | 6 AC optocoupler discrete inputs + 2 DC discrete I/O, dual RJ45, supports expansion up to 24 AC inputs. |
NT2210 / NT2230 / NT2240 | Ethernet Analog I/O Modules | 8 differential current or voltage inputs (NT2210/NT2230) or 16 single-ended current/voltage inputs (NT2240), dual RJ45, and up to 32 analog I/O via expansion. |
NT2310 / NT2320 | Ethernet Analog Output Modules | 8 current (NT2310) or voltage (NT2320) outputs with 16-bit resolution, expandable up to 32 outputs under one IP. |
NT2510 / NT2530 | Ethernet Multi-Function I/O | 4 analog inputs, 2 analog outputs, 4 discrete I/O channels, dual RJ45, very flexible mixed-signal support. |
NT2610 | Thermocouple / mV Input Module | 8 thermocouple or millivolt inputs with 2 discrete I/O, ideal for temperature measurement with network interfacing. |
NT2710 | Ethernet Stepper Motor Controller Module | Single-axis stepper motor controller with Ethernet connectivity, programmable motion control, pulse/direction output, encoder feedback support, discrete I/O, and network-based configuration and monitoring for industrial automation applications. |
