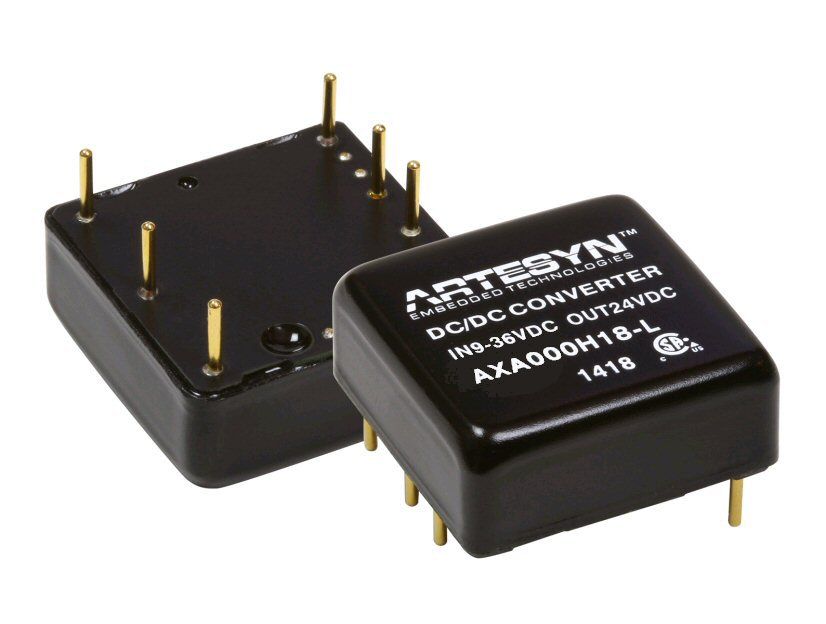

Die AXA-Serie von Artesyn/Advanced Energy bietet eine kompakte, leistungsstarke Produktreihe isolierter DC-DC-Wandler, die für den Einsatz in Industrie-, Telekommunikations- und Instrumentierungsanwendungen konzipiert sind. Mit einem ultraweiten 4:1-Eingangsspannungsbereich ist die AXA-Serie für die Verwendung mit nominalen 24 VDC- oder 48 VDC-Stromversorgungen optimiert. Verfügbar in Konfigurationen mit einfachem und doppeltem Ausgang unterstützen diese Wandler Ausgänge von 3,3 V bis 24 V und liefern bis zu 25 W Leistung in einem kompakten 1" x 1" Format.
Das vollständig verkapselte Design gewährleistet Haltbarkeit in rauen Umgebungen, während die hohe Effizienz und verstärkte Isolierung die AXA-Serie geeignet machen für anspruchsvolle Systeme, die eine enge Regulierung und zuverlässige Leistung erfordern.
Eigenschaften
Ein Überblick über das, was diese Produktreihe bietet
-
Ultraweiter Eingangsbereich (4:1) Unterstützt 9–36 VDC oder 18–75 VDC für ein flexibles Stromsystemdesign.
-
Kompaktes 1" x 1" Paket Platzsparendes Format, geeignet für dichte Leiterplatten und kleine Gehäuse.
-
Einfache und doppelte Ausgänge Bietet vielseitige Spannungskombinationen für verschiedene Anwendungsanforderungen.
-
Hohe Effizienz Bis zu 89 % Effizienz reduziert Wärmeentwicklung und verbessert die Zuverlässigkeit.
-
Vollständig verkapseltes Design Robuste Konstruktion verbessert die thermische Leistung und schützt vor Umwelteinflüssen.
-
-40°C bis +85°C Betriebstemperaturbereich Zuverlässiger Betrieb unter rauen Industriebedingungen.
-
Verstärkte Isolierung Erhöhte elektrische Sicherheit mit 1.500 VDC Eingangs-Ausgangs-Isolation.
-
RoHS-konform & CE-gekennzeichnet Erfüllt globale Umwelt- und Sicherheitsstandards.
| Part Number | Output | Power (W) | Input Voltage Range (VDC) | Package Size | Operating Temp (°C) |
|---|---|---|---|---|---|
AXA 10W 9–75 Vin | Single/Dual | 10 | 9 to 75 | 1" x 1" | -40 to +85 |
AXA 20W Single O/P 9–36 Vin | Single | 20 | 9 to 36 | 1" x 1" | -40 to +85 |
AXA 20W Dual O/P 9–36 Vin | Dual | 20 | 9 to 36 | 1" x 1" | -40 to +85 |
AXA 20W Single O/P 18–75 Vin | Single | 20 | 18 to 75 | 1" x 1" | -40 to +85 |
AXA 20W Dual O/P 18–75 Vin | Dual | 20 | 18 to 75 | 1" x 1" | -40 to +85 |
AXA 25W 9–75 Vin | Single/Dual | 25 | 9 to 75 | 1" x 1" | -40 to +85 |
