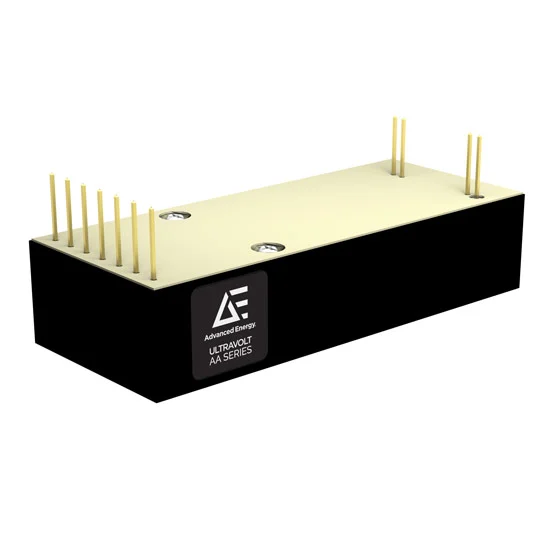

AA Series PCB-Mount DC-DC Converters

Technologie
PCB DC-DC-Stromversorgungen
Partner
Ultravolt / Advanced Energy

Miniatur-Gleich­spannungswandler zum Einbau auf Leiterplatte

Die UltraVolt AA-Serie der auf Leiterplatte montierten, geregelten DC-DC-Wandler von Advanced Energy bieten 62 VDC bis 6 kVDC bis zu 30 W, 100 ppm Ripple-Ausgang bei 12 oder 24 VDC Eingang.

Die kompakten Hoch­spannungslösungen für allgemeine Zwecke sind für eine Vielzahl von Anwendungen geeignet, einschließlich analytischer Instrumentierung, Elektro­statik und Ladung, Massenspektrometrie und Halbleiterfertigung. Mit konfigurierbarem Hoch­spannungs-Ausgang, Leistung und Polarität ist die AA-Serie mit 0 bis 5 VDC oder 0 bis 10 VDC (voller Skala) Analog-Schnittstellen zur Steuerung und Überwachung erhältlich.

Advanced Energy bietet auch werkseitig konfigurierte Optionen für mechanische und elektrische Leistung, einschließlich Verbindung und Abschirmung, um Ihre Anwendungsanforderungen zu erfüllen.

AA Series PCB-Mount DC-DC Converters
IntroEigenschaftenDownloadsSpezifikationenKontakt

Merkmale

  • Konfigurierbare Hoch­spannungs-Ausgang, Leistung und Polarität in einem gemeinsamen Gehäuse
  • Verfügbare Analogschnittstellen von 0 bis 5 VDC oder 0 bis 10 VDC (voller Skala)
  • Steuerung und Überwachung von Hoch­spannungs-Ausgang und Strom
  • Auswahl an elektrischen, Abschirmungs- und mechanischen Integrationsoptionen
  • Ripple-Leistung so niedrig wie 100 ppm (0,05 Vpp)

Vorteile

  • Modul- und Systemleistung verbessern, ohne das Leiterplattenlayout zu ändern
  • Markteinführungszeit beschleunigen, indem die Integration der Steuerungen vereinfacht wird
  • Reaktion und Steuerung des Hoch­spannungs-Ausgangs verbessern
  • Mechanische Integration, externe RF-Schutz und Verbindungsmöglichkeiten erweitern
  • Systemwiederholbarkeit, Auflösung und Langzeitzuverlässigkeit erhöhen

Downloads

für AA Series PCB-Mount DC-DC Converters

pdf
AA Series overview
Download
SpecificationsValues

Output Power (W):

4 to 30

Length (Inches):

3

Width (Inches):

1.5

Height (Inches):

0.75

Mounting Type:

Through Hole, Surface Mount

Minimum Output Current (A):

0.001

Maximum Output Current (A):

0.48

Output Voltage Range (V):

0 to 6000

Minimum Output Power (W):

Maximum Output Power (W):

30

Minimum Input Voltage (V):

12

Maximum Input Voltage (V):

24
