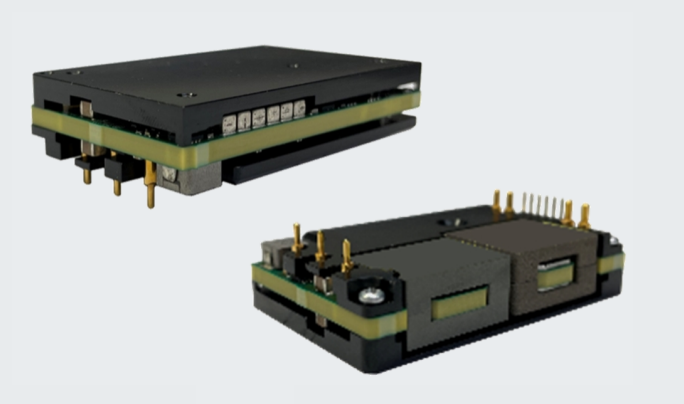

NDQ1600 Serie – Hocheffiziente 1600 W 48 V auf 12 V DC-DC-Wandler
Die NDQ1600-Serie liefert eine außergewöhnliche Leistungsdichte und Effizienz in einem kompakten Viertel-Brick-Gehäuse, was sie ideal für Hochleistungsrechensysteme, Netzwerk- und Speicheranwendungen macht. Diese nicht-isolierten, einphasigen, digital gesteuerten DC-DC-Konverter bieten eine standardmäßige Viertel-Brick-Kontur und Stiftkonfiguration, wobei 40 bis 60 VDC in bis zu 1600 W bei 12 VDC mit einer Spitzenleistung von 97,7% umgewandelt werden.
Ausgelegt für Zuverlässigkeit und Leistung liefert die NDQ1600 Serie die volle Leistung über einen Betriebstemperaturbereich von -40 bis +85°C mit Zwangsluftkühlung. Rauschen und Welligkeit beträgt typischerweise 150 mV Spitze-Spitze mit einem 4 mF Elektrolytkondensator. Eine optionale PMBus®-Schnittstelle ermöglicht eine flexible digitale Steuerung und Echtzeitüberwachung. Vollständig konform mit den IEC62368-Sicherheitsstandards bietet die NDQ1600-Serie eine hocheffiziente Energieversorgungslösung für anspruchsvolle Industrie- und Rechenzentrumsumgebungen.
Bereichsfunktionen
Ein Überblick auf hohem Niveau, was dieser Bereich bietet
- Eingang: 40 bis 60 VDC
- Ausgang: 1600 W
- Ausgangsspannung: 12 V nominal
- Ausgangsstrom: 133 A
- Sicherheit: IEC62368 konform
- Mechanische Größe: 1/4 Ziegel Konverter
- Effizienz: 97,7% Spitze
-
Hohe Leistungsdichte – Liefert bis zu 1600 W in einem kompakten Viertelziegelformat, optimiert den Platz.
-
Außergewöhnliche Effizienz – Erreicht bis zu 97,7% Spitzenleistung, reduziert Energieverlust und thermische Belastung.
-
Digitalsteuerung – Optionale PMBus®-Schnittstelle ermöglicht präzise Überwachung und Konfiguration.
-
Thermische Belastbarkeit – Bietet Volllastbetrieb von -40°C bis +85°C mit Zwangsluftkühlung.
-
Niedriges Ausgangsrauschen – Typische Ausgangswelligkeit von nur 150 mV Spitze-Spitze sorgt für eine stabile Leistungsabgabe.
-
Robuste Konstruktion – Single-PCB-Design mit Basisplatte verbessert Zuverlässigkeit und Wärmemanagement.
Was ist in diesem Sortiment?
Alle Varianten in diesem Sortiment und ein Vergleich dessen, was sie bieten
| Parameter | NDQ1600-48S12B-6LI | NDQ1600-48S12B-6IA |
|---|---|---|
Input Voltage Range | 40 – 60 VDC | 40 – 60 VDC |
Nominal Input Voltage | 48 VDC | 48 VDC |
Output Voltage | 12 VDC nominal | 12 VDC nominal |
Output Power | 1600 W | 1600 W |
Output Current | 133 A | 133 A |
Peak Efficiency | Up to 97.7% | Up to 97.7% |
Operating Temperature Range | -40°C to +85°C (with forced-air cooling) | -40°C to +85°C (with forced-air cooling) |
Output Ripple & Noise | 150 mV peak-to-peak (typical, with 4 mF cap) | 150 mV peak-to-peak (typical, with 4 mF cap) |
Control Interface | PMBus® digital interface | Analog control interface |
Enable Function | Negative enable | Negative enable |
Mechanical Format | Standard 1/4 brick converter | Standard 1/4 brick converter |
Construction | Single-PCB with baseplate | Single-PCB with baseplate |
Dimensions (L × W × H) | 58.4 × 36.8 × 12.7 mm (typical) | 58.4 × 36.8 × 12.7 mm (typical) |
Cooling Method | Forced-air cooling required for full load | Forced-air cooling required for full load |
Isolation Type | Non-isolated, single-output | Non-isolated, single-output |
Applications | Data centres, high-performance computing, storage systems | Data centres, high-performance computing, storage systems |
