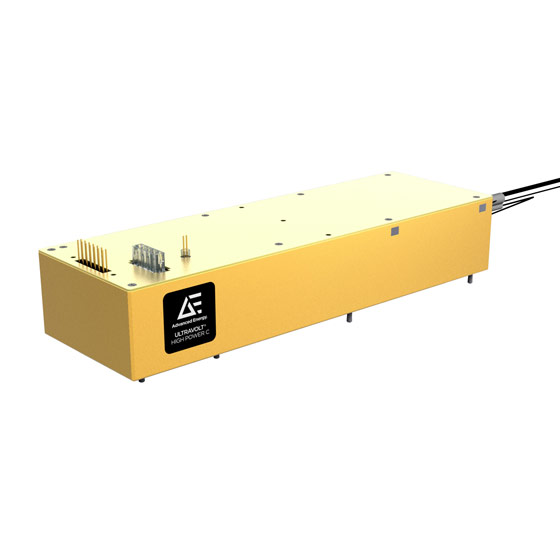

High Power C Serie – Kompakte Netzgeräte für Schnelles Laden von Kondensatoren
Hohe Spannung für hohe Leistung konzipiert
Die UltraVolt High Power C-Serie von Advanced Energy bietet leistungsstarke, kompakte und präzise geregelte DC-DC-Stromversorgungen, die für Hochleistungskondensatorladungen ausgelegt sind. Mit Ausgangsspannungen von 125 VDC bis 60.000 VDC und Leistungsstufen zwischen 30 W und 250 W ist diese Serie die ideale Wahl für Systeme, die schnelle Ladezeiten, genaue Spannungsregelung und hohe Leistungsdichte erfordern.
Entwickelt für Anwendungen wie Laser, gepulste Leistungs-systeme, Impulsgeneratoren und Testgeräte, bietet die High Power C-Serie Modelle mit positiver oder negativer Einzelausgabe, niedrigem Ripple, minimalem Überschwingen (<1%) und robuster Analogsteuerung. Diese Netzteile arbeiten mit einem 24 VDC-Eingang und sind mit verschiedenen mechanischen und elektrischen Konfigurationsoptionen erhältlich, um Ihre Integration und Systemdesign zu erleichtern.
Suchen Sie nach hoher Spannung, hoher Leistung und hoher Zuverlässigkeit in einem kompakten Format? Die UltraVolt High Power C-Serie bietet herausragende Leistung, die auf die Anforderungen von Ingenieuren in Laser-, Test- und gepulsten Stromversorgungs-systemen zugeschnitten ist.
Merkmale der Produktreihe
Ein Überblick über die wichtigsten Eigenschaften dieser Produktreihe
- Weites Ausgangsspektrum bis zu 60.000 VDC
- Bis zu 250 W Schnellladeleistung
- Ideal für Hochspannungsanwendungen >30 W
- Niedriges Überschwingen zum Schutz empfindlicher Komponenten
- Kompaktes Design und hohes Leistungsverhältnis
- Mehrere analoge Schnittstellenoptionen für flexible Steuerung
- Niedriger Ripple-Ausgang für sauberere Leistung
- Konfigurierbar für positive oder negative Polarität
- Integrationsfreundlich mit mechanischen und elektrischen Optionen
- Unterstützung durch Advanced Energys globale Qualität und Support
- Hohe Leistungsausgang: 30 W bis 250 W
- Ausgangsspannungen von 125 VDC bis zu 60.000 VDC
- Einzelausgangsdesign in positiver oder negativer Polarität
- Schnellladung mit <1% Spannungsüberschwinger
- Ripple <10.000 ppm für hohe Signalintegrität
- Voll ausgestattete analoge Schnittstelle für Spannungs-/Stromsteuerung und -überwachung
- Hohes Leistungsverhältnis zur Packungsgröße
- Niedriger Temperaturkoeffizient: 25 ppm/°C
- Mehrere mechanische und elektrische Integrationsoptionen
- Entwickelt für gepulste Leistung, Lasersysteme und Testgeräte
Verfügbare Modellvariationen
| Model | Output Voltage Range | Output Power | Ripple | Overshoot | Input Voltage | Configuration Options | Application | Control Type |
|---|---|---|---|---|---|---|---|---|
1/2C24-N125 | 125 VDC | 30 W | Low ripple | <1% | 24 VDC | Negative Output | Capacitor Charging, Test Equipment | Robust analog control |
1/2C24-N250 | 250 VDC | 30 W | Low ripple | <1% | 24 VDC | Negative Output | Capacitor Charging, Test Equipment | Robust analog control |
1/2C24-N60 | 60 VDC | 30 W | Low ripple | <1% | 24 VDC | Negative Output | Capacitor Charging, Test Equipment | Robust analog control |
1/2C24-P125 | 125 VDC | 30 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
1/2C24-P250 | 250 VDC | 30 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
1/2C24-P60 | 60 VDC | 30 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
1/4C24-P125 | 125 VDC | 60 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
1/4C24-P250 | 250 VDC | 60 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
1/4C24-P60 | 60 VDC | 60 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
1/8C24-P250 | 250 VDC | 125 W | Low ripple | <1% | 24 VDC | Positive Output | Capacitor Charging, Test Equipment | Robust analog control |
Weitere interessante Produktlinien

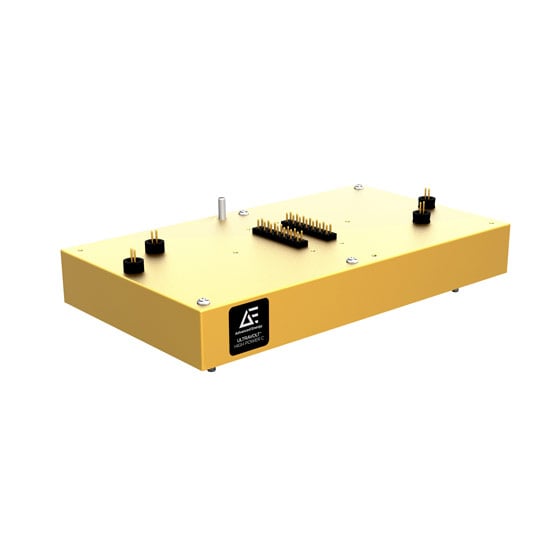

Dual Polarity C Serie – Hochspannungs-DC-DC-Netzgeräte mit Doppel-Ausgang
