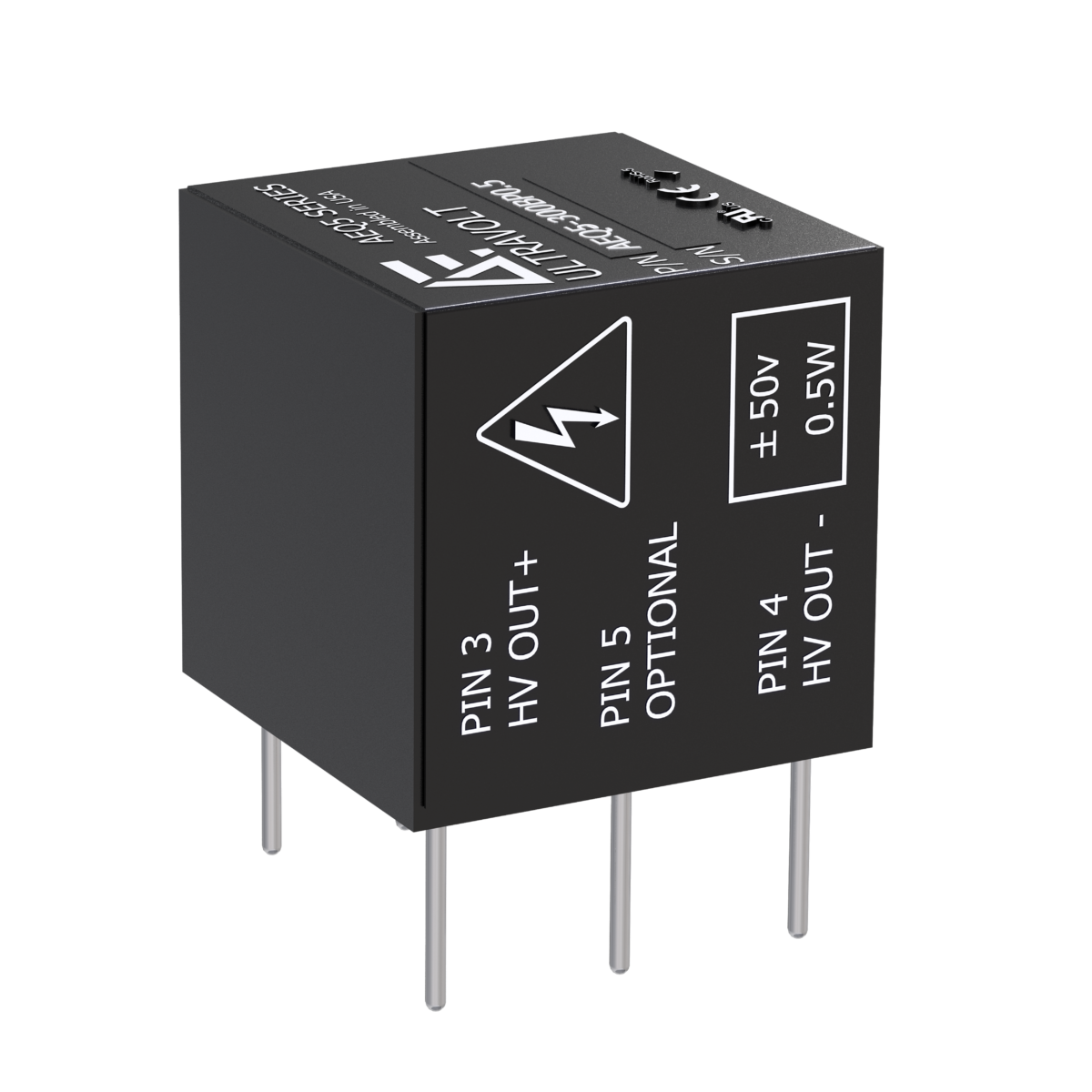

AEQ Ultravolt series DC-DC Converters
Ultra-Miniatur-DC-DC-Stromversorgungen optimal für raumkritische Hochspannungsprojekte
Die AEQ Ultravolt-Serie von Advanced Energy bietet ultra-miniaturisierte DC-DC-Konverter, die bis zu 600 VDC bei 0,5 W oder 1,25 W liefern. Die kompakte Größe macht sie optimal für tragbare Geräte und kompakte Hochspannungsprojekte.
Seine programmierbare Eingangsspannung und die 1500 V Entkopplung zwischen Eingang und Ausgang bieten dem Benutzer das Beste aus beiden Welten – eine Quelle für präzise, ferngesteuerte Hochspannung, isoliert bis 1500 VDC, ohne die normalerweise mit proportionalen Designs verbundenen Nachteile und bietet die beste Option in dieser Baugröße und Spannungsbereich.
Merkmale
- Ultra-Miniaturgröße (0,5” Würfel)
- Geregelte 0 bis +/-300 V (doppelte Polaritätseinheiten mit CT), 0 bis 600 V (schwebende/umkehrbare Einheiten)
- 5 oder 12 VDC Eingang
- Ausgang vollständig einstellbar von 0 VDC bis zur maximalen Bewertung
- +/-1500 VDC Eingangs-zu-Ausgangs-Isolation
- Ausgangskurzschlussschutz
- 0,5 W oder 1,25 W maximale Ausgangsleistung
- Niedrige Welligkeit (<1% Spitze zu Spitze)
Vorteile
- Programmierbarer Hochspannungsausgang bietet überlegene Genauigkeit gegenüber proportionalen Designs
- Separates Vcc und Hochspanungsausgangs-Programmiersignal erleichtert DC-Systemkonfiguration
- Zuverlässiges modulares Gehäuse, >3.000.000 Stunden MTBF (nach Bellcore TR332)
- 1500 VDC Eingangs-zu-Ausgangs-Isolation ist 3x höher als die Konkurrenz
- Lastregelung 30% oder weniger (FL-NL)
Downloads
für AEQ Ultravolt series DC-DC Converters
| Specifications | Values |
|---|---|
Output Power (W): | 0.5 to 1.25 |
Length (Inches): | 0.5 |
Width (Inches): | 0.5 |
Height (Inches): | 0.5 |
Mounting Type: | Through Hole, Surface Mount |
Minimum Output Current (A): | 0.000833 |
Maximum Output Current (A): | 0.0125 |
Output Voltage Range (V): | 50 to 600 |
Maximum Output Power (W): | 1.25 |
Maximum Input Voltage (V): | 12 |
Warranty (Years): | 1 |
