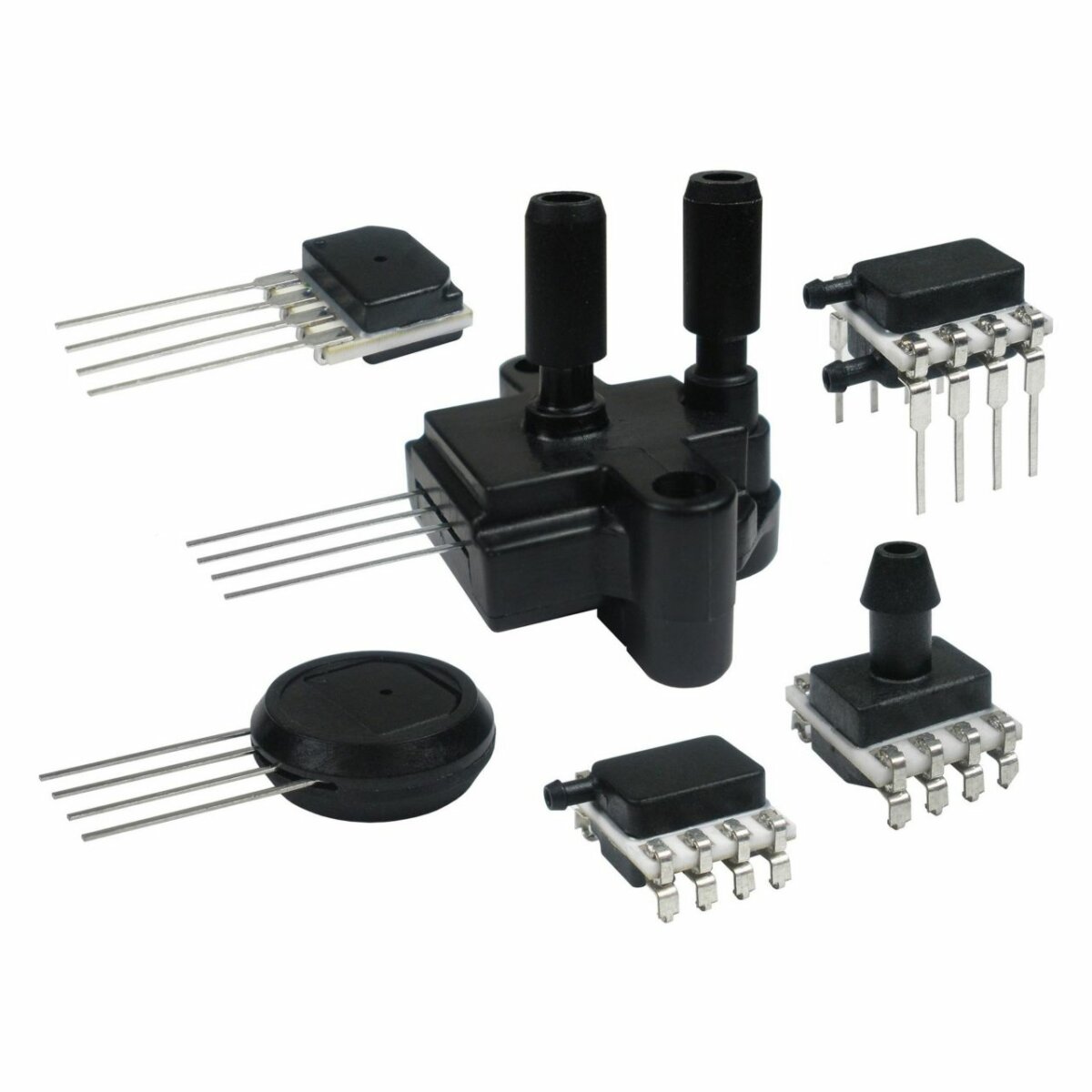

TSC, NSC, TBP, NBP Serie
- Technologie
- Platinenmontierte Drucksensoren
- Partner
- Honeywell
Die Honeywell-Serien TBP und NBP sind für medizinische und industrielle Anwendungen in Lebensmittel- und Nicht-Lebensmittelqualität konzipiert.
Diese unverstärkten, piezoresistiven Silizium-Drucksensoren liefern ein ratiometrisches Ausgabesignal und sind entweder temperaturkompensiert (Serie TBP) oder unkompensiert (Serie NBP).
Honeywells Serien TSC und NSC sind piezoresistive Silizium-Drucksensoren, die einen ratiometrischen Analogausgang zum Ablesen des Drucks bieten.
Eigenschaften
- Große Auswahl an Druckanschlussoptionen
- Mehrere Druckbereiche verfügbar
- Mehrere Gehäuseoptionen für beste Passform
- Gelbeschichtung für Lebensmittelanwendungen verfügbar
- RoHS- und ISo9001-Konformität
- TBP- und NBP-Sensor-Materialien wurden für diese Lebensmittelsicherheitsstandards getestet und zertifiziert: NSF-169; BPA-frei; LFGB
- TSC- und NSC-Serie bieten einseitige Medienverträglichkeit gegenüber Feuchtigkeit und nicht-korrosive Flüssigkeiten
- Bieten ausgezeichnete Wiederholbarkeit, hohe Genauigkeit und Zuverlässigkeit unter vielen anspruchsvollen Bedingungen.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| TSC-Serie | NSC-Serie | TBP-Serie | NBP-Serie | |
|---|---|---|---|---|
Kompensierung | Ja | Nein | Ja | nein |
Signalausgabe | Unverstärkt | Unverstärkt | Unverstärkt | Unverstärkt |
Gehäuse | DIP (Dual Inline Pin) SMT (Surface Mount Technology) SIP (Single Inline Pin) | DIP (Dual Inline Pin) SMT (Surface Mount Technology) SIP (Single Inline Pin) | DIP (Dual Inline Pin) SMT (Surface Mount Technology) Leadless SMT (Surface Mount Technology) | DIP (Dual Inline Pin) SMT (Surface Mount Technology) Leadless SMT (Surface Mount Technology) |
Druckanschluss | 17 Varianten | 17 Varianten | 9 Varianten | 9 Varianten |
Gel-Beschichtung | Keine | Keine | Keine Gel-Beschichtung im Druckanschluss Gel-Beschichtung im Druckanschluss (Lebensmitteltauglich ) | Keine Gel-Beschichtung im Druckanschluss Gel-Beschichtung im Druckanschluss (Lebensmitteltauglich ) |
Druckbereich | Relativdruck 0…60 mbar bis 0…10 bar 0…6 kPa bis 0…1 MPa 0…1 PSI bis 0…150 PSI Differenzdruck ±60 mbar bis ±10 bar ±6 kPa bis ±1 MPA ±1 PSI bis ±150 PSI | Absolutdruck 0…1 bar bis 0…10 bar 0…100 kPa bis 0…1 MPa 0…15 PSI bis 0…150 PSI Relativdruck 0…4 mbar bis 0…10 bar 0…400 Pa bis 0…1MPa 0…1 PSI bis 0…150 PSI 0…2 InH2O bis 0…30 InH2O Differenzdruck ±60 mbar bis ±4 bar ±1 PSI bis ±60 PSI | Relativdruck 0…60 mbar bis 0…10 bar 0…6 kPa bis 0…1 MPa 0…1 PSI bis 0…150 PSI Differenzdruck ±60 mbar bis ±4 bar ±6 kPa bis ±4 kPa ±1 PSI bis ±60 PSI | Absolutdruck 0…1 bar bis 0…10 bar 0…15 PSI bis 0…150 PSI Relativdruck 0…60 mbar bis 0…10 bar 0…1 PSI bis 0…150 PSI Differenzdruck ±60 mbar bis ±4 bar ±1 PSI bis ±60 PSI |
