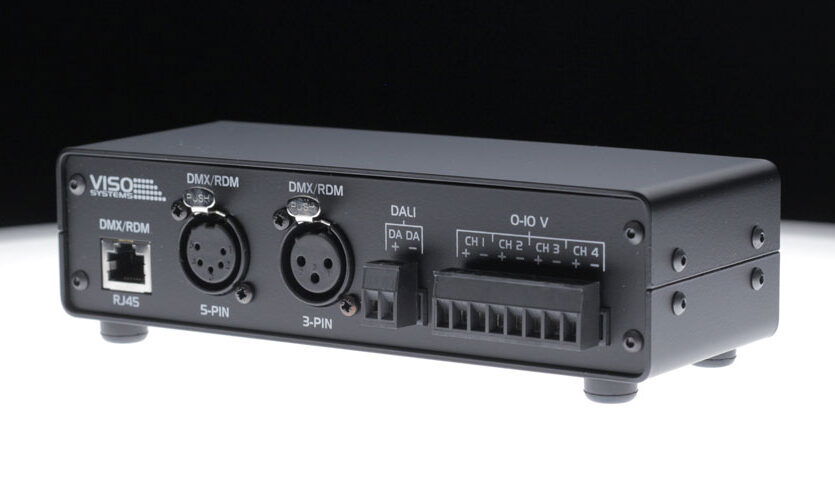

Zubehör für Goniophotometer – Lightinterface

Traditionell bedeutete das Messen einer Lampe bei mehreren Dimmstufen oder Farbeinstellungen, die Einstellung manuell zu ändern und für jede Stufe eine neue Messung durchzuführen. LightInterface automatisiert diesen Prozess. In der Software können Sie eine Sequenz von Kontrollschritten programmieren (z. B. verschiedene DALI-Dimmstufen oder DMX-Szenen). Das System führt dann automatisch die Goniophotometer-Messung Schritt für Schritt aus. Das spart nicht nur enorm viel Zeit, sondern stellt auch die Konsistenz zwischen den Messungen sicher, da jeder Durchlauf unter identischen Bedingungen und ohne menschliche Fehler erfolgt. Das Ergebnis ist ein einzelner, kombinierter Datensatz, der alle festgelegten Einstellungen abdeckt – deutlich effizienter und zuverlässiger als manuelles Testen Messung für Messung.

LightInterface unterstützt alle gängigen drahtgebundenen Steuersignaltypen, die in modernen Leuchten eingesetzt werden. Dazu zählen DMX512 (mit RDM) für Bühnen-/Entertainment-Beleuchtung, DALI (einschließlich DALI-2) für architektonische und kommerzielle Lichtsteuerung sowie klassisches analoges Dimmen über 0–10 V oder 1–10 V. In der Praxis bedeutet das: Sie können Fixtures anschließen und testen, die auf DMX-Befehle reagieren (inklusive RDM-Feedback), DALI-Ballasts bzw. Treiber, ebenso wie alle Leuchten, die über eine 0-10-V-Steuerspannung gedimmt werden. Es stehen bis zu 512 DMX-Kanäle sowie bis zu 4 Kanäle für 0-10-V-Ausgänge zur Verfügung – geeignet für mehrkanalige LED-Leuchten (z. B. tunable white oder RGBW-Fixtures).

Im Normalbetrieb ist kein externes Netzteil erforderlich – das LightInterface bezieht die gesamte benötigte Leistung über die USB-Verbindung zu Ihrem PC. Es ist dafür ausgelegt, den erforderlichen Strom für typische DALI- oder 0–10-V-Steuersignale direkt bereitzustellen. Das Gerät verfügt optional über eine 24 V DC-Eingangsbuchse, falls Sie ein größeres DALI-Netzwerk oder ein anderes Spezial-Szenario versorgen müssen; für die meisten Anwendungen ist das jedoch nicht nötig. Die optionale Buchse dient lediglich der Flexibilität – die USB-gespeiste Betriebsart ist für die Testanforderungen der meisten Anwender vollständig ausreichend.

Mit der Light Inspector Software, die mit Ihrem light measurement system geliefert wird, finden Sie eine dedizierte Oberfläche für LightInterface. Zunächst definieren Sie Ihr device profile – also im Wesentlichen, welche control channels Ihre Leuchte hat (z. B. kann eine DALI-Leuchte einen dimming channel und einen colour temperature channel besitzen). Anschließend können Sie ein control sequence template erstellen: eine Liste von Schritten mit festgelegten Werten für jeden Kanal (z. B. 0 %, 50 %, 100 % Output oder verschiedene colour settings). Nachdem Sie diese Sequenz gespeichert und ausgewählt haben, starten Sie eine Messung wie gewohnt. Das System durchläuft die Sequenz automatisch: Es misst die Lampe beim ersten Setting, weist LightInterface dann an, auf das nächste Setting zu wechseln, misst erneut usw. Am Ende erhalten Sie eine einzige zusammengeführte Ergebnisdatei mit photometric data für jeden Schritt. Daraus kann die Software Grafiken und Tabellen erzeugen – etwa eine Kurve „lumen vs dimming level“, den colour rendering index für jedes Setting oder flicker metrics pro Setting (sofern flicker data erfasst wird). All dies kann als PDF-Report oder Spreadsheet für eine weiterführende Analyse exportiert werden.

Ja – das LightInterface ist so konzipiert, dass es plug-and-play mit allen Lichtmesssystemen der Viso-Produktpalette funktioniert. Egal, ob Sie ein LabSpion für sehr große Leuchten, ein BaseSpion Tischsystem oder das kleinere, portable LightSpion Goniophotometer verwenden – Sie können LightInterface jeweils ergänzen. Das Modul wird an denselben PC angeschlossen, auf dem Ihre Messsoftware läuft. Die Light Inspector Software erkennt LightInterface automatisch und aktiviert die Funktionen für Kontrollsequenzen. Kurz gesagt: Sie müssen Ihr Goniophotometer nicht modifizieren; LightInterface arbeitet parallel dazu und erweitert dessen Funktionen. So können auch ältere Systeme für die Prüfung moderner Smart-Lighting-Anwendungen aufgerüstet werden, ohne dass ein komplett neues Goniophotometer erforderlich ist.

LightInterface selbst ist auf kabelgebundene Steuersignale ausgelegt und unterstützt daher direkt DALI, DMX und 0-10V, die den überwiegenden Teil professioneller Lichtsteuerungen abdecken. Das System bietet jedoch auch eine Möglichkeit, drahtlos gesteuerte Leuchten in Ihre Tests einzubeziehen. Die Control-Sequence-Funktion der Light Inspector Software kann für Wireless-Geräte in einem semi-manual mode genutzt werden. In der Praxis programmieren Sie in der Sequenz Pausenpunkte oder Hinweise, an denen Sie die Wireless-Steuerung manuell auf den gewünschten Wert einstellen (z. B. durch Ändern der Einstellung in der App oder Fernbedienung der Lampe) und anschließend die Sequenz fortsetzen, um eine Messung durchzuführen. Auch wenn dies für Wireless-Protokolle nicht vollständig end-to-end automatisiert ist, bietet dieser Ansatz dennoch eine strukturierte, wiederholbare Möglichkeit, Technologien wie Zigbee, Bluetooth oder Wi-Fi basierte Beleuchtung in Ihren Testplan einzubinden. Alle Messungen (auch die mit manuellen Eingriffen) können weiterhin zur Analyse in einem Bericht zusammengefasst werden.

Nachdem Sie eine Reihe von Messungen mit LightInterface durchgeführt haben, können Sie über die Software eine Vielzahl von Outputs erzeugen. Das gängigste Deliverable ist ein umfassender PDF-Report, der alle wichtigen photometrischen und elektrischen Daten für jede getestete Control-Einstellung enthält. Dieser Report kann Tabellen mit Messwerten (Lichtstrom, Efficacy, CCT, CRI usw. für jeden Step) sowie grafische Diagramme enthalten (z. B. Lichtverteilungskurven oder Intensität vs. Winkel, jeweils für jede Dimmstufe wiederholt). Wenn Sie eine eigene Analyse durchführen möchten, können Sie die Rohdaten auch im Excel- oder CSV-Format exportieren – dabei werden alle gemessenen Parameter pro Einstellung tabellarisch aufgelistet. Zusätzlich ermöglicht die Software, die kombinierte Messung als proprietäre Datei zu speichern, die Sie später in Light Inspector erneut öffnen können, um die Ergebnisse interaktiv auszuwerten (z. B. die photometrische Verteilung für eine beliebige Einstellung anzeigen). Zusammengefasst stellt LightInterface sicher, dass Ihnen nach dem Test detaillierte, übersichtlich organisierte Daten für Reporting oder eine vertiefte Analyse zur Verfügung stehen, statt vieler einzelner Messungen, die Sie manuell zusammenführen müssten.
