HF-Transformatoren

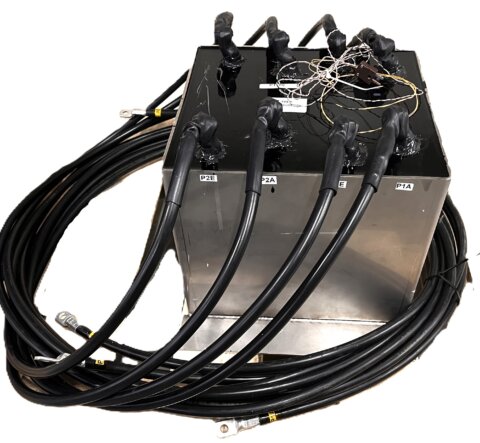

HF-Transformatoren sind eine der wichtigsten Komponenten in einem Schaltnetzteil.

Sie haben den entscheidenden Einfluss auf die Leistung und Effizienz der gesamten Anwendung. Entwickler müssen die Schaltungstopologie im Auge haben und Spezifikationen in Bezug auf Betriebsfrequenz, Spannungen und Ströme, Isolierung, Wärmeableitung und Formfaktor berücksichtigen. Daraus ergeben sich mögliche Kernmaterialien, Anzahl, Art und Anordnung der Wicklungen, mechanischer Aufbau und Kühlungsoptionen.

Da es wichtig ist, einen Transformator auszuwählen, der mit dem Halbleiter-Controller des Umrichters zusammenarbeiten kann, können einige unserer technischen Lieferpartner Transformatoren anbieten, die direkt mit den Applikationsingenieuren des Halbleiters entwickelt wurden. Unser Angebot an Standardprodukten deckt eine breite Palette von Anwendungen ab. Darüber hinaus können wir bestehende Produkte leicht anpassen, um die Designanforderungen für maßge­schneiderte Lösungen zu erfüllen.

Produktlinien in HF-Transformatoren

74000 series flyback switch-mode transformers
Myrra

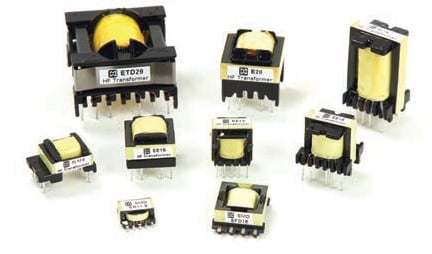

74000 series flyback switch-mode transformers

Dies ist eine beliebte Transformatorstruktur, die aufgrund ihrer Kompaktheit und ihres Wirkungsgrades in Schaltnetzteilen eingesetzt wird.

Planar-Transformatoren
Champs Technologies

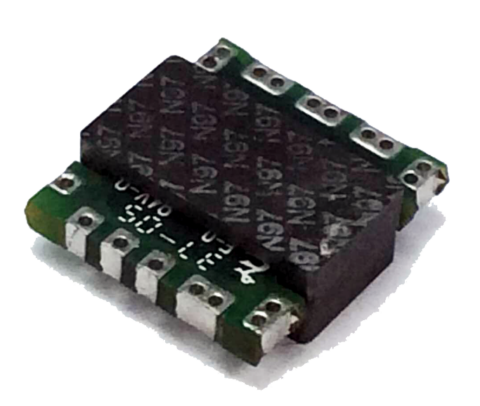

Planar-Transformatoren

Planare Transformatoren sind aufgrund der speziell geformten Ferritkerne ein Bauteil mit geringer Höhe.

Switch-mode Transformer
JQH - Shenzen JingQuanHua Electronics Co. Ltd

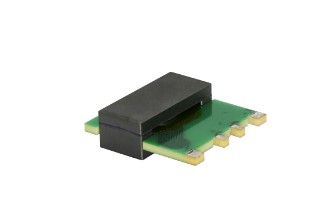

Switch-mode Transformer

Entwickelt für Standards von Switching Power Supplies, bietet der JQH-Planartransformator ein kompaktes, flaches Design mit anpassbaren Optionen zur Erfüllung von Leistungsanforderungen.

FAQs zu unseren switch-mode transformers für Leistungselektronik und SMPS-Anwendungen

Switch-mode transformer FAQs

Ein switch-mode transformer ist eine hochfrequente magnetische Komponente, die in SMPS-Topologien (Flyback, Forward, Active-Clamp usw.) Energie überträgt und Isolation bietet. Die korrekte Auswahl von Topologie, Frequenz, Wicklungen, Kernmaterial, thermischem Pfad und Formfaktor ist entscheidend für die Gesamtleistung des Konverters — daher unsere Abstimmung des Designs mit dem gewählten Controller.

In der Leistungselektronik-Terminologie beziehen sich sowohl der Switching Transformer als auch der Switch Transformer auf die gleiche Klasse von hochfrequenten Bauteilen, die in geschalteten Konvertern verwendet werden; sie unterscheiden sich von 50/60 Hz Netzteilen, da sie bei kHz-Niveaus mit Ferrit- oder anderen Hochfrequenzkernen arbeiten, um kompakte Größe und hohe Effizienz zu erreichen.

Ja. Wir führen Katalog-Switch-Mode-Transformatoren für schnelle Design-Integration und können ein bestehendes Design anpassen oder neu entwickeln, um die Eigenschaften des Controllers, Sicherheitsisolierung, Leckageziele und thermische Grenzen zu erfüllen. Einige Sortimente werden mit Halbleiter-Anwendungsingenieuren gemeinsam entwickelt, um die beste Passform zu gewährleisten.

Ein qualitativ hochwertiger switch-mode transformer gleicht verstärkte Isolierung (Kriech-/Luftstrecken), niedrige Leckinduktivität, kontrollierte Kapazität und niedrige Kupfer-/Kernverluste bei der vorgesehenen Schaltfrequenz aus — und erfüllt dabei auch die Anforderungen von Behörden (z.B. UL-Systeme) und Umgebungsklassen.

Wählen Sie Planar, wenn Sie einen flachen Switch Mode Transformer benötigen, der eine wiederholbare Leckage und Kapazität, exzellente Volumeneffizienz und starke Wärmeverteilung durch die flache Kerngeometrie bietet. Die Planar-Konstruktion (oft PCB-eingebettete Wicklungen) minimiert den AC-Widerstand und die Näheverluste und erleichtert die automatisierte Montage.

Sie können einen Switch Mode Transformer direkt bei Acal BFi beziehen. Wir bieten standardmäßig Katalog-Switch Mode Transformer (einschließlich Flyback- und Planar-Bereiche) für schnelle Prototypen, sowie modifizierte Standard- und vollständig maßge­schneiderte Ausführungen, die auf Ihren Controller, Isolationsklasse, Leckageziele und thermische Grenzen abgestimmt sind. Teilen Sie uns den Eingangsbereich, die Topologie, die Leistung, die Isolationsanforderung, die maximale Höhe/den Fußabdruck und die Konformitätsstandards mit, und wir werden den richtigen Switching Transformer empfehlen – ob es sich um einen Standardgegenstand oder einen maßge­schneiderten Switch Mode Power Supply Transformer handelt.
