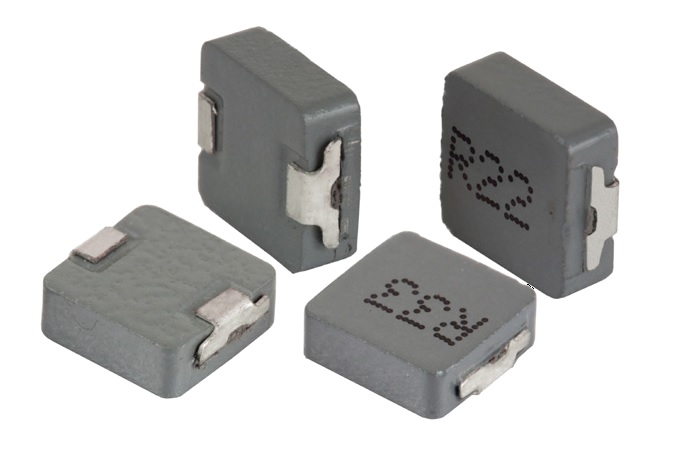

Leistungsinduktoren

Technologie
Induktivitäten (Drosseln)
Partner
Laird

Der extrem niedrige Gleichstromwiderstand in einem sehr weiten Frequenzbereich verhilft den SMD-Leistungsinduktivitäten von Laird (vormals Steward) zu einer zuverlässigen Leistung und hohen Qualität. Spezielle Kernmaterialien, die Art der Wicklungen und die Geometrie spielen eine entscheidende Rolle für die Leistung der Induktivität. Das Laird-Produktangebot umfasst mehrlagige, drahtgewickelte und vergossene Drosseln für Leistungs- und Signallübertragung.

Leistungsinduktoren
IntroEigenschaftenDownloadsSpezifikationenKontakt

Eigenschaften

  • Vollautomatische Fertigung
  • Hohe Zuverlässigkeit AEC-Q200
  • RoHS-konform
  • Niedriges Profil/Miniaturgröße
  • Hohe DC-Vorspannung und Sättigungsstrom
  • Geringe selbstinduzierte elektromagnetische Störungen
  • Gespritzte, drahtgewickelte und mehrschichtige Bauformen
  • Niedriger DCR und hoher Wirkungsgrad
  • Magnetische Harzschirmstruktur
  • Großer Induktivitätsauswahlbereich bis zu mH
  • Monolithischer Aufbau für Multilayer
  • Breitband und Hochfrequenz verfügbar
  • Verfügbar für RF-, Wireless- und Automotive-Anwendungen
  • Extreme Betriebstemperaturen: 55°C – 125°C

Downloads

für Leistungsinduktoren

pdf
Laird EMI noise filtering and power magnetic solutions brochure
Download
pdf
Laird MGV high current and low profile SMD power inductors
Download
pdf
Laird TYS low profile SMD power inductors
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

MGV-Hochstrom-SMT-Leistungsinduktivitäten vergossen

SeriesSize A x B x C (mm)Inductance µHDCR (mΩ) maxIsat (A) maxIrms (A) max

MGV0412

4.5 x 4.1 x 1.0

0.1 – 22.0

5.5 – 1050

1.0 – 25.0

0.8 – 11.5

MGV0402

4.5 x 4.1 x 2.0

0.1 – 22.0

4.0 – 500

1.4 – 35.0

1.2 – 12.0

MGV0512

57 x 5.2 x 1.0

0.1 – 15.0

5.2 – 470

1.6 – 14.5

1.3 – 14.0

MGV0502

5.5 x 5.1 x 2.0

0.1 – 10.0

4.0 – 199

3.4 – 45.0

2.3 – 18.0

MGV0503

5.5 x 5.1 x 3.0

0.1 – 33.0

3.0 – 440

1.6 – 27.0

1.6 – 23.0

MGV0602

7.2 x 6.7 x 2.0

0.1 – 22.0

2.4 – 280

2.5 – 40.0

1.5 – 21.0

MGV0625

7.2 x 6.7 x 2.4

0.1 – 22.0

1.7 – 215

3.0 – 70.0

1.8 – 30.0

MGV0603

7.2 x 6.7 x 3.0

0.1 – 47.0

1.7 – 363

2.0 – 60.0

1.8 – 32.5

MGV0605

7.2 x 6.7 x 5.0

0.22 – 47.0

1.9 – 330

2.7 – 35.0

1.9 – 25.0

MGV1004

11.0 x 10.0 x 3.8 0

0.15 – 47.0

0.6 – 167

4.5 – 75.0

3.0 – 43.0

MGV1205

13.5 x 12.6 x 5.0

0.22 – 33.0

0.7 – 88.0

8.0 – 110.0

5.0 – 52.0

MGV1207

13.5 x 12.6 x 6.2

0.15 – 47.0

0.6 – 90.0

6.5 – 60.0

6.5 – 55.0

TYS SMT-Leistungsinduktoren mit niedrigem Profil

SeriesSize A x B x C (mm)Inductance µHDCR (mΩ) maxIsat (A) maxIrms (A) maxSRF (MHz)

TYS3010

3.0 x 3.0 x 1.0

1.0 – 47

0.0850 – 0.2535

0.22 – 1.40

0.26 – 1.45

18 – 180

TYS3012

3.0 x 3.0 x 1.2

1.0 – 100

0.0520 – 3.7180

0.21 – 1.87

0.25 – 2.20

12 – 120

TYS3015

3.0 x 3.0 x 1.5

1.0 – 47

0.0450 – 1.6250

0.35 – 2.32

0.35 – 2.35

14 – 150

TYS4012

4.0 x 4.0 x 1.2

1.0 – 100

0.0650 – 2.8730

0.25 – 2.61

0.25 – 1.65

9.4 – 120

TYS4018

4.0 x 4.0 x 1.8

1.0 – 220

0.0325 – 5.2000

0.27 – 4.80

0.17 – 2.00

4 – 80

TYS4020

4.0 x 4.0 x 2.0

1.0 – 100

0.0377 – 2.8370

0.25 – 4.78

0.25 – 2.15

9.4 – 75

TYS4030

4.0 x 4.0 x 3.0

1.0 – 120

0.0182 – 1.7550

0.55 – 5.26

0.42 – 4.15

5.4 – 70

TYS5020

5.0 x 5.0 x 2.0

1.0 – 22

0.0260 – 0.2940

1.15 – 4.10

1.10 – 3.80

14 – 114

TYS5040

5.0 x 5.0 x 4.0

1.0 – 100

0.0144 – 0.6720

0.75 – 7.35

0.70 – 4.90

4.7 – 117

TYS6020

6.0 x 6.0 x 2.0

1.0 – 22

0.0260 – 0.2652

1.05 – 4.15

1.00 – 3.50

16 – 100

TYS6028

6.0 x 6.0 x 2.8

1.0 – 100

0.0130 – 0.6500

0.65 – 5.75

0.70 – 5.20

7.1 – 70

TYS6045

6.0 x 6.0 x 4.5

1.0 – 330

0.0143 – 1.6510

0.57 – 9.85

0.57 – 5.14

2.8 – 100

TYS8040

8.0 x 8.0 x 4.0

1.0 – 330

0.0104 – 1.1557

0.68 – 9.85

0.64 – 6.30

2.8 – 89

Mehrschichtige Leistungsinduktoren

EIA PKG. sizeMetric PKG. sizeInductance (μH)Inductance toleranceDCR typical (Ω)Rated current

0805

2012

0.47 – 4.7

± 20%

0.10 – 0.30

500mA – 1100mA

0806

2016

0.47 – 4.7

± 20%

0.14 – 0.30

1100mA – 1500mA

1008

2520

0.47 – 4.7

± 20%

0.07 – 0.20

1100mA – 1800mA

Mehrschichtdrosseln für allgemeine Schaltungen – monolithisch

EIA PKG. sizeMetric PKG. sizeInductance (μH)SRF (MHz)Rated current

0603 – 1206

1608 – 3216

47 – 33,000

313MHz – 320MHz

5mA – 300mA
