Stromwandler

Technologie
Stromwandler
Partner
Noratel

Zur Strommessung gibt es in der Industrie mehrere Techniken. Sie alle wandeln das zu messende Strompegel in einen Standardpegel um, was wiederum die Verwendung von Standardmessgeräten und -relais ermöglicht.

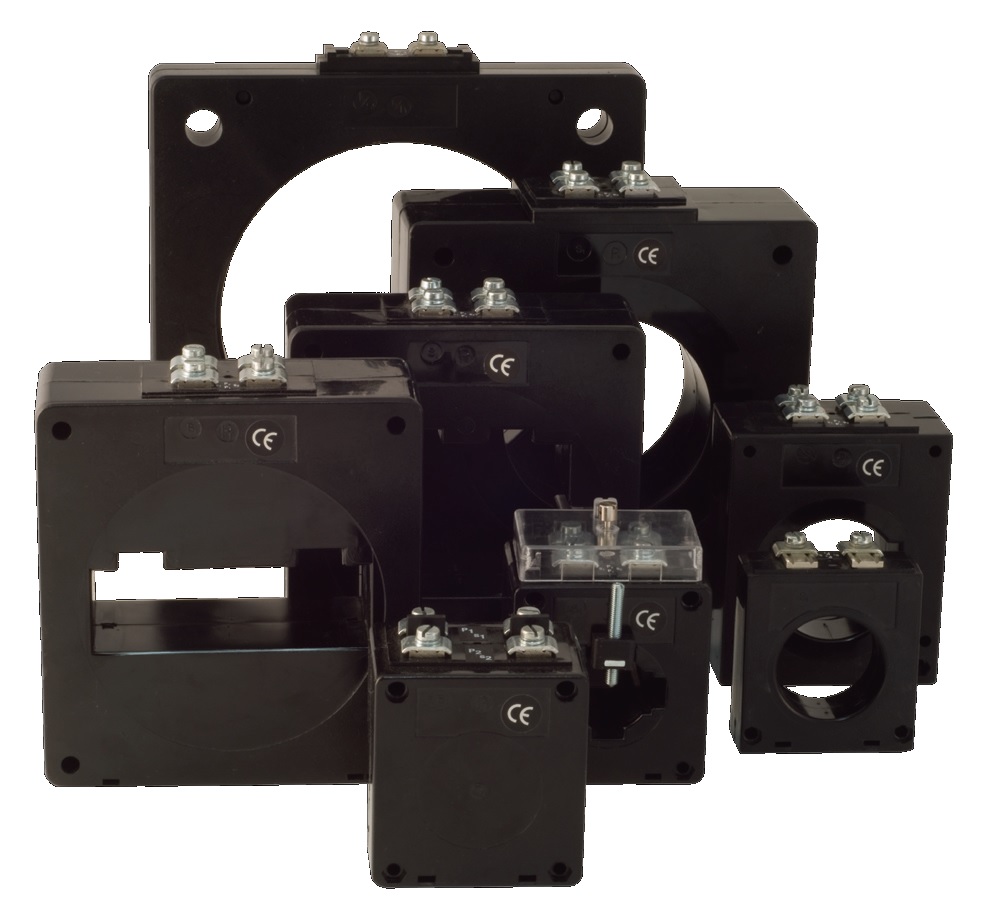

Früher unter dem Namen "Garre", bietet Noratel ein umfangreiches Sortiment an Stromwandlern an. Standardmodelle sind als gekapselte Versionen (UL94-V0) in verschiedenen Ausführungen erhältlich, die alle nach EN60044-1 (VDE 0414/1) gefertigt und geprüft sind.

Stromwandler sind für Primärströme von 10 Ampere bis 10000 Ampere und in Genauigkeitsklassen von 0,1% und höher für spezifizierte Belastungen und Überstromwerte lieferbar.

Diese sind für niederfrequente Wechselstrommessungen und für die Installation auf Sammelschienen oder Kabeln geeignet.

Darüber hinaus sind kunden­spezifische Lösungen nach internationalem Standard (IEC, ANSI, BS) möglich.

Stromwandler

Eigenschaften

Features
  • 50/60Hz Betriebsfrequenzen
  • 2 Typen sind verfügbar: messend für Geräte/schützend für relè
  • Geprüft nach IEN60044-1 (VDE 0414)
  • alternativ IEEE Std C57.13-1993 (ANSI)
  • Gegossen und gekapselt
  • Lieferbar mit Befestigungswinkeln und plombierbaren Sekundärgehäusen
  • Klasse 0,2 bis 3
  • Optional Klasse 0.1 und 0.2S
Allgemeine Eigenschaften
  • Max. Betriebsspannung: 720V
  • Prüfspannung (1 min): 3 KV
  • Kontinuierlicher Überstrom: 1,2 x In
  • Thermischer Überstrom ( sec): Ith = 60 x In
  • Dynamischer Überstrom Idyn = 2,5 x Ith
  • Isolierstoffklasse (ta): E(120°C)

Downloads

für Stromwandler

pdf
Noratel current transformers class 0.2 brochure
Download
pdf
Noratel bar primary measuring
Download
pdf
Noratel wound primary measuring
Download
pdf
Noratel summation
Download
pdf
Noratel bar primary protection
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Standard-ModelleVerhältnisKlasse/BelastungBohrungAbmessungen

GK

250/ 5A – 600/ 5A

0.1/ 2 VA to 0.1/ 5VA

40 x 10mm 30 x15mm Ø 29mm

74 x 52 x 81mm

L60X

500/ 5A – 1500/ 5A

0.1/ 3 VA to 0.1/ 10VA

60 x 10mm 50 x 20mm 40 x 30mm

89 x 50 x 108mm

K100K

1000/ 5A – 3000 /5A

0.1/ 5VA

100 x 10mm 80 x 60mm

139 x 54 x 150mm

LGK

3000/ 5A – 4000/ 5A

0.1/ 5VA

120 x 35mm

170 x 54 x 140mm

Bar-PrimärmessungVerhältnisKlasse/BelastungBohrungAbmessungen

X21R 700

20/ 1A – 150/ 1A – 150/ 3A

3/ 0.4VA to 3/ 3VA

for cable ø 21

54 x 44 x 30mm

A205/70 653

1500/ 1A – 8000/ 1A – 8000/ 5A

0.2 – 15VA to 3/ 100VA

for busbar 205 x 70

240 x 240 x 55mm

Other 54 series

Wund-PrimärmessungVerhältnisKlasse/BelastungAbmessungen

GP-1 401

0.1/ 1A – 15/ 1A – 15/ 5A

0.2/ 3VA to 5/ 5VA

81 x 74 x 52mm

LP-3 413

15/ 1A – 100/ 1A – 100/ 5A

0.2/ 7.5VA to 1/ 25VA

108 x 89 x 86mm

Other 7 series

SummierungNr. EingängeKlasse/BelastungAbmessungen

UA 221

2 – 8

0.2/ 5VA – 1/ 40VA

120 x 120 x 53mm

Bar-PrimärschutzVerhältnisBelastung in Klasse 10P5BohrungAbmessungen

N33R 073

50/ 1A – 300/ 5A

3 – 17.5VA

for cable ø 33

117 x 99 x 48mm

Other 18 series
