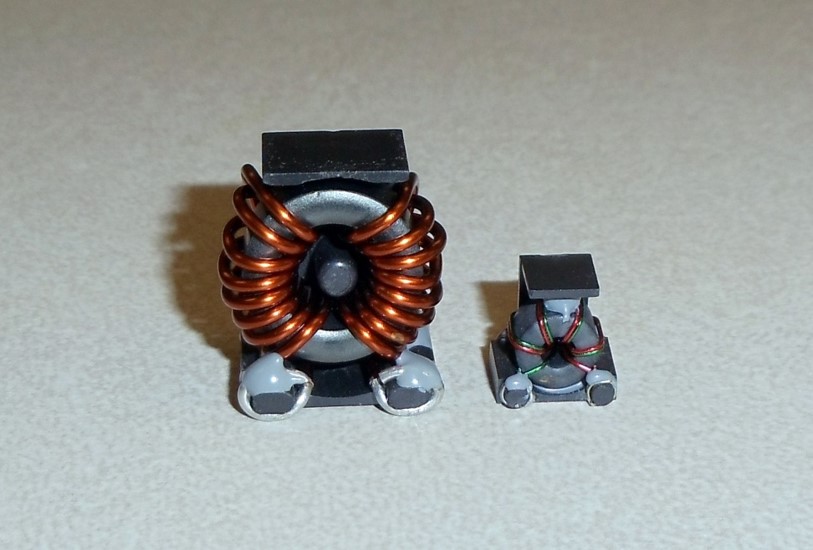

Gleichtaktdrosseln
Diese Produkte sind auf hohe Zuverlässigkeit sowie hohe Umgebungsanforderungen ausgelegt. Hier wird das umfangreiche technische Know-how nutzbar, das ein renommierter Hersteller wie Gowanda bietet.
Der Standardausführung der Gleichtaktdrosseln umfasst interne Hochtemperaturverbindungen und eine duroplastische Epoxid-Verkapselung für hohe Zuverlässigkeit und lange Lebensdauer.
Alle Produkte in diesem Sortiment sind bleifrei (RoHS) und sowohl in Oberflächenmontagetechnik (SMT) als auch in Durchstecktechnik (PTH) für vertikale oder horizontale Montage erhältlich. Alle Produkte nutzen Magnetdraht hoher Temperaturklassen für einen weiten Einsatzbereich.
Eigenschaften
- Oberflächenmontagetechnologie oder Plattendurchsteckmontage, horizontale, vertikale, vergossene und Niedrigprofil-Konfigurationen
- Hochtemperaturverbindungen
- Hochtemperatur-Magnetdraht
- Betriebstemperatur von -55°C bis +125°C
- Temperaturstabile Produktserie
- Ausgezeichnete elektromagnetische Abschirmung
- Betriebstemperaturbereich -55°C bis +125°C
- Wicklungen innerhalb von 2% symmetrisch
- Spannungsfestigkeit (DWV) beträgt 1250 Vrms
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Serie | Induktivität µH | DCR Ohms | Nennstrom mA DC | Berg |
|---|---|---|---|---|
CMF1SM | 100 – 1000 | 0.026 – 0.658 | 500 – 2800 | SMT |
CMF2SM | 100 – 1000 | 0.035 – 0.210 | 1200 – 3000 | SMT |
CMF3SM | 25 – 2500 | 0.010 – 0.150 | 2200 – 8500 | SMT |
CMF61SM | 25 – 2200 | 0.010 – 0.750 | 180 – 3000 | SMT |
CMF63SM | 33 – 4700 | 0.007 – 1.050 | 250 – 5500 | SMT |
CMF64SM | 100 – 10000 | 0.006 – 0.900 | 330 – 7000 | SMT |
CMF65SM | 100 – 15000 | 0.005 – 1.100 | 350 – 8500 | SMT |
CMN3VSM | 180 – 10000 | 0.0019 – 0.0347 | 3.8 – 16400 | SMT |
CMF4VM | 100 – 10000 | 0.0025 – 0.390 | 1200 – 15000 | PTH |
CMF5VM | 750 – 15000 | 0.009 – 0.250 | 2200 – 11800 | PTH |
CMF4H | 100 – 10000 | 0.0025 – 0.390 | 1200 – 15000 | PTH |
CMF5H | 750 – 15000 | 0.009 – 0.250 | 2000 – 12500 | PTH |
CMF4HC | 100 – 10000 | 0.004 – 0.390 | 1200 – 12000 | PTH |
