APH amorphe Pulverkerne
- Technologie
- Pulverkerne
- Partner
- AMOgreentech

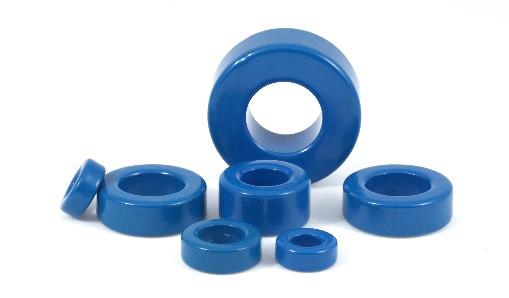

Die amorphe Pulverkernserie von Amogreentech verbindetdie für eisenamorphe weichmagnetische Materialien typische hohe Sättigungsflussdichte von 1,56 Tesla mit den Vorteilen eines Pulverkerns mit verteiltem Luftspalt.
Die isotrope Verteilung der Kristallkörner ermöglicht eine exzellente DC-Vormagnetisierung, niedrige Kernverluste und eine weiche Sättigung, was zu einer verbesserten Leistungsfähigkeit und Vorteilen in temperaturkritischen Anwendungen führt.
Verfügbar in den Permeabilitäten 60 und 90
Zielanwendungen sind PFC-Drosseln und Ausgangsfilterdrosseln in einer breiten Palette von getakteten Stromversorgungen.
Die amorphe Pulverkernserie von Amogreentech verbindetdie für eisenamorphe weichmagnetische Materialien typische hohe Sättigungsflussdichte von 1,56 Tesla mit den Vorteilen eines Pulverkerns mit verteiltem Luftspalt.
Die isotrope Verteilung der Kristallkörner ermöglicht eine exzellente DC-Vormagnetisierung, niedrige Kernverluste und eine weiche Sättigung, was zu einer verbesserten Leistungsfähigkeit und Vorteilen in temperaturkritischen Anwendungen führt.
Verfügbar in den Permeabilitäten 60 und 90
Zielanwendungen sind PFC-Drosseln und Ausgangsfilterdrosseln in einer breiten Palette von getakteten Stromversorgungen.
Eigenschaften
- Materials alloy: Fe-Amorphous
- Werkstoff-Legierung: Fe-Amorphes
- Permeabilitäten: 60, 90
- Sättigungs-Flussdichte BS: 15000 Gauß
- Curie-Temperatur: 395°C
- Mittlere relative Kosten
- Sizes available (mm): 13 – 57
- Verfügbare Größen (mm): 13 – 57
- DC-Vorspannung @100 Oe: 70%
- Kernverluste @50kHz, 0,1T: 300-350 mW/cm3
- Kernverluste @100kHz, 0,1T: 600-700 mW/cm3
- Beschichtungsfarbe: blau
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Model | Size (finished) (OD × ID × HT) | A L (nH /N2) 60µ | A L (nH /N2) 90µ | Le (cm) | Ac (cm2) | Vol (cm3) |
|---|---|---|---|---|---|---|
13PXX | 13.5 × 7.0 × 5.5 | 27 | 40 | 3.12 | 0.11 | 0.36 |
17PXX | 17.4 × 9.5 × 7.1 | 35 | 52 | 4.11 | 0.19 | 0.79 |
18PXX | 18.0 × 9.0 × 7.1 | 43 | 64 | 4.14 | 0.23 | 0.96 |
20PXX | 21.1 × 12.1 × 7.1 | 32 | 49 | 5.09 | 0.23 | 1.15 |
23PXX | 23.6 × 13.4 × 8.4 | 43 | 65 | 5.67 | 0.33 | 1.88 |
24PXX | 24.3 × 13.8 × 9.7 | 51 | 76 | 5.88 | 0.39 | 2.28 |
27PXX | 27.7 × 14.1 × 12.0 | 75 | 113 | 6.35 | 0.65 | 4.15 |
33PXX | 33.8 × 19.3 × 11.6 | 61 | – | 8.15 | 0.67 | 5.48 |
36PXX | 36.7 × 21.5 × 11.3 | 56 | – | 8.98 | 0.68 | 6.09 |
40PXX | 40.7 × 23.3 × 15.4 | 81 | 122 | 9.84 | 1.07 | 10.55 |
46PXX | 47.6 × 23.3 × 18.9 | 135 | – | 10.74 | 1.99 | 21.37 |
50PXX | 51.7 × 30.9 × 14.4 | 73 | – | 12.73 | 1.25 | 15.93 |
57PXX | 58.0 × 25.6 × 16.1 | 138 | – | 12.50 | 2.29 | 28.63 |
