Ferritkerne sind dichte, homogene keramische Strukturen, die durch Mischen von Eisenoxid (Fe2O3) mit Oxiden oder Karbonaten eines oder mehrerer Metalle wie Mangan, Zink, Nickel oder Magnesium hergestellt werden. Magnetics®-Weichferritkerne sind Mangan-Zink-Ferrite (MnZn).

Magnetics R-, P-, F-, T- und L-Materialien bieten eine überlegene Sättigung, eine hohe Temperaturbeständigkeit, niedrige Leistungsverluste und Produktkonsistenz.

T-Material ist ideal für eine konstante Leistung über einen weiten Temperaturbereich wie im Automobilbereich. L-Material wurde für Hochfrequenz- und Hochtemperaturanwendungen wie DC/DC-Wandler entwickelt. R-Material ist die wirtschaftliche und verlustarme Wahl, während P-Material ähnlich wie R ist. B-Material ist das am höchsten permeable Material dieser Gruppe.

Strom­versorgungen, DC/DC-Wandler, eine Hochleistungssteuerung (Gate-Treiber) und EMI-Filter sind einige der typischen Anwendungen für die Ferritleistungsmaterialien von Magnetics Inc.

Ferrites for inductors and power transformers

Eigenschaften

  • T material stable in a wide range of temperature
  • L material designed for high frequency (500 kHz – 3 MHz)
  • R multi-purpose material, minimize losses at 95°C
  • P material similar to R and with a wider shape offer
  • F material with higher permeability VS R and P, and minimises losses at 60°C
  • Superior saturation (Bsat)
  • Low power losses
  • High temperature performances

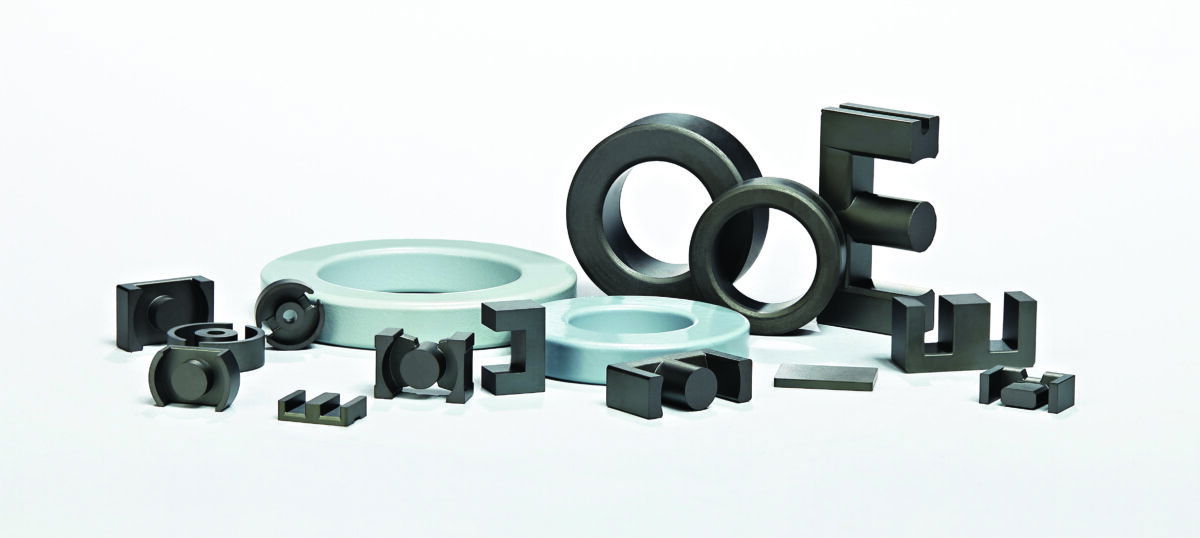

  • Available on most of the shapes: toroids, E, U, I, pot cores, planar, EP, RM, PQ, RS, and DS

Downloads

für Ferrites for inductors and power transformers

pdf
Magnetics Inc ferrite materials summary
Download
pdf
Magnetics Inc – designing with planar ferrites
Download
pdf
Magnetics Inc – ferrite power design
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Materialµi at 25°CBsat (mT) at 25°CTc(°C)Pv (100°C 100KHz 100mT) mW/cm3Resistivityρ Ω*mNotes

T

3000

530

220

55

5

Highest Bsat, flat losses over temp

L

900

420

300

115 @500KHz 50mT

10

High frequency applications

R

2300

470

210

58

5

Lowest losses at 100°C

P

2500

470

210

45 @120°C

5

Most available

F

3000

470

210

60 @60°C

5

Min losses at 60°C
