Magnetische Kerne

Unsere Magnetkernoptionen ermöglichen es Anwendungsentwicklern, die perfekte Lösung für die Anforderungen ihrer induktiven Komponenten zu finden. Unser Weltklasse-Sortiment an Magnetkernen bietet höchste Qualität und Flexibilität, um auch komplexe Spezifikationen zu erfüllen. Diese Produkte sind ideal für Leistungs- (Energieumwandlung) und EMI-Abschirmungsanwendungen, sowie für die Signalverarbeitung, Sensorik und auch für Tests. Wir bieten eine einzigartige Kombination aus Design-Expertise und der Zusammenarbeit mit weltweit führenden Lieferanten und agieren als Ihr technischer Partner, um Design-Herausforderungen zu lösen.

Gehe zu:

Ferritkerne Nanokristalline Kerne Nickel-Eisen-Legierungen Pulverkerne Amorphe Kerne Magnetkern-Zubehör

Unsere Technologien

Entdecken Sie unser Angebot an Technologien

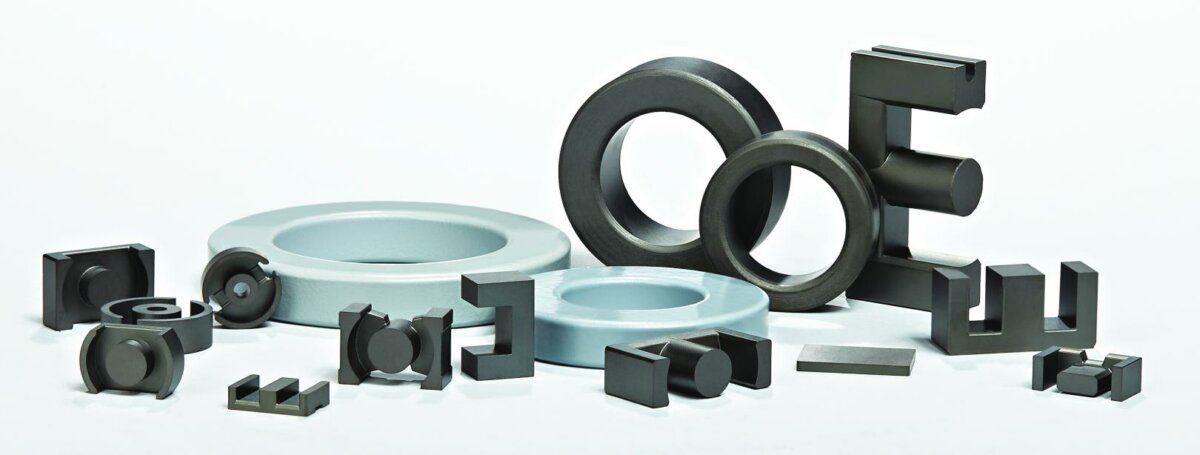

Ferritkerne

Wir bieten eine breite Palette von Ferritkernen in Bezug auf Materialien (d. h. Eigenschaften) sowie Formen und Größen an. Die beiden Hauptwerkstoffklassen Mn-Zn und Ni-Zn sind unterteilt in Materialien, die für Leistungs-, Signal- und EMI-Abschirmungsanwendungen oder spezielle Funktionalitäten wie Abschirmung optimiert sind - mit weiteren Materialgüten, die für bestimmte Permeabilitäten, Frequenzbereiche und Temperaturverhalten ausgelegt sind. Ferritkernteile werden aus Pulverkernen gepresst und gesintert, d.h. jede Form, die sich mit einem Presswerkzeug formen lässt, kann gestaltet werden. Verfügbare Standardformen umfassen Kerne, die für Spulen- oder Direktwicklungen geeignet sind, Stäbe, Stangen, Platten und Fliesen.

Wir bieten die gesamte Bandbreite an Material- und Formkombinationen an, mit der Möglichkeit, kundenspezifische Lösungen zu entwerfen. Unsere Ingenieure helfen gemeinsam mit unseren Partnern, die optimale Lösung in Bezug auf Leistung und Kosten zu finden.

Kontaktieren Sie uns? Zu den Produkten

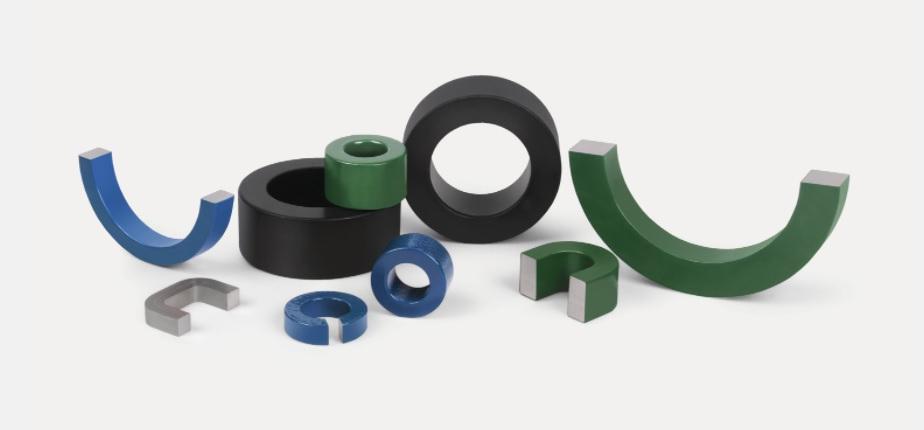

Nanokristalline Kerne

Nanokristalline Kerne sind die perfekte Lösung für EMI-Abschirmungsanwendungen (Gleichtaktdrosseln CMC), Mittelfrequenztransformatoren bis etwa 80 kHz, Stromwandler (CT) und Sensoren für Fehlerstromschutzschalter (RCD). Seit der Entwicklung der ersten Kerne vor ca. 35 Jahren sind wir heute in der Lage, eine breite Palette verschiedener Materialien und Formen anzubieten, die für wachsende Märkte optimiert sind: elektrischer Transport einschließlich Aufladung, Energieumwandlung für erneuerbare Energietechnologien, Eisenbahn und intelligente Zähler. Verschiedene Materialien decken den Permeabilitätsbereich von 5000 bis zu mehreren 100.000 und die Sättigungsinduktion bis zu 1,7 T ab, wobei die geringen Verluste kompakte Designs ermöglichen. Spezielle Hystereseschleifen (R, Z) sind ebenfalls erhältlich. Kerne aus dünnem Band, so dass jede Form, die aus gewickeltem oder gestapeltem Band hergestellt werden kann, konstruiert werden kann: Toroide, ovale oder rechteckige Formen, auch in Stücke geschnitten und/oder zu Formen wie E-Kernen kombiniert, sowie Stäbe.

Unser Technologiezentrum für magnetische Produkte, das unsere Marke Acal BFi kOr führt, unterstützt Sie bei der Auswahl des richtigen Materials, der Form und der Veredelung und entwickelt schnell und effizient kundenspezifische Produkte.

Kontaktieren Sie uns? Zu den Produkten

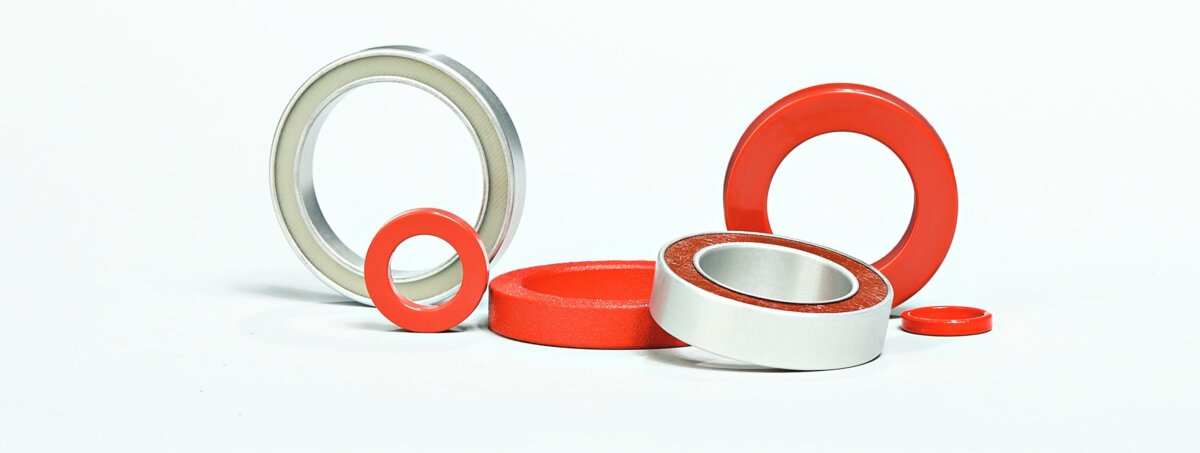

Nickel-Eisen-Legierungen

Hochpermeable Legierungen aus nichtorientiertem Nickel-Eisen oder kernorientiertem Eisen-Silizium werden heute in vielen Spezialanwendungen eingesetzt, hauptsächlich bei niedrigen Frequenzen, aber auch bis zu 40kHz für dünnste Bänder. Jedes dieser Materialien hat einzigartige Eigenschaften, die sie perfekt für Drosseln, statische magnetische Geräte, Stromwandler, Magnetometer, Flux-Gates, magnetische Verstärker (MagAmps) und andere machen. Unsere Ingenieure können zusammen mit unseren Partnern Anwendungsingenieuren helfen, die optimale Lösung in Bezug auf Leistung und Kosten zu finden.

Kontaktieren Sie uns? Zu den Produkten

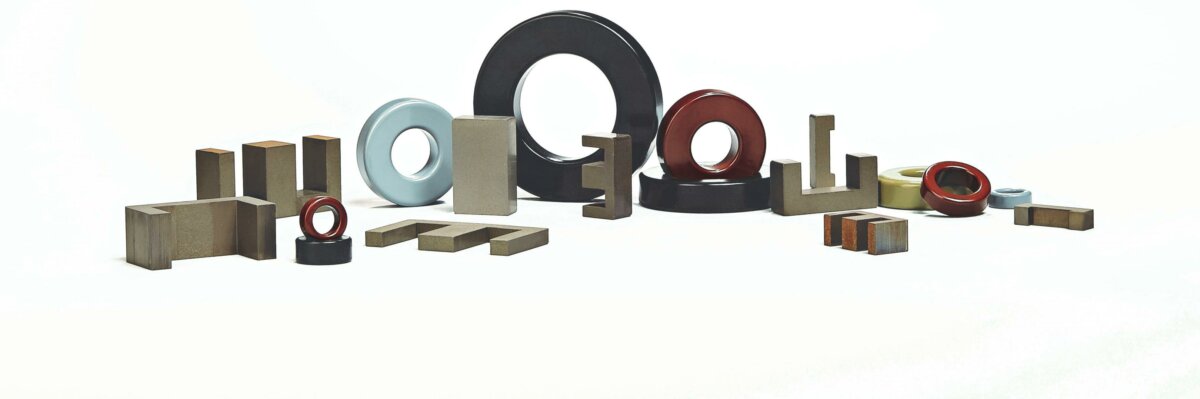

Pulverkerne

Pulverkerne decken eine große Bandbreite an Werkstoffen, oft abgeleitet von gängigen Blech- oder Bandmaterialien, und Formen / Größen ab. Die Hauptwerkstoffklassen Eisen, Legierungen, Nickel-Eisen-Molybdän, Eisen-Silizium, Eisen-Silizium-Aluminium, amorph und nanokristallin sind unterteilt in Materialien, die für bestimmte Permeabilitäten, Sättigungsverhalten und Frequenzbereiche optimiert sind. Die Teile werden aus Pulverkernen gepresst, so dass prinzipiell jede Form, die sich mit einem Presswerkzeug formen lässt, gestaltet werden kann. Verfügbare Standardformen sind Kerne, die für Spulen- oder Direktwicklungen geeignet sind, z. B. Stäbe oder Platten.

Pulverkerne werden vor allem für Drosseln und magnetische Induktivitäten in Leistungsanwendungen, aber - insbesondere Eisenpulverteile - auch als magnetische Bauelemente eingesetzt. Wir bieten die gesamte Bandbreite an Material- und Formkombinationen an, mit der Möglichkeit, kundenspezifische Lösungen zu gestalten. Unsere Ingenieure helfen gemeinsam mit unseren Partnern, die optimale Lösung in Bezug auf Leistung und Kosten zu finden.

Kontaktieren Sie uns? Zu den Produkten

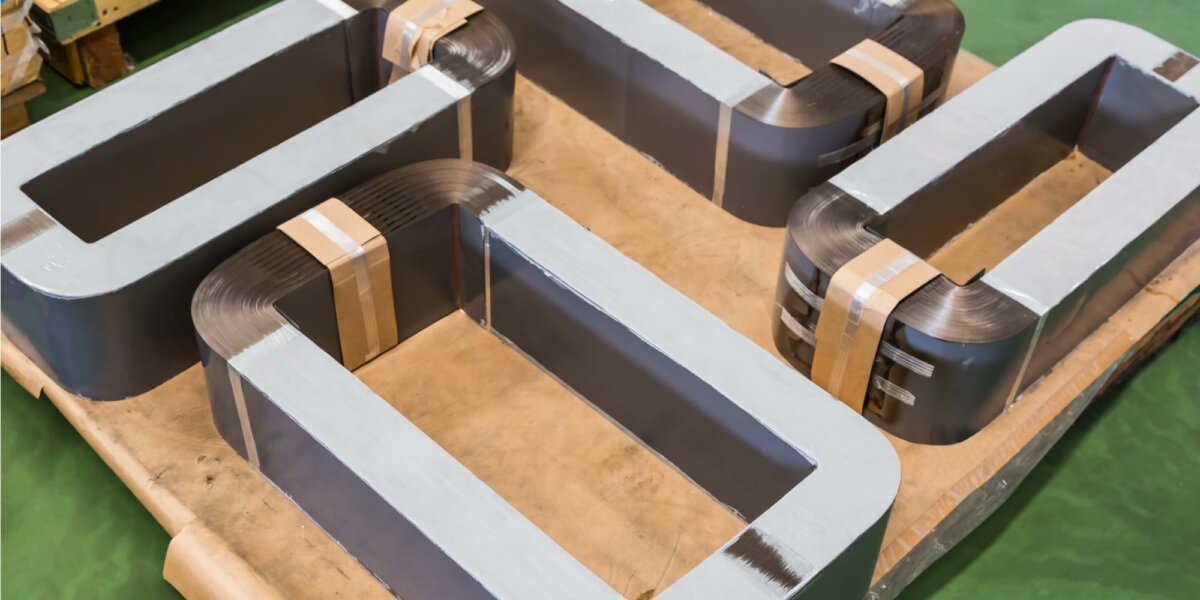

Amorphe Kerne

Wir verfügen über eine umfangreiche Palette an amorphen weichmagnetischen Werkstoffen, die über viele Jahrzehnte entwickelt wurden. Nur wenige Legierungen auf Basis von Eisen und Kobalt haben heute die bedeutende technische und kommerzielle Bedeutung. Alle werden als dünne Bänder hergestellt, so dass jede Form, die sich aus gewickelten oder gestapelten Bändern herstellen lässt, konstruiert werden kann: Toroide, ovale oder rechteckige Formen, auch in Stücke geschnitten und/oder zu Formen wie E-Kernen kombiniert, sowie Stäbe und Platten.

Co-Basislegierungen haben die besten weichmagnetischen Eigenschaften und werden als Stromwandler (CT), hochwertige Signalübertrager oder in Filtern, als magnetische Verstärker (MagAmps) in Schaltnetzteilen, Spike-Killern und anderen Spezialanwendungen eingesetzt.

Das Standardmaterial auf Fe-Basis ist eine zeitgemäße und effiziente Alternative zu Elektrostahl (Eisen-Silizium) und wird vor allem in 50/60Hz-Transformatoren und Drosseln für mittlere Frequenzen / kleine Restwelligkeit eingesetzt. Unser Technologiezentrum für magnetische Produkte, das unsere Marke Acal BFi kOr führt, unterstützt Sie bei der Auswahl des richtigen Materials, der Form und der Verarbeitung und entwickelt schnell und effizient kundenspezifische Produkte.

Kontaktieren Sie uns? Zu den Produkten

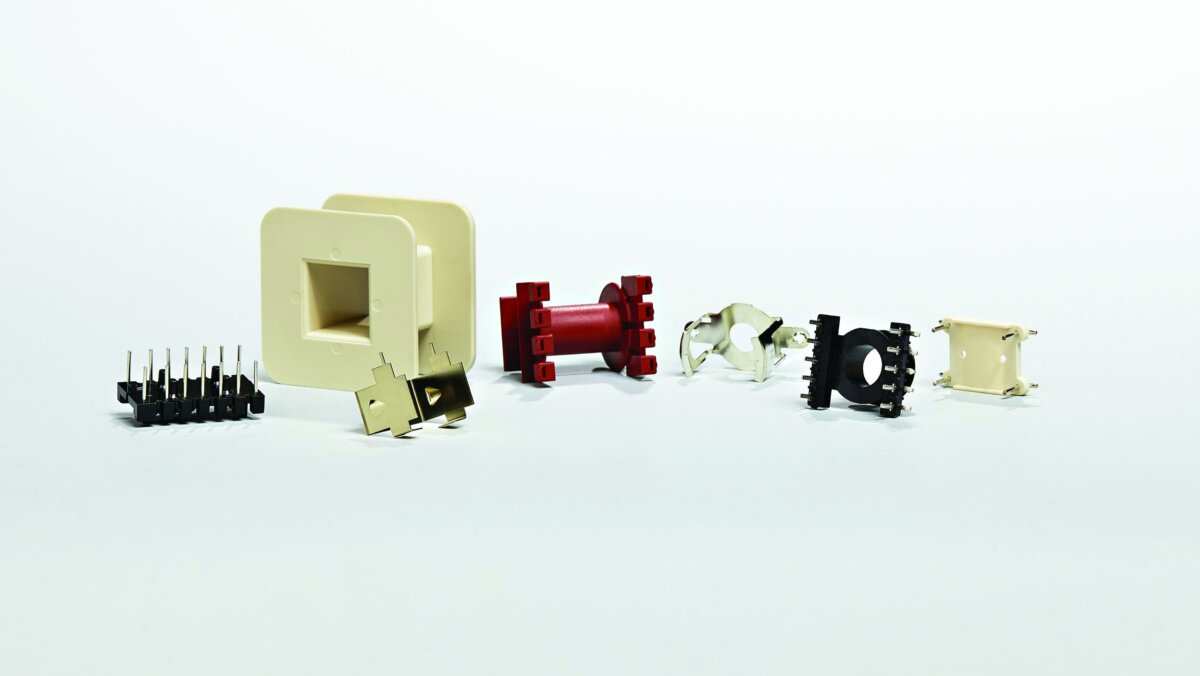

Magnetkern-Zubehör

Für den Einsatz von weichmagnetischen Kernen in induktiven Bauelementen wird Zubehör wie Spulenkörper oder Gehäuse benötigt. Passend zu unseren Kernen bieten wir eine umfangreiche Auswahl dieser Teile an. Modifikationen von Standardformen sind möglich.

Kontaktieren Sie uns?

Innerhalb des Magnetics Products Technology Centre bieten wir eine Reihe von Dienstleistungen an, die bei der Erstellung kundenspezifischer Lösungen helfen.

Mit dem größten Team von Spezialisten für den technischen Support in Europa stehen wir an der Spitze eines konstruktionsgeleiteten Ansatzes, um anspruchsvolle und kundenspezifische Lösungen für Magnetkerne oder Komponenten für die Produktion zu liefern.

Ob Ihr Bedarf einfach oder komplex ist, wir können eine Lösung entwickeln, um Ihre Ziele zu erreichen. Mit unseren Experten im Haus können wir Prototypen entwerfen, entwickeln und testen, die die Leistungs- und Umweltanforderungen Ihrer Anwendung erfüllen.
