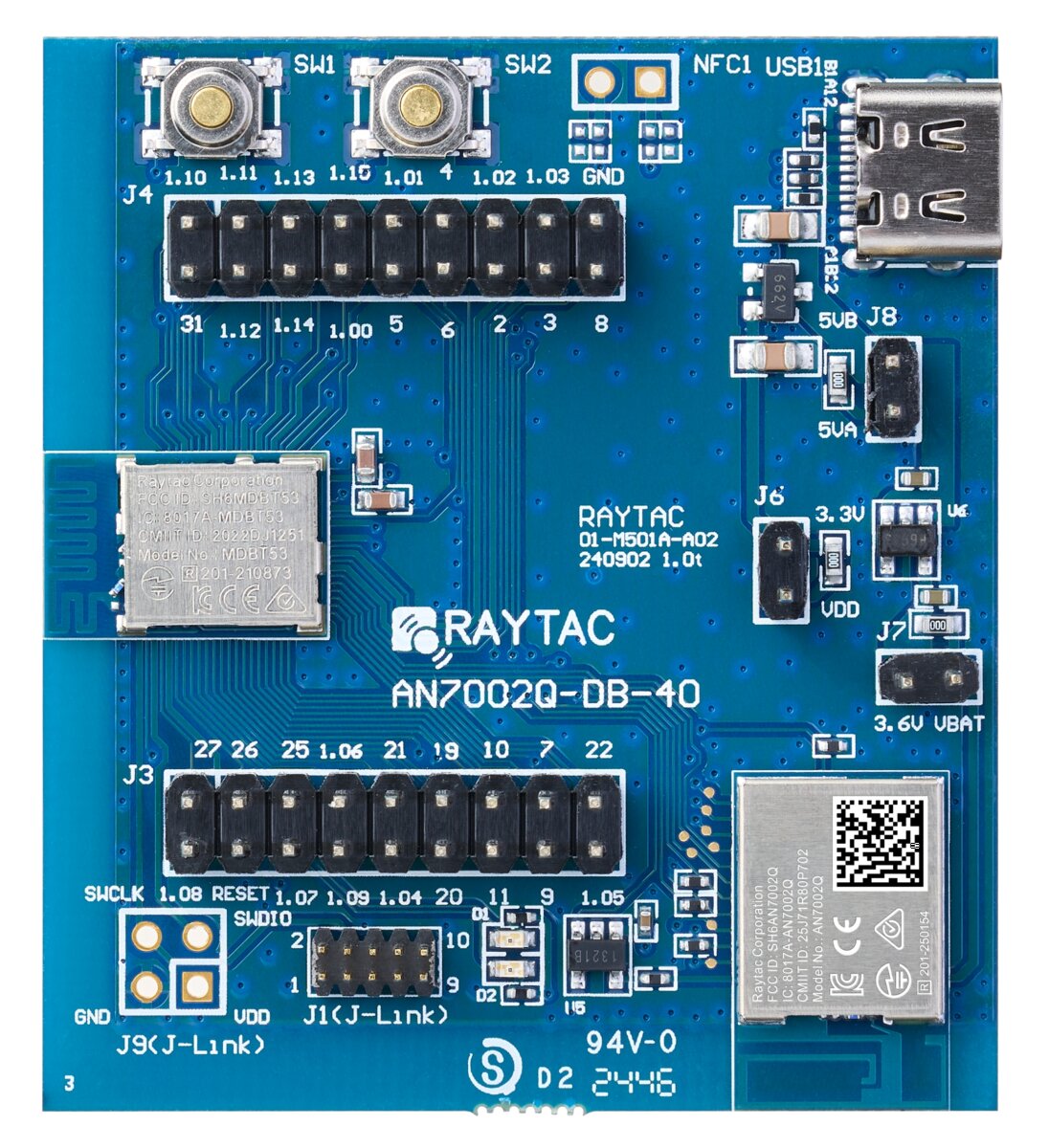

AN7002Q Series, Wi-Fi 6, LGA module; nRF7002 based
- Technologie
- Wi-Fi Module
- Partner
- Raytac
Die AN7002Q Wi-Fi 6 Modulserie bietet eine einfache Möglichkeit, embedded systems um leistungsfähiges Dual-Band Wireless Networking zu erweitern. Basierend auf einem dedizierten Wi-Fi 6 Companion-IC arbeitet sie sowohl im 2,4-GHz- als auch im 5-GHz-Band und unterstützt 20-MHz-Kanäle mit Single-Stream-SISO-Betrieb. Das Modul richtet sich an Anwendungen, bei denen ein vorhandener Host-Prozessor zuverlässige, sichere und energieeffiziente Wi-Fi-Konnektivität benötigt – ohne die Komplexität eines diskreten RF-Designs.
Die Anbindung an den Host erfolgt über Standard-SPI- oder QSPI-Interfaces; optionale Verschlüsselung macht die Integration für eine Vielzahl von Microcontrollern und Prozessoren besonders unkompliziert. Erweiterte Wi-Fi 6 Features wie Target Wake Time und OFDMA helfen, Performance und Energieverbrauch in dichten IoT-Deployments zu optimieren.
Umfassende Security- und Quality-of-Service-Funktionen sorgen dafür, dass sich das Modul gleichermaßen für Consumer-, Commercial- und Industrial-Umgebungen eignet. Mit seiner kleinen Baugröße, der integrierten Chip-Antenne und umfangreichen regulatorischen Zulassungen vereinfacht das AN7002Q die globale Einführung vernetzter Produkte.
Range features
Eine Übersicht auf hoher Ebene darüber, was diese Produktreihe bietet
- Wi-Fi 6 Dual-Band (2,4 GHz / 5 GHz) – Hochleistungsfähige, robuste Wireless-Konnektivität in stark belegten RF-Umgebungen
- 802.11ax mit Legacy-Support – Funktioniert mit moderner und älterer Wi-Fi-Infrastruktur für eine reibungslose Einführung
- 20 MHz SISO mit bis zu 86 Mbps – Ausgewogene Datenrate für IoT-Traffic, Firmware-Updates und Telemetrie
- Integrierter Companion-IC und RF front end – Minimiert den RF-Designaufwand und verkürzt die Time-to-Market
- Target Wake Time und Power-Save-Features – Unterstützt stromsparende, batteriebetriebene Designs
- SPI / QSPI Host-Interfaces mit optionaler Verschlüsselung – Einfache, sichere Anbindung an eine Vielzahl von Prozessoren
- 3-/4-Draht-Coexistence-Interface – Ausgelegt für einen störungsarmen Betrieb neben anderen 2,4-GHz-Radios
- Kompaktes 10,8 × 17,1 × 2,1 mm Modul mit Chip-Antenne – Spart PCB-Fläche und macht eine externe Antenne überflüssig
- Globale Funk- und Umwelt-Compliance – Erleichtert die Zertifizierung und unterstützt die weltweite Produktbereitstellung
- Station-, Wi-Fi Direct- und Soft AP-Modi – Flexible Nutzung als Client, Peer-to-Peer-Node oder Mini-Access-Point
Was ist in dieser Produktreihe enthalten?
Alle Varianten der Produktreihe und ein Vergleich dessen, was sie bieten
| Parameter | AN7002Q | AN7002Q-P | AN7002Q-U |
|---|---|---|---|
Wi-Fi standard | Wi-Fi 6 (802.11ax, a/b/g/n/ac) | Wi-Fi 6 (802.11ax, a/b/g/n/ac) | Wi-Fi 6 (802.11ax, a/b/g/n/ac) |
Bands | 2.4 GHz & 5 GHz | 2.4 GHz & 5 GHz | 2.4 GHz & 5 GHz |
Channel / streams | 20 MHz, 1×1 SISO | 20 MHz, 1×1 SISO | 20 MHz, 1×1 SISO |
Max PHY rate | 86 Mbps (MCS7) | 86 Mbps (MCS7) | 86 Mbps (MCS7) |
Host interface | SPI / QSPI | SPI / QSPI | SPI / QSPI |
Coexistence | 3- / 4-wire coexistence | 3- / 4-wire coexistence | 3- / 4-wire coexistence |
Antenna type | Chip antenna | PCB antenna | u.FL connector (external antenna) |
Dimensions (mm) | 10.8 × 17.1 × 2.1 | 10.8 × 17.1 × 2.1 | 10.8 × 16.4 × 2.1 |
Certifications / env | Global radio + RoHS, REACH, RED | Global radio + RoHS, REACH, RED | Global radio + RoHS, REACH, RED |
