Die Raytac MDBT50Q und MDBT50Q-P sind Bluetooth 5.0 Low Energy (BLE) Module auf Basis des Nordic Semiconductor nRF52840 SoC und wurden für leistungsstarke, stromsparende Wireless-Anwendungen entwickelt.
Diese Module integrieren eine umfangreiche Schnittstellen-Ausstattung – einschließlich GPIO, SPI, UART, I²C, I²S, PWM, ADC, NFC und USB – und ermöglichen so die einfache Anbindung an eine breite Palette von Peripheriegeräten und Sensoren.
Range-Merkmale
Ein Überblick auf hoher Ebene darüber, was diese Produktreihe bietet
- Multi-Protocol 2.4 GHz wireless – Bluetooth® 5, IEEE 802.15.4 und proprietäres RF
- Hohe RF-Performance – bis zu +8 dBm TX-Leistung, Receiver Sensitivity bis –103 dBm (BLE Long Range)
- Flexible Datenraten – Bluetooth 5 (2 Mbps, 1 Mbps, 500 kbps, 125 kbps), IEEE 802.15.4 (250 kbps)
- ARM® Cortex®-M4 (64 MHz) mit FPU, 1 MB Flash / 256 KB RAM
- Hardware-beschleunigte Security – mit ARM TrustZone® CryptoCell-310 und AES-Verschlüsselung
- Umfangreiche Peripheral-Ausstattung – USB 2.0 FS, SPI, QSPI, I²C, UART, I²S, PDM, PWM, ADC, NFC-A
- 48 GPIOs – mit EasyDMA für Low-CPU Datenübertragungen
- Advanced Power Management – 1,7–5,5 V Versorgung, On-Chip DC/DC & LDO, ultra-niedriger Sleep Current
- Nordic SoftDevice™ – ready mit concurrent Multi-Protocol Support
- On-air compatible – mit Nordic nRF52-, nRF51-, nRF24L- und nRF24AP-Serie
Downloads
für MDBT50Q Series, Bluetooth 5.4, LGA module; nRF52840 based
Was ist in dieser Produktreihe enthalten?
Alle Varianten der Produktreihe und ein Vergleich dessen, was sie bieten

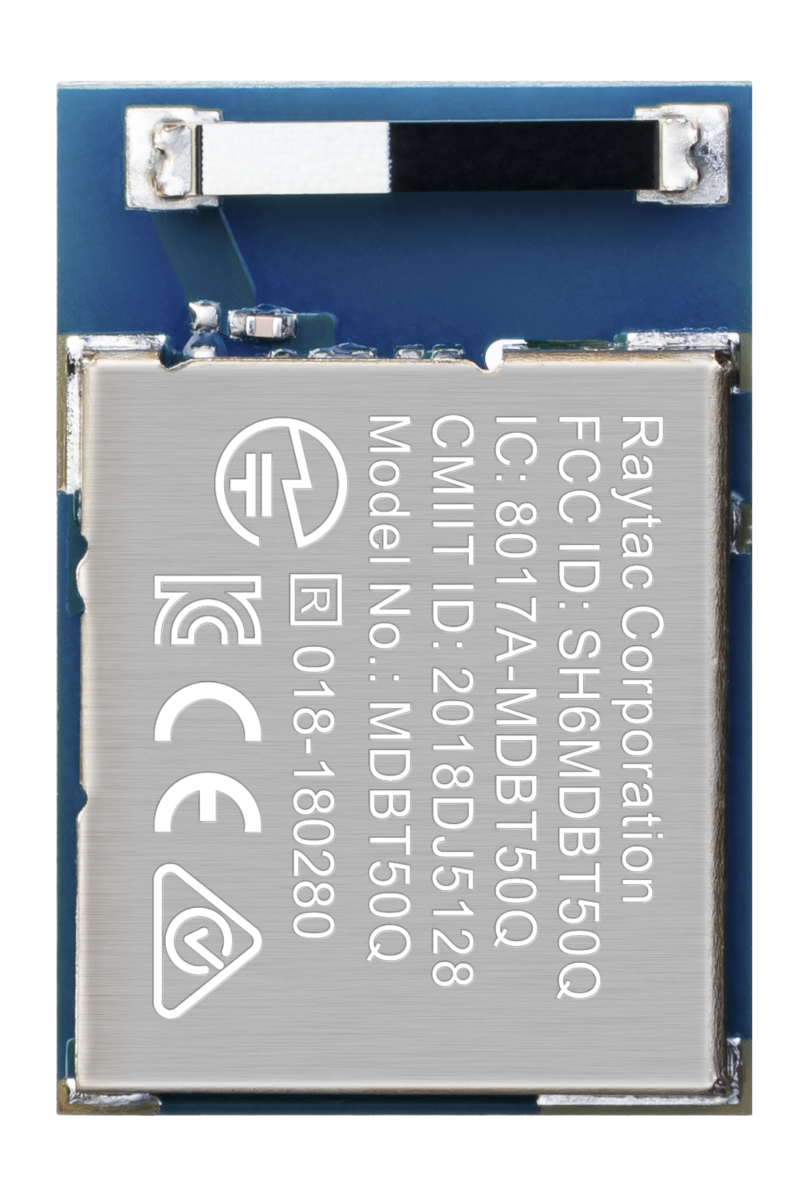

| Model | MDBT50Q-1MV2 | MDBT50Q-P1MV2 | MDBT50Q-U1MV2 |
|---|---|---|---|
SoC | nRF52840 | nRF52840 | nRF52840 |
Size (mm) | 10.5 x 15.5 x 2.2 | 10.5 x 15.5 x 2.0 | 10.5 x 15.5 x 2.05 |
Antenna | Chip | PCB | u.FL connector for external antenna |
RAM | 256K | 256K | 256K |
Flash memory | 1MB | 1MB | 1MB |
GPIO | 48 | 48 | 48 |
Bluetooth | BT5.2/BT5.1/BT5.0 | BT5.2/BT5.1/BT5.0 | BT5.2/BT5.1/BT5.0 |
Das Modul ist für stromsparende Wireless-Anwendungen ausgelegt, z. B. IoT-Sensoren und -Aktoren, Smart-Home-Geräte, Lighting- und Building-Automation, Industrial Monitoring, Wearables, Health- und Fitness-Geräte, interaktive Controller sowie standortbezogene Geräte, die von Bluetooth Low Energy und IEEE 802.15.4-Konnektivität profitieren.
Da die Chipantenne bereits angepasst (matched) und in das Modul integriert ist, müssen Ingenieure nur grundlegende Keep-out- und Ground-Plane-Empfehlungen einhalten, wodurch die RF-Layout-Komplexität im Vergleich zu einem diskreten Radio- und Antennendesign deutlich reduziert wird.
Ja, das Modul ist für den Dauerbetrieb von –40 °C bis +105 °C spezifiziert und eignet sich damit für Geräte, die in Technikräumen, Leuchten, industriellen Gehäusen und anderen thermisch anspruchsvollen Umgebungen installiert sind.
Mit einem Versorgungsbereich von 1,7 bis 5,5 V und integrierten DC/DC- und LDO-Reglern kann das Modul über Single-Cell- oder Multi-Cell-Batterien, geregelte 3,3-V-Rails oder 5-V-Systeme (mit entsprechender Regelung) versorgt werden, was die Integration in bestehende Designs vereinfacht.
Das Modul stellt bis zu 42 General-Purpose-I/O-Pins bereit, die als digitale Ein- und Ausgänge konfiguriert oder je nach Anwendung seriellen Bussen, Timern, PWM-Kanälen und anderen On-Chip-Peripherals zugewiesen werden können.
Ja, zusätzlich zu seinem 2,4-GHz-Radio verfügt das Modul über USB 2.0 Full-Speed sowie mehrere SPI-, I²C- und UART-Schnittstellen, sodass es in komplexeren Systemen als Wireless-Bridge, Gateway oder Co-Processor fungieren kann.
Das zugrunde liegende SoC unterstützt sehr geringe Sleep-Ströme in System OFF und System ON, On-Chip-DC/DC-Conversion, automatisiertes Peripheral Power Management sowie ein schnelles Wake-up über eine Real-Time Clock (RTC). Dadurch kann die Firmware Radio und CPU konsequent per Duty-Cycling betreiben – für eine lange Batterielaufzeit.
Das Radio wurde bereits getestet und für wichtige Regionen – darunter Nordamerika, Europa und Teile des Asia-Pacific-Raums – zugelassen. Dadurch kann sich die Endprodukttestung häufig auf Integration und EMC konzentrieren, statt eine vollständige RF-Zertifizierung von Grund auf durchzuführen – das spart Zeit und Kosten.
Ja, das Modul ist als RoHS- und REACH-konform deklariert, was den Einsatz in Märkten und Branchen unterstützt, die strenge Beschränkungen für gefährliche Stoffe durchsetzen.
Die Produktinformationen verweisen auf Companion Modules derselben Familie, die PCB-Antennen oder u.FL-Connectoren für externe Antennen bieten. So können Entwickler für jedes Projekt die passende RF-Konfiguration auswählen und gleichzeitig eine ähnliche Hardware-Plattform beibehalten.
