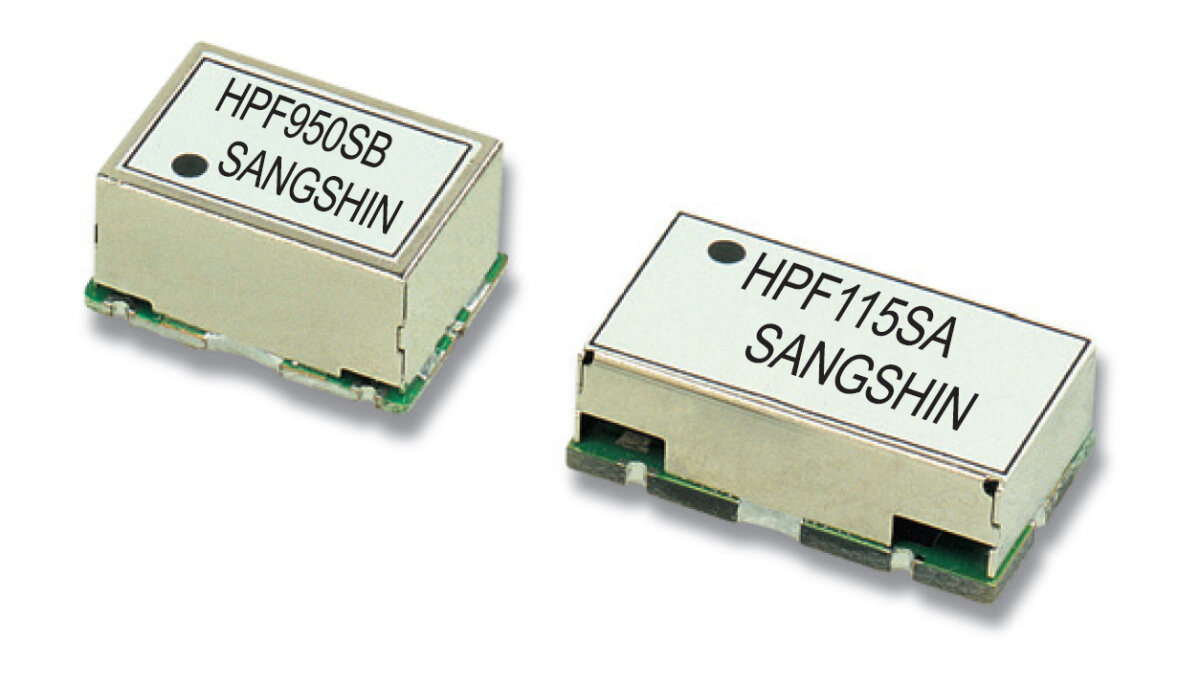

LC Hochpass-Filter
Sangshin bietet eine Reihe von LC-Hochpassfiltern in einem unteren Frequenzbereich von 100kHz bis 400MHz an.
Die Filter basieren auf diskreten Kondensatoren und Induktivitäten. Das optimierte Design bietet hohe Leistung zu wettbewerbsfähigen Kosten.
Geringe Einfügungsdämpfung und hohe Frequenzselektivität sind die weiteren Vorteile über die verfügbaren Frequenzbereiche.
Kundenspezifische Ausführungen sind ebenfalls möglich – bitte kontaktieren Sie uns für weitere Informationen.
Geeignet für Anwendungen wie: PCS, DCS, GPS, GSM, Wireless LAN, DMB/DAB, WIBRO/WIMAX, CATV
Eigenschaften
- konzentrierte Elemente
- Niedrige Einfügedämpfung
- Hohe Frequenzselektivität
- Großer Frequenzbereich 100kHz – 400MHz
- Betriebstemperaturbereich (-30°C bis + 85°C)
- Verfügbar in BPF, LPF, DPX
- als Tape and Reel verfügbar
- RoHS-Konformität
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Model | Centre frequency | Bandwidth (MHz) | Insertion loss | Attenuation (dB) |
|---|---|---|---|---|
HPF110S20A | 110 MHz | 110 – 130 | 1.5 dB | 65 @ 80 MHz |
HPF115SA | 115 MHz | 115 – 200 | 2 dB | 5 @ 110 MHz |
HPF400SA | 400 MHz | 400 – 2700 | 2 dB | 35 @ 315~317 MHz |
HPF950SB | 950 MHz | 950 – 2150 | 1.5 dB | 15 @ DC~870 MHz |
HPF1300MHz | 1300 MHz | 1300 – 2700 | 3 dB | 40 @ DC~600 MHz |
