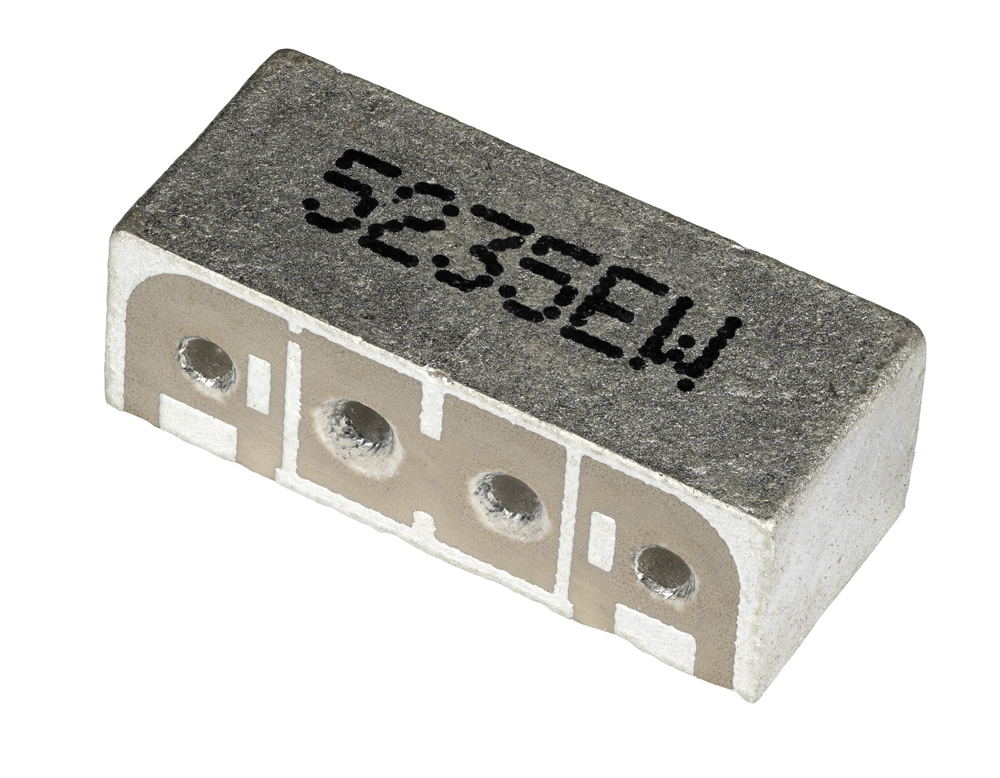

Keramische Koaxialresonator-Bandpassfilter

Technologie
HF Filter
Partner
Johanson Technology

Johansons keramische Koaxial-Resonatorfilter mit hoher Rückweisung bieten eine hervorragende Schmalband-Filterleistung.

Diese oberflächenmontierbaren keramischen Monoblock-Hohlraumfilter sind in der Lage, 50dB in weniger als 160MHz zu unterdrücken und sind optimiert für Anwendungen wie UNII, U-NII Low, U-NII High, U-NII Upper, U-NII-2A, U-NII-3, und 802.11ax.

AEC-Q200 Automotive-Qualifizierung ist bei Bedarf verfügbar.

Keramische Koaxialresonator-Bandpassfilter
IntroDownloadsSpezifikationenKontakt

Downloads

für Keramische Koaxialresonator-Bandpassfilter

pdf
Johanson Technology – Product Catalogue
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

ModelFrequencyInsertion lossReturn lossAttenuation

5235CR45A0180

5150-5330 MHz

1.8 dB

10 dB

25dB @ 100-48055 typ. (45 min.) @ 30 – 2700 MHz

48 typ. (42 min.) @ 3453 – 3547 MHz

45 typ. (40 min.) @ 3667 – 3883 MHz

52 typ. (50 min.) @ 5490 – 5850 MHz

5697CR45A0360

5490-5850

1.7 dB

10 dB

48 typ. (43 min.) @ 30-2700 MHz

45 typ. (42 min.) @ 3453-3547 MHz

45 typ. (40 min.) @ 3667-3883 MHz

52 typ. (50 min.)@ 5150 – 5330 MHz
