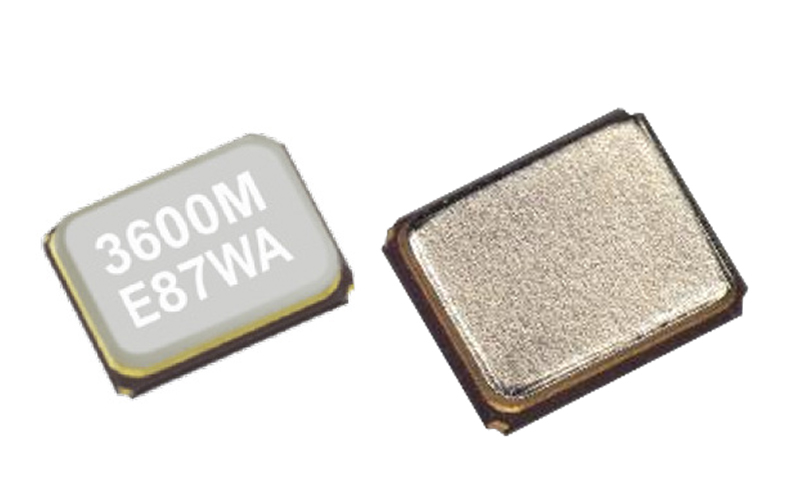

Epsons Produktreihe von MHz-Oberflächenmontage-Kristallen ist ideal für zahlreiche Anwendungen. Ob Bluetooth, W-Lan, ISM-Band-Radio oder das Taktgeben von MPUs, die Vielzahl an Miniaturgehäusen kann in IoT-Designs, tragbaren Produkten, Gesundheitsgeräten und vielem mehr verwendet werden. Die umfangreiche Produktreihe bietet eine Vielzahl von Optionen in Bezug auf die Spezifikation je nach den erforderlichen Anforderungen.
FC1210AN (1,2×1,0mm). ±10ppm standardmäßig bei -20+75ºC, aber weitere Temperaturbereiche verfügbar. Hervorragend geeignet für drahtlose Module und kleine Verbraucherprodukte. 32MHz-100MHz verfügbar.
FA-118T (1,6×1,2). Vielzahl an Toleranzen, Stabilitäten und Temperaturbereichen zur Auswahl, ±1ppm im ersten Jahr Altern ebenfalls. Ideal für Konnektivität, Mobiltelefone, Bluetooth.
FA-128 (2,0×1,6). Nun ein Industriestandard. ±10ppm als RF-Referenz oder ±30ppm für Taktgebung, verfügbar in einer Vielzahl von Lastkapazitäten und ebenfalls bis zu 85ºC. Der FA2016AA in der gleichen Größe bietet die Automobil-Qualifikation nach AEC-Q200.

Funktionen der Produktreihe
Eine Übersicht über das, was diese Produktreihe bietet
- Ideal für kleine Anwendungen
- Verschiedene Gehäusegrößen verfügbar von 1,2×1,0mm bis 3,2×2,5mm
- Mehrere Optionen für Verpackungs-/Rollen-Größen
- Erweiterte Temperaturbereichsoptionen nach Automobilnorm AEC-Q200
- Optionen mit geringem Altern verfügbar
- Reihe von Standardfrequenzen verfügbar (einschließlich Referenzdesigns)
- Kundenspezifische Frequenzen und Spezifikationen können berücksichtigt werden
- ROHS-konforme Geräte
Verfügbare Modellvariationen
Alle Varianten der Produktreihe und ein Vergleich dessen, was sie bieten
Epson series | Package (mm) | Frequency (MHz) | Frequency tolerance (ppm) | Operating temperature range (°C) |
---|---|---|---|---|
FC1210AN | 1.2 x 1.0 x 0.3 | 32-100 | ±10 | +/-10 / -20 to +75+/-15 / -30 to +85+/-20 / -40 to +85 |
FA-118T | 1.6×1.2×0.35 | 24-54 | ±10, ±30 | +/-12 / -20 to +75+/-30 / -20 to +75 |
FA-128 | 2.05 x 1.2 x 0.6 | 16-54 | ±10, ±30 | +/-10 / -20 to +75+/-30 / -20 to +75* contact about +85 to +105 |
FA2016AN (AEC-Q200) | 2.05 x 1.2 x 0.6 | 16-54 | ±10 | +/-20 / -40 to 85+/-50 / -40 to 125 |
