Surface Mount Industry Standard Clock Oscillators

Technologie
Oszillatoren
Partner
Epson

Die Epson-Produktreihe konzentriert sich auf Standardfrequenzen in branchenüblich anerkannten Gehäusen, von winzigen 2×1,6 mm bis zu den ausgereiften, aber immer noch weit verbreiteten 7×5 mm. Die Spezifikationen sind perfekt für heutige industrielle Anforderungen mit 50ppm @ -40°C + 85°C als Standard, Temperaturbereiche bis zu 105°C verfügbar, Stabilität bis zu ±25ppm, dem geringsten Energieverbrauch und programmierbaren SPXOs mit geringem Energieverbrauch und attraktiven Jitter-/Phasenrauschen, die die Anforderungen außerhalb des Standards bedienen.

SG2016CAN. Der kleinste Oszillator in der Familie, 2×1,6 mm, aber immer noch in den gleichen Standardfrequenzen verfügbar (auf Anfrage erhältlich), hat eine Versorgungsspannung von 1,8-3,3V und Optionen für höhere Stabilität oder größere Betriebstemperaturbereiche.

SG210STF. Vielleicht jetzt die gebräuchlichste Größe für oberflächenmontierte Oszillatoren. Diese CMOS-Ausgangs-4-Pad-Uhr ist sehr beliebt.

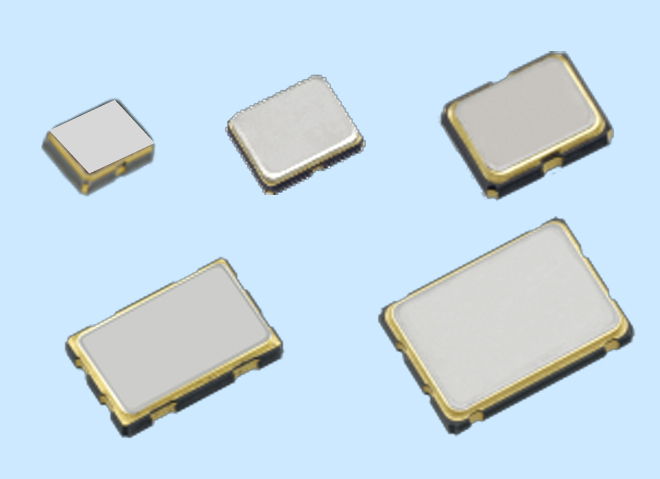

SG3225CAN, SG5032CACN, SG7050CAN. 3,2×2,5, 5,2×2,5 & 7×5 mm sind scheinbar schon immer vorhanden. Sie werden weiterhin weit verbreitet in einer Vielzahl von Anwendungen verwendet, bei denen Platz nicht entscheidend ist, und bieten alle Funktionen ihrer kleineren Gegenstücke.

Surface Mount Industry Standard Clock Oscillators

Eigenschaften

Ein Überblick, was diese Produktreihe bietet

  • Liste der Standardfrequenzen verfügbar in Festfrequenzoszillatoren
  • Hauptsächliche branchenübliche Oberflächenpakete abgedeckt von 2×1,6mm – 7x5mm
  • Programmierbare Option für nicht standardmäßige Frequenzen, mit niedrigem Energieverbrauch und attraktivem Jitter/Phasenrauschen
  • Die meisten unterstützen eine Versorgungsspannung von 1,8V bis 3,3V
  • 50ppm -40+85 als Standard
    • Erweiterte Temperaturbereiche als Option bis zu +105ºC
  • Optionen mit hoher Stabilität möglich
  • Niedriger Energieverbrauch

Verfügbare Modellvariationen

Alle Varianten in der Reihe und ein Vergleich dessen, was sie bieten

Epson seriesPackage (mm)OutputFrequency tolerance (ppm)Supply voltage

SG2016CAN

2.0×1.6

CMOS

±25ppm/-20+70℃

±50ppm/-40+85℃

±50ppm/-40+105℃

1.8 V to 3.3 V

SG210STF

2.5×2.0

CMOS

±25ppm/-20+70℃

±50ppm/-40+85℃

±50ppm/-40+105℃

1.8 V to 3.3 V

SG3225CAN

3.2×2.5

CMOS

±25ppm/-20+70℃

±50ppm/-40+85℃

±50ppm/-40+105℃

1.8 V to 3.3 V

SG5032CAN

5×3.2

CMOS

±25ppm/-20+70℃

±50ppm/-40+85℃

±50ppm/-40+105℃

1.8 V to 3.3 V

SG7050CAN

7×5

CMOS

±25ppm/-20+70℃

±50ppm/-40+85℃

±50ppm/-40+105℃

1.8 V to 3.3 V
