QSFP+ Transceiver für Video-Anwendungen

Dieses QSFP+-Transceiver-Paar wurde speziell für die 4K 60Hz-Videoübertragung auf Basis einer Vierkanal-Optical-Sub-Assembly-Optik entwickelt, die von Coreteks eigenen Experten konzipiert und gefertigt wurden.

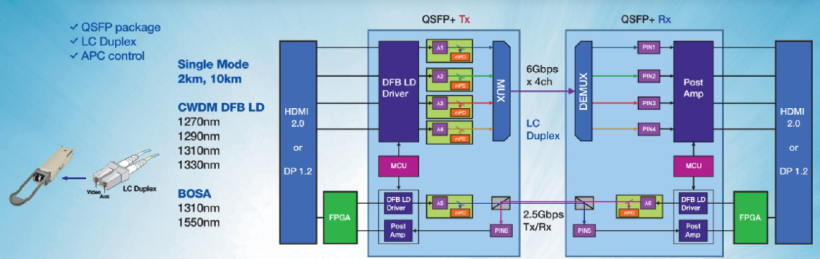

Das elektrische Signal von einer Videoquelle, z. B. HDMI 2.0 oder Display Port 1.2, wird mithilfe von vier Laserdiodentreibern und vier CWDM-Lasern in vier optische Signale umgewandelt, die optisch gemultiplext werden, um den Anschluss an eine einzelne Faser mit einem LC-Stecker zu ermöglichen. Nach der Übertragung über maximal 10 km wird das optische Signal gedemultiplext. Das elektrische Signal wird dann mit vier PIN-TIAs und Nachverstärkern wieder in das ursprüngliche Videosignal umgewandelt.

Eine separate bidirektionale Glasfaserverbindung mit 2,5 Gb/s ermöglicht die Übertragung von Steuersignalen.

QSFP+ Transceiver für Video-Anwendungen

Eigenschaften

  • 4K 60 Hz (4:4:4) Videosignalübertragung
  • Betriebstemperatur von -10° to 70°C
  • Single-Mode-Faser (SMF), 10 km, Duplex-LC-Stecker
  • Geringe Leistungsaufnahme <4W
  • Quad-TOSA mit 4 x 6 Gb/s CWDM ungekühlten DFB-Kanälen (1270 / 1290 / 1310 / 1330 nm), gemultiplext auf einer Faser
  • Quad-ROSA mit 4 x 6 Gb/s PIN-TIA Kanälen (1270 / 1290 / 1310 / 1330 nm) demultiplexed von einer Faser
  • Separater bidirektionaler Fibre Channel mit 2,5 Gb/s (1310 / 1550 nm)

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

ModelTransmitter (quad-TOSA)Receiver (quad-ROSA)Bi-DiEntfernung

CT-6025VQT-CB4L

4 CWDM DFB channels, each 6 Gb/s

n/a

2.5 Gb/s (1310 / 1550 nm)

10 km SMF

CT-6025VQR-CB4L

n/a

4x PIN-TIA channels, each 6 Gb/s

2.5 Gb/s (1550 / 1310 nm)

10 km SMF
