Gehäuse und Steck­verbinder für optische Transceiver Trans Das

Design und Leiterplatten-Layout der Gehäuse und Steck­verbinder können flexibel konfiguriert werden: Belly-to-Belly-Anwendungen mit einzelnen 1xN-Käfigtypen, gestapelte Baugruppen mit integrierten Lichtleitern und Steck­verbinder, die den Platzierungsprozess auf der Leiterplatte vereinfachen.

Zu den Optionen gehören Kühlkörper, spezielle Lichtleiter, verlängerte EMI-Finger, EMI-Dichtungen aus elektrisch leitfähigem Gummi, Beschichtung mit Nickel (Ni).

Elektrische Steck­verbinder sind entweder mit 0,38 µm oder 0,76 µm Goldbeschichtung erhältlich und werden aus einem Hochtemperatur-LCP (Liquid Crystal Polymer) Gehäuse mit UL 94V-0-Einstufung hergestellt.

Gehäuse und Steckverbinder für optische Transceiver Trans Das

Eigenschaften

  • Einzelne SFP-Gehäuse (1×1) können zur idealen Integration in bestehende Fertigungsprozesse entweder eingepresst oder gelötet werden.
  • Optionale EMI-Dichtungen, verlängerte EMI-Kontaktfinger/Federn oder eine Kombination aus beidem bieten in kritischen Anwendungen maximale Leistung.
  • Kundenspezifische Anpassung von Pin Belegung, Metallbeschichtung und EMV-Abschirmung kann vorgenommen werden.
  • Zu den typischen Anwendungen gehören z.B. Router, Switches, Server, Netzwerkknotenpunkte und Medizinische Geräte.
  • Die gesamte Produktpalette kann in dem industriellen Temperaturbereich von -40 bis 85°C eingesetzt werden.
  • Die Baugruppen werden produktabhängig, mit/ohne Lichtleiter in 2×1, 2×2, 2×4, 2×5, 2×6 und 2×8 angeboten.

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

MSATypenInstallationLichtleiterMaterialSteck­verbinderKühlkörper

SFP 1xN

1×1, 1×2, 1×4, 1×6

Press-Fit / Solder

Optionen erhältlich

Kupfer-Legierung

Optionen erhältlich oder integriert

Optionen erhältlich

SFP 2xN

2×2, 2×4, 2×5, 2×6, 2×8

Press-Fit

Optionen erhältlich

Kupfer-Legierung

integriert

SFP+ 1xN

1×1, 1×4, 1×6

Press-Fit

Optionen erhältlich

Kupfer-Legierung (Ni-beschichtet)

Optionen erhältlich

SFP+ 2xN

2×1, 2×2, 2×5, 2×6, 2×8

Press-Fit

Optionen erhältlich

Kupfer-Legierung

(Ni-beschichtet)

integriert

SFP28

s. SFP+

s. SFP+

See SFP+

See SFP+

erhältlich

s. SFP+

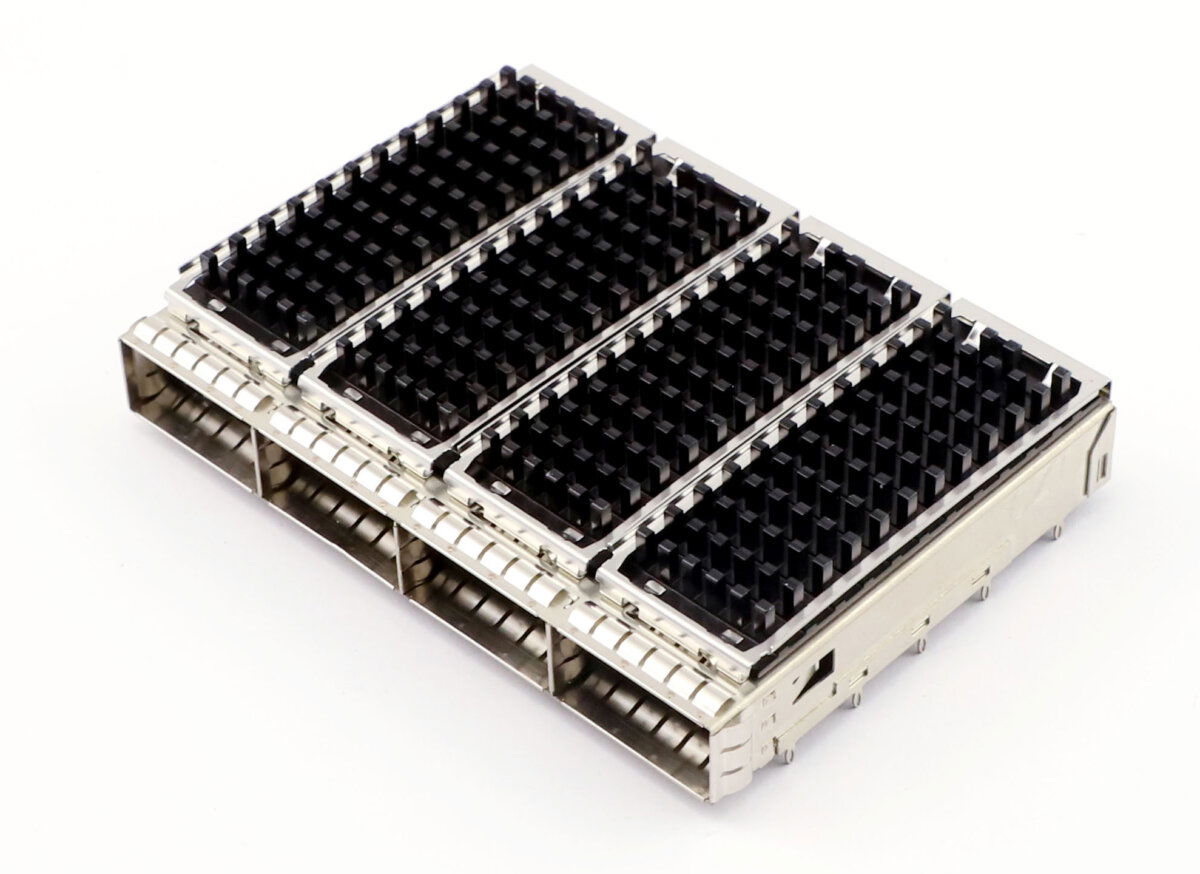

QSFP+

1×1, 1×3, 1×4

Press-Fit

Kupfer-Legierung

(Ni-beschichtet)

erhältlich

Optionen erhältlich

QSFP28

s. QSFP+

s. QSFP+

s. QSFP+

s. QSFP+

erhältlich

s. QSFP+

XFP

1×1

Press-Fit

Kupfer-Legierung

Optionen erhältlich

CFP2

1×1

Press-Fit

Kupfer-Legierung

(Ni-beschichtet)

erhältlich
