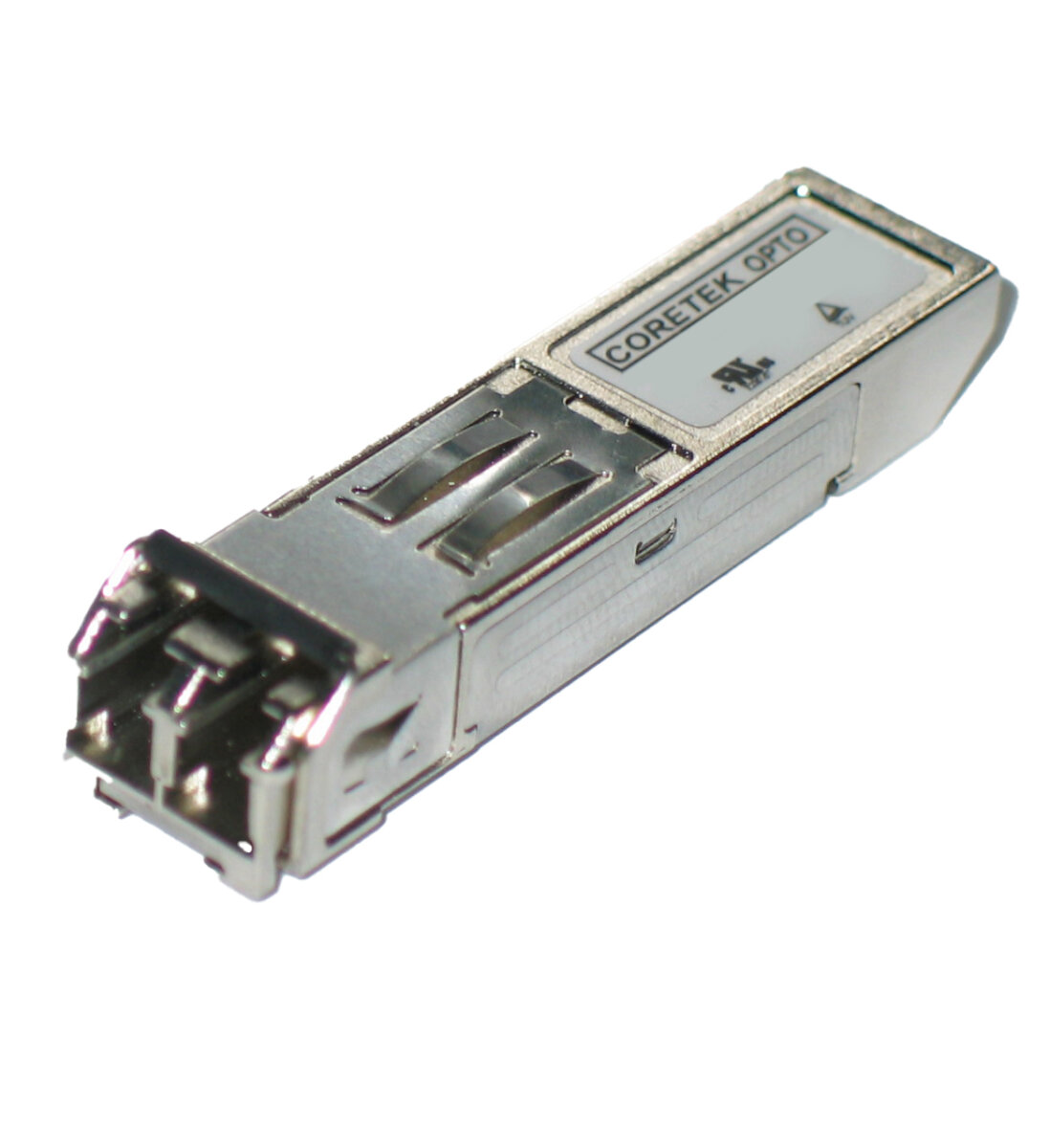

CT-4250NSP-SE1L-E 4.25Gb/s Multimode VCSEL SFP Fibre Transceiver
- Technologie
- Glasfaser-Transceiver
- Partner
- Coretek
Der CT-4250NSP-SE1L-E ist ein kompakter Small Form Factor Pluggable (SFP) Optical Transceiver, der für serielle Fibre-Channel-Verbindungen über Multimode-Faser ausgelegt ist.
Bei einer nominalen Wellenlänge von 850 nm unterstützt er Datenraten von 1.062 bis 4.25 Gbps und eignet sich damit für Multi-Rate-Umgebungen und sich weiterentwickelnde Storage-Netzwerke. Das Modul ist für Kurzstreckenanwendungen optimiert und ermöglicht Link-Distanzen von bis zu 150 m auf 50/125 µm Faser sowie 70 m auf 62.5/125 µm Faser. Eine einzelne +3.3-V-Versorgung speist den integrierten 850-nm-VCSEL-Sender und den hochempfindlichen Empfänger und vereinfacht so das Design der Versorgungsschienen.
Das Gerät umfasst eine Duplex-LC-Optikschnittstelle sowie eine AC-gekoppelte differentielle elektrische Schnittstelle und erleichtert damit die Integration in Standard-Host-Boards. Eine digitale Diagnoseüberwachung über eine Zwei-Draht-Seriellschnittstelle (SFF-8472-konform) liefert Echtzeit-Einblicke in Betriebsparameter, um die Zuverlässigkeit zu erhöhen und vorausschauende Wartung zu ermöglichen. Das Design ist für raue Umgebungen ausgelegt und bietet einen erweiterten Gehäuse-Betriebstemperaturbereich von –40 bis +85 °C. Intern zeigt ein Blockdiagramm auf Seite 3 getrennte optische und elektrische Unterbaugruppen mit integrierten Steuerungs-, Speicher- und Sicherheitsfunktionen für einen robusten Betrieb.
Merkmale der Produktreihe
Ein Überblick auf hoher Ebene darüber, was diese Produktreihe bietet
-
Multi-Rate-Betrieb mit 1,062–4,25 Gbit/s – Unterstützt mit einem einzigen Transceiver ein breites Spektrum an Fibre-Channel-Link-Geschwindigkeiten.
-
850-nm-Multimode-VCSEL-Design – Optimiert für Short-Reach-Links über Standard-Multimode-Faser bei geringem Leistungsbedarf.
-
Reichweite bis zu 150 m auf 50/125-µm-Faser – Ermöglicht eine flexible Installation in Rechenzentren, Verteilerräumen und für kurze Inter-Rack-Verbindungen.
-
Erweiterter Gehäusetemperaturbereich von –40 bis +85 °C – Geeignet für industrielle Anwendungen, den Außeneinsatz und nicht klimatisierte Umgebungen.
-
Einzelne +3,3-V-Versorgung mit AC-gekoppeltem differentiellen I/O – Vereinfacht die Host-Stromversorgung sowie das High-Speed-Design für Signalintegrität.
-
Duplex-LC-Optikschnittstelle – Kompakter, weit verbreiteter Steckverbinder zur einfachen Integration in bestehende Glasfaser-Infrastrukturen.
-
Digitale Diagnostik über Two-Wire-Schnittstelle – Bietet Echtzeitüberwachung für einfachere Wartung und Fehlersuche.
-
Integriertes TX Disable, TX Fault und LOS – Verbessert Systemsteuerung und Schutz durch klare Statusanzeigen.
