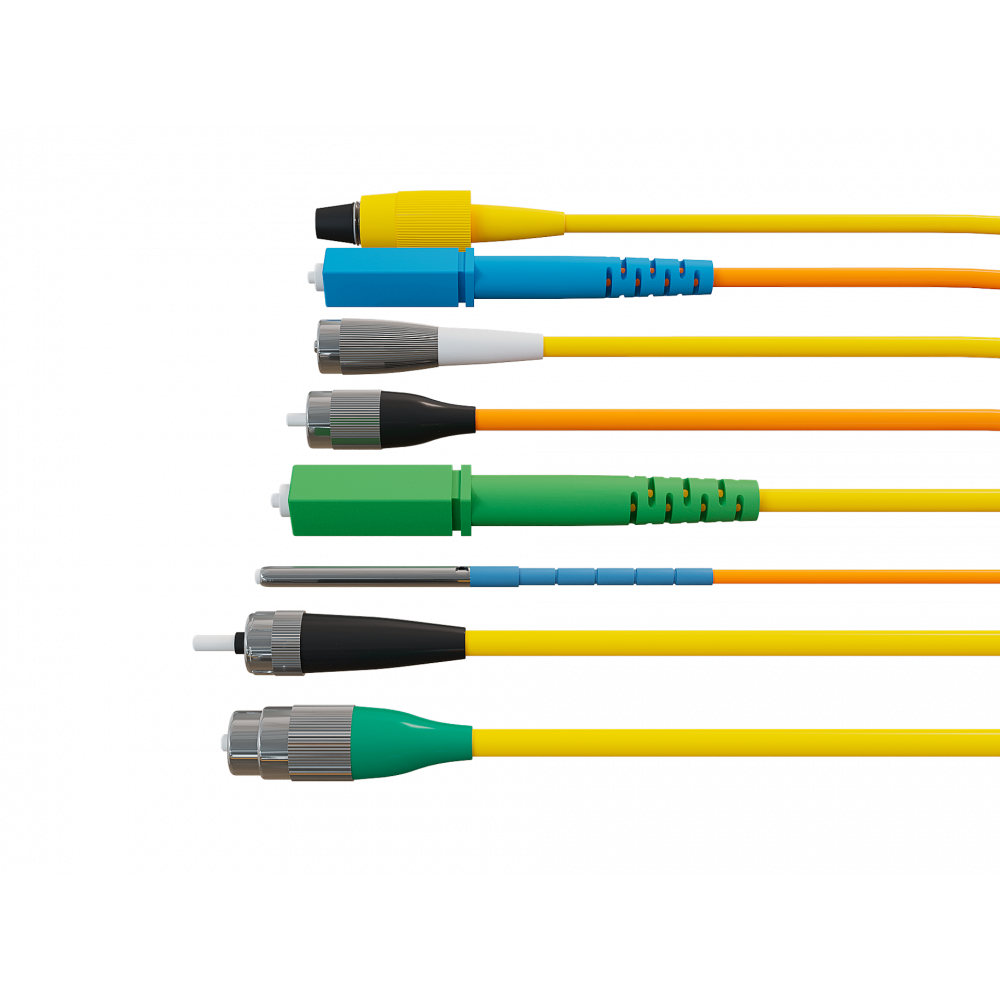

Glasfaser-Patchkabel für die Verbindung
- Technologie
- Passive faseroptische Komponenten
- Partner
- AC Photonics
Die Interconnect-Produktpalette von AC Photonics zeichnet sich durch die Verwendung von hochwertigen Glasfaserkabeln und Steckverbindern aus und bietet einen flexiblen Ansatz für kundenspezifische Lösungen bei gleichzeitig kurzen Lieferzeiten.
Die Patchkabel, die manchmal auch als Glasfaserjumper bezeichnet werden, sind mit Multimode- (MM), Singlemode- (SM) und polarisationserhaltenden (PM) Fasern erhältlich.
Zu den Standardsteckern gehören FC, SC, ST, LC, MU in Simplex- und Duplex-Konfiguration. Spezielle Steckverbinder (E-2000, F-3000 usw.) und PC/UPC/APC-Typen sind ebenfalls ohne Weiteres erhältlich.
Eigenschaften
- Hohe Rückflussdämpfung (RL) und geringe Einfügedämpfung (IL)
- Strenge mechanische und umweltbedingte Testbedingungen zur Gewährleistung minimaler Verlustschwankungen
- Steckertypen: Polierter Stecker (PC), ultrapolierter Stecker (UPC) und gewinkelter polierter Stecker (APC)
- Das Preis-/Leistungsverhältnis (Zuverlässigkeit und Stabilität) ist nicht mit billigen, minderwertigen Patchkabeln vergleichbar.
- Typische Anwendungen, bei denen die Leistung von entscheidender Bedeutung ist, sind Telekommunikationssysteme, CATV-Netze, Langstrecken- und Kern-Glasfasernetze.
- PM-Anschluss Achsausrichtung auf langsame Achse, schnelle Achse, langsame Achse 45° zur Taste oder Taste entriegelt
- Pigtails in den Ausführungen blanke Faser, 900-µm-Losrohr, 900-µm-Dichtpuffer oder 1,6/2/3-mm-Mantel
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Patchkabel Fasertyp | IL – PC FC-SC-LC / ST-MU (dB) | IL – UPC FC-SC-LC / ST-MU (dB) | IL – APC FC-SC-LC / ST-MU (dB) | RL – PC (dB) | RL – UPC (dB) | RL – APC (dB) | ER (dB) |
|---|---|---|---|---|---|---|---|
SM | 0.2 / 0.25 | 0.2 / 0.25 | 0.2 / 0.30 | 40 | 50 | 60 | n/a |
MM | 0.2 / 0.25 | n/a | 0.2 / 0.30 | 30 | n/a | 35 | n/a |
PM | 0.2 / 0.25 | 0.2 / 0.25 | 0.2 / 0.30 | 40 | 50 | 60 | 20 |
