FO-Komponenten für optische Netze

Das Angebot von AC Photonics an Produkten zur Leistungsüberwachung von Lichtwellen­leitern (LWL) umfasst eine Auswahl an Photodioden (PD), Abgriffs-Photodioden, Faser-Scramblern, Konvertern von Single-Mode- (SM) zu Multi-Mode-Fasern (MM) und Kollimatoren für Einzel-/Doppel-/Multifasern oder Polarisationserhaltende Fasern (PM).

Photodioden sind als Standard-InGaAs-PIN, hochlineare InGaAs-PIN, Mini-InGaAs-PIN und eine High-Speed-PIN für 800-900 nm erhältlich.

Tap-Photodioden sind als uni- und bi-direktionale Hybridgeräte erhältlich, die einen Dünnfilm-Tap und eine PIN mit Tap-Verhältnissen von 1-10% integrieren.

Die Faserscrambler- und Konverterprodukte eignen sich sehr gut für Test- und Mess- und Instrumentierungsanwendungen.

FO-Komponenten für optische Netze

Eigenschaften

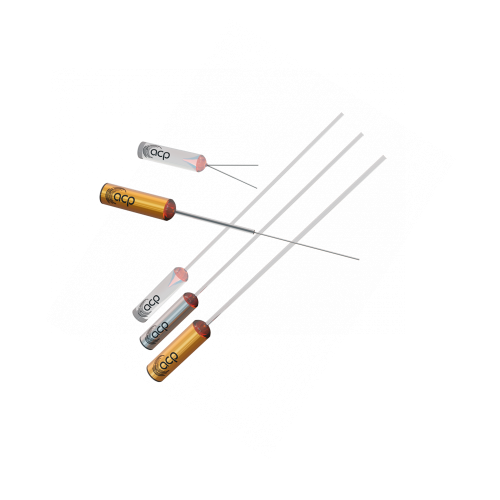

  • Einzel-/Doppel-/Multifaser-Kollimatoren zeichnen sich durch geringe Einfügedämpfung und niedrige Rückreflexion aus und eignen sich besonders für den Laboreinsatz, die Kollimation von Laserstrahlen und Faser-Faser-Kopplungsanwendungen
  • SM-zu-MM-Faserkonverter verfügbar für 850 nm, 1310 nm, 1550 nm Standardwellenlängen oder kunden­spezifisch
  • Uni- und bidirektionale integrierte Abgriffsdetektoren weisen geringe Einfügeverluste und polarisationsabhängige Verluste auf, kombiniert mit einem niedrigen Dunkelstrom, alles in einem sehr kompakten Gehäuse
  • PM-Faserkollimatoren bieten ein hohes Extinktionsverhältnis von 20 dB typisch, 22 dB minimal und sind in Konfigurationen mit einer oder mehreren Fasern erhältlich
  • Die Mini-InGaAs-PIN-Photodiode verfügt über eine 300 µm große aktive Fläche mit einem breiten Betriebswellenlängenbereich von 1000 bis 1600 nm
  • Die Hoch­geschwindig­keits-PIN-Photodiode für 800-900 nm kann mit HI780-, 50/125- oder 62,5/125-Fasertypen oder kunden­spezifisch konfiguriert werden
  • Der MM-Faserscrambler zeichnet sich durch niedrige Einfügedämpfungen in beiden Richtungen aus und bietet eine vollständig gefüllte Modenverteilung

Downloads

für FO-Komponenten für optische Netze

pdf
AC Photonics – Products Brochure
Download
pdf
AC Photonics – Capabilities Component Design
Download
pdf
AC Photonics – Case Study Telecom Equipment
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Photodiode typeFibre pigtailWavelength range (nm)Typical applications

Highly Linear InGaAs

Bare Fibre, 900 µm Jacket

1000 to 1650

Communications Systems, Power Monitor, Analog Receivers

InGaAs PIN

Bare Fibre, 900 µm Jacket, Free Space

1000 to 1650

DWDM Power Monitoring, EDFA Gain and Power Monitor, OADM, OXC, Communications Systems

Mini InGaAs PIN

Bare Fibre, 900 µm Jacket

1000 to 1650

Communications Systems

High-Speed 860 nm PIN

Bare Fibre, 900 µm Jacket, Free Space

800 to 900

Communications Systems

Uni- and Bi-directional Tap

Bare Fibre, 900 µm Loose Tube

1270 to 1350,

1510 to 1590,

1570 to 1610,

1270 to 1350/1510 to 1610

EDFA Power Control, DWDM Monitoring, Network Switching

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Product typeFibre typePigtail styleOperating wavelength (nm)Bandwidth (nm)

MM Fibre Scrambler

50/125, 62.5/125

Bare Fiber, 900 µm Loose Tube, 3mm Jacket, 2mm Jacket

850, 1310, 1550, Custom

±40

SM to MM Fibre Converter

50/125, 62.5/125, 100/140

Bare Fiber, 900 µm Loose Tube, 3mm Jacket, 2mm Jacket

850, 1310, 1550, Custom

±50

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Collimator typeOperating wavelength (nm)Beam diameter / lens (mm)Fibre typeWorking distance (mm)

Single Fibre

1310±30, 1550±30, 1310/1550±30, 980/1550±30

≤ 0.45 / Փ1.8

≤ 0.35 / Փ1.0

SMF-28e, SMF-28e Ultra, Corning ZBL

1 to 70

Dual Fibre

1310±30, 1550±30, 1310/1550±30, 980/1550±30

≤ 0.45 / Փ1.8

≤ 0.35 / Փ1.0

SMF-28e, SMF-28e Ultra, Corning ZBL

1 to 70

Multi-Fibre

1310±30, 1550±30, 1310/1550±30, 980/1550±30

≤ 0.50 / Փ1.8

SMF-28e, SMF-28e Ultra, Corning ZBL

1 to 70

PM Fibre

1310±30, 1550±30, Custom

– / Փ1.8 Lens

– / Փ1.0 Lens

PM1310, PM1550

1 to 70
