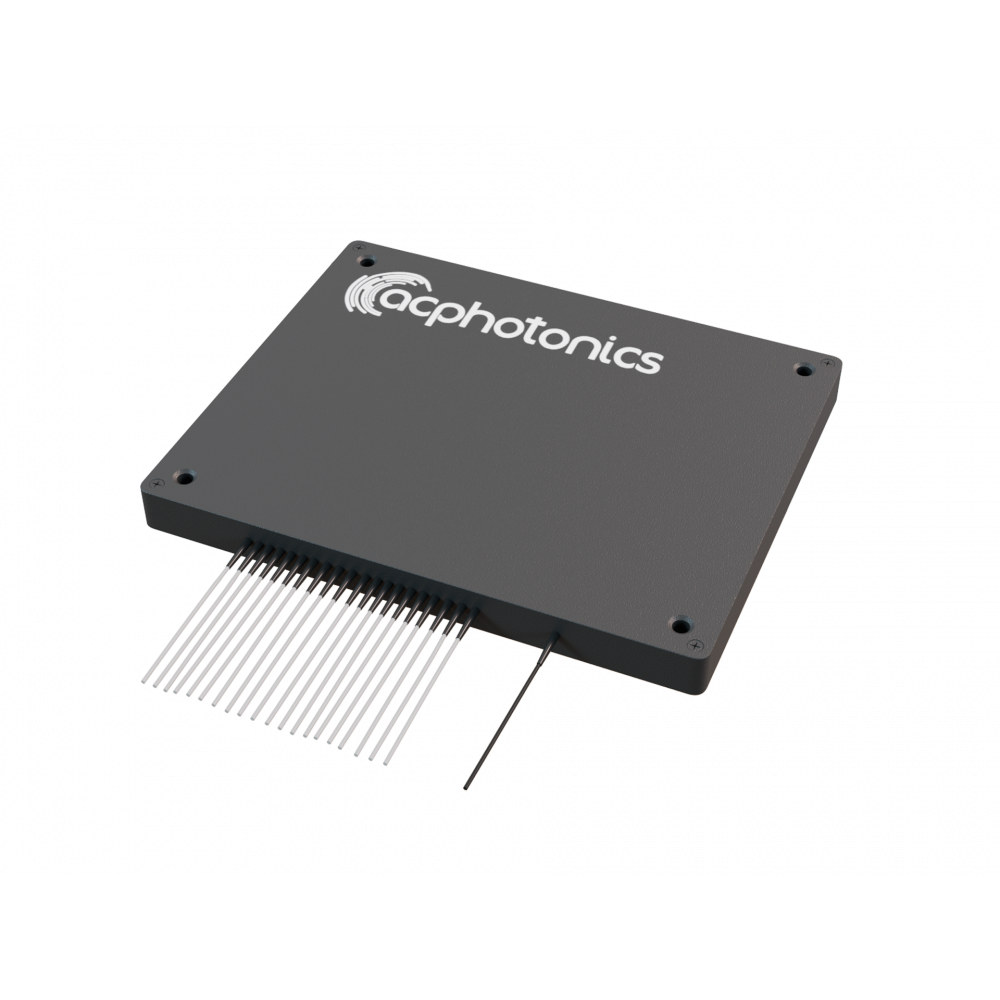

Multiplexer / Demultiplexer (WDM)
Hersteller: AC Photonics
Technologie-Typ: Passive Komponenten
AC Photonics verfügt über ein umfangreiches Angebot an WDM-Filtern, -Modulen, -Komponenten und -Subsystemen, die für typische Kommunikationsanwendungen wie CWDM- und DWDM-Netzwerke, Glasfaser-Verstärkerknoten, CATV- und Breitband-Glasfasersysteme, Wellenlängen-Routing-Ausrüstung und Langstrecken-/Metro-/Access-Kommunikationsnetze entwickelt wurden.
MWDM-Komponenten (Micro-Optics WDM) werden für viele ausgewählte Betriebswellenlängenbereiche mit Optionen für hohe Kanalisolation, Pass/Reflect-Kanäle, Multi-Mode- (MM) oder Single-Mode- (SM) Fasertypen und Definition von Spezifikationsgrenzen durch Auswahl von Standard-/Premium-/Super-Grade-Leistung angeboten.
Die MWDM-Geräte von AC Photonics verwenden eine proprietäre Dünnfilm-Beschichtungstechnologie mit flussmittelfreier Metallkontaktierung und einem epoxidfreien optischen Pfad.
Eigenschaften
- DWDM-200-GHz-ITU-Kanalabstandsmodule mit niedriger Einfügedämpfung, breitem Durchlassbereich und hoher Kanalisolationsleistung für 4 / 8 / 16-Kanal-Konfigurationen mit optionalem 1%-Tap, 1310-nm-Express- und/oder Upgrade-Ports
- DWDM-100-GHz-ITU-Kanalabstandsmodule mit 4 / 8 / 16 / 32 Kanalkonfigurationen mit optionalem 1 % Abgriff, 1310-nm-Express- und/oder Upgrade-Ports erhältlich
- OADM-Module (Optical Add/Drop Multiplexer) werden in Ein- oder Zweikanal-Konfiguration für 100 GHz oder 200 GHz ITU-Kanalabstand und CWDM-Rasteroptionen angeboten
- CWDM-Module werden in 4 / 8 / 16 / 18 Kanaltypen (Standardgehäuse) und in 4 oder 8 Kanälen, ein- oder zweiseitig in einem kompakten Gehäuse für Anwendungen mit begrenzter Größe angeboten
- Band Pass / Edge Pass-Filteroptionen für C-Band 1550 Pass, S-Band 1480 Pass, L-Band 1585 Pass oder kundenspezifische Typen sind für Anwendungen in DWDM-Systemen konfigurierbar
- MWDM-Komponenten sind in verschiedenen Konfigurationen erhältlich, darunter C-Band-Rot-Blau-Pass, L-Band-Rot-Blau-Pass, C-Band-Überwachungskanal, L-Band-Überwachungskanal und Triplexer
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
|
WDM product type |
Wavelength range(s) (nm) |
No. of channels |
Applications |
|---|---|---|---|
|
CWDM Mux/Demux |
1270 to 1610 |
4 to 18 (+ Upgrade & 1310) |
WDM/Access Network, Telecommunications, Cellular |
|
Compact CWDM Mux/Demux |
1270 to 1610 |
4 to 8 (+1) |
Broadband Systems, Optical Add/Drop, Instrumentation |
|
CWDM 1-/2-Channel OADM |
1270 to 1610 |
1 to 2 |
CWDM Add/Drop Networking, CATV Fiber-based Systems |
|
1x2 CWDM |
1270 to 1610 |
2 |
Line Monitoring, Fiber Optic Amplifiers, Access/Cellular Networks |
|
200 GHz DWDM Mux/Demux |
ITU 200 GHz Grid |
4 to 16 (+ Upgrade, 1310 & 1% Tap) |
DWDM Networks. CATV, FO Amplifiers, Wavelength Routers |
|
100 GHz DWDM Mux/Demux |
ITU 100 GHz Grid |
4 to 32 (+ Upgrade, 1310 & 1% Tap) |
DWDM Networks. CATV, FO Amplifiers, Wavelength Routers |
|
DWDM 1-/2-Channel OADM |
1530.33 to 1560.61 |
1 to 2 |
DWDM Add/Drop, CATV Systems, Fiber Amplifiers |
|
1x2 DWDM |
1530.33 to 1560.61 |
2 |
DWDM Channel Add/Drop, DWDM Networking, Wavelength Routing |
|
Band Pass Filter |
1400 to 1640 |
1 |
DWDM Systems |
|
Edge Pass Filter |
1450 to 1565 |
1 |
DWDM Systems |
|
MWDM |
800 to 1600 |
2 |
System Monitoring, FO Instrumentation, FO Amplification, WDM Systems, Fiber Lasers |
