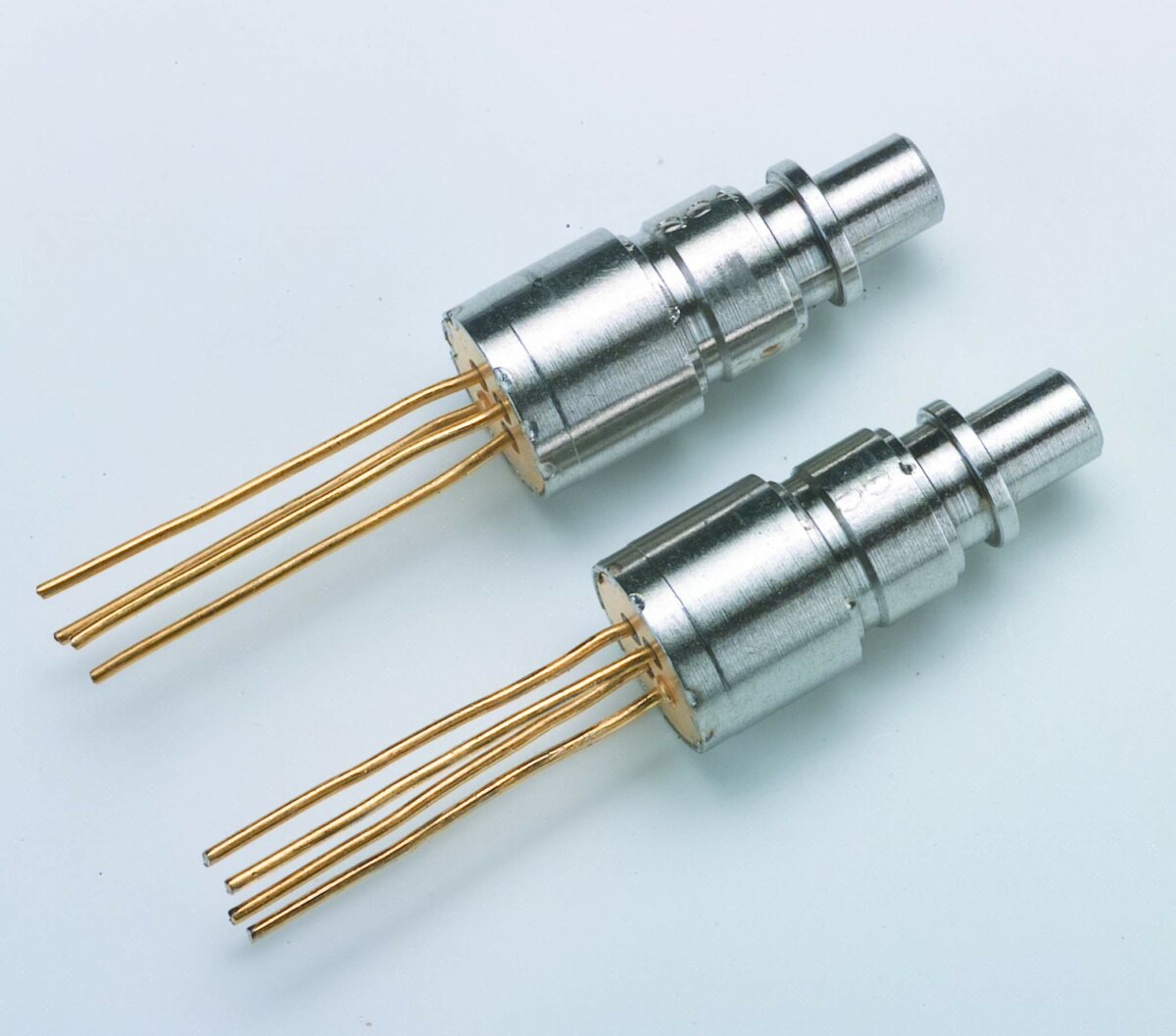

TOSA – Transmitter Optical Sub-Assembly

TOSA-Komponenten von Coretek Opto. sind hochzuverlässige Laserdioden oder LED (Light Emitting Diode), die in einer hermetisch versiegelten Baugruppe verpackt sind.

Laserdioden sind als Fabry Perot (FP), Distributed Feed-Back (DFB), VCSEL (Vertical Cavity Surface Emitting Laser) und Coarse Wavelength Division Multiplexing (CWDM) Typen erhältlich. Typischerweise sind FP, DFB und CWDM für die Einkopplung in Single-Mode (SM)-Fasern ausgerichtet, können aber auch anders für Multi-Mode (MM)-Fasern ausgerichtet werden, wie bei VCSEL- und LED-Komponenten.

Typische Verpackungsoptionen sind LC, SC, ST und FC, sowohl in Barrel- als auch in Buchsenform, wobei auch kunden­spezifische Verpackungslösungen angeboten werden.

TOSA – Transmitter Optical Sub-Assembly

Eigenschaften

  • FP-, DFB- und CWDM-Laserdioden für Datenraten von 100 Mb/s bis 10 Gb/s in einem hermetisch dichten Metall-TO-Gehäuse
  • VCSEL-Komponenten typischerweise im Kunststoffgehäuse, hermetisch verschlossen, für Datenraten von 1,25 bis 10 Gb/s
  • LED-Komponenten im Kunststoffgehäuse für 650 nm und 1310 nm und Einsatz über Multimode-Faser oder Plastic Optical Fiber (POF)
  • Zweifach-, Dreifach- und Vierfach-Sender in einem Gehäuse verfügbar, daher anwendungsspezifisch angepasst
  • Die optischen Ausgangsleistungsbereiche entsprechen der Laserklasse 1 und sind anwendungs-, wellenlängen- und technologiespezifisch
  • Standard Pin-Out für TO-Can und Buchsentyp mit kunden­spezifischen Optionen auf Anfrage erhältlich
  • Laserdiodenvarianten enthalten typischerweise eine InGaAs-PIN-Monitor-Diode (MD) zur Lasersteuerung
  • Betriebsspannungen und Vorspannungspegel folgen den Kommunikationsstandards für diskrete Komponenten

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Transmitter typeWavelength (nm)Data rateFiber typeStandard package

LED

650, 1310

10 to 200 Mb/s

POF, MM 50/125, MM 62.5/125

TO-Can (Plastic)

FP

1310, 1550

10 Mb/s to 10 Gb/s

SM, MM 50/125, MM 62.5/125

TO-Can (Metal), Receptacle ST/SC/FC

DFB

1310, 1490, 1550, 1577, 1610

155 Mb/s to 10 Gb/s

SM

TO-Can (Metal), Receptacle ST/SC/FC

CWDM

1270 to 1610

155 Mb/s to 10 Gb/s

SM

TO-Can (Metal)

VCSEL

850

155 Mb/s to 10 Gb/s

MM 50/125, MM 62.5/125

TO-Can (Plastic)
