AGx-Laserdioden im Butterfly-Gehäuse unterstützen eine breite Palette von Anwendungen, darunter die analoge Übertragung von Video, Daten und Sprache in CATV, Wireless, Mobile 5G, DAS (Distributed Antenna Systems) für Small Cell und optische Sensorik wie LiDAR, Interferenz- und Dehnungsmessung.

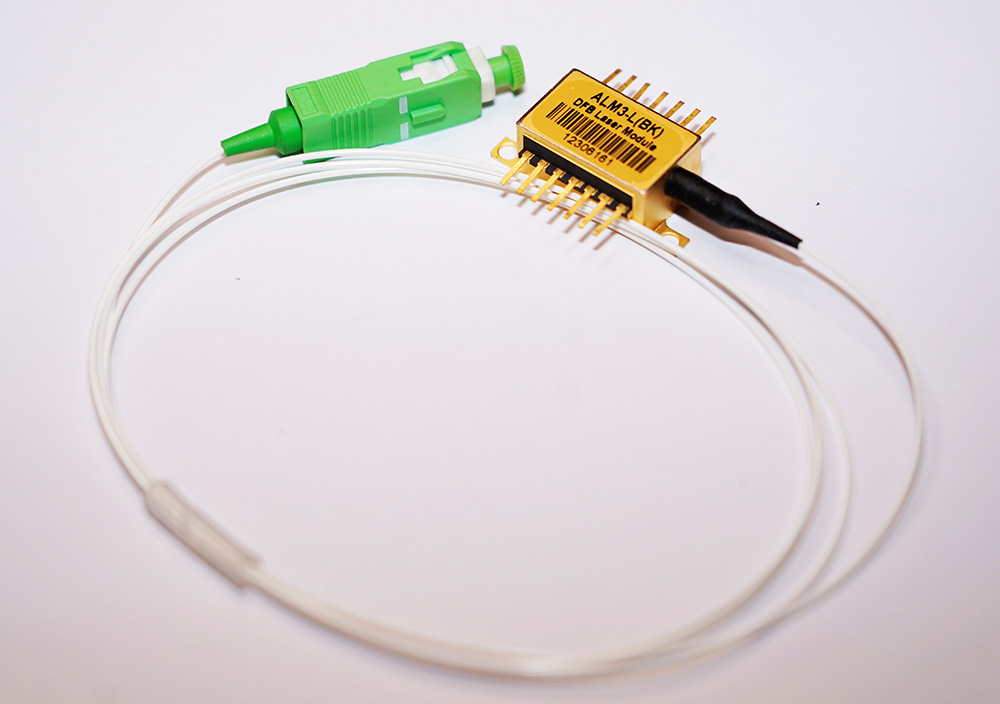

Das Butterfly-Gehäuse ist ein hermetisch abgedichtetes Gerät, das einen hochwertigen Laserchip, einen TEC (Thermo Electric Cooler), einen optischen Faraday-Isolator und eine Überwachungs-Photodiode enthält.
AGx-Designs sind einzigartig in der Branche, da sie eine sehr hohe optische Kopplung von der Laserdiode in die optische Faser mit extrem stabiler Leistung über einen weiten Betriebstemperaturbereich bieten.
Eigenschaften
- Schmalbandige DFB (Distributed Feedback Laser) für Sensorik und interferometrische Anwendungen mit hoher optischer Leistung und PM (Polarisation Maintaining) Faserpigtail
- 1550 nm (DWDM) DFB-Laser mit hoher Leistung (bis zu 10 mW) und hoher Linearität für QAM (Quadratur-Amplitudenmodulation) Übertragung und geeignet für (RFoF) RF over Fiber / RFoG (RF over Glass)
- Butterfly-Laser für analoge Anwendungen werden standardmäßig mit SMF-28e-Faserpigtails mit flammhemmender Hytrel-Beschichtung und SC/APC-Stecker geliefert (andere Stecker auf Anfrage erhältlich)
- 1310-nm-CATV-Vorwärtspfadlaser mit hoher Linearitätsleistung für Broadcast- und Narrowcast-Anwendungen; optische Leistung bis zu 15 dBm (31 mW); unterstützt 110-Kanal-NTSC-Last
- 1310-nm- und 1550-nm-DFB-Laser mit K-Stecker-HF-Anschluss, geeignet für RFoF, Mikrowellen-Verzögerungsleitungen und Satellitenantennen-Remoting in 6-GHz- und 10-GHz-Versionen
- Ergänzende Rückweg-Laserdioden und Photodioden mit Bandbreiten bis zu 6 GHz aus dem Koaxial-Produktprogramm verfügbar
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Applications | Wavelengths (nm) | Optical Power (mW) | Bandwidth (GHz) | Pigtail |
|---|---|---|---|---|
Sensing / Interferometry | 1550 | 40 to 60 | CW | PM Fiber |
Optical Source | 1310, 1550, ITU Channel (DWDM) | 20 to 60 | CW | PM Fiber |
Analogue, CATV, RFoF, Satellite, Microwave, Wireless | 1310, 1550, ITU Channel (DWDM) | 10 to 31 | 1 to 6 / 10 | SMF-28e Fiber |
