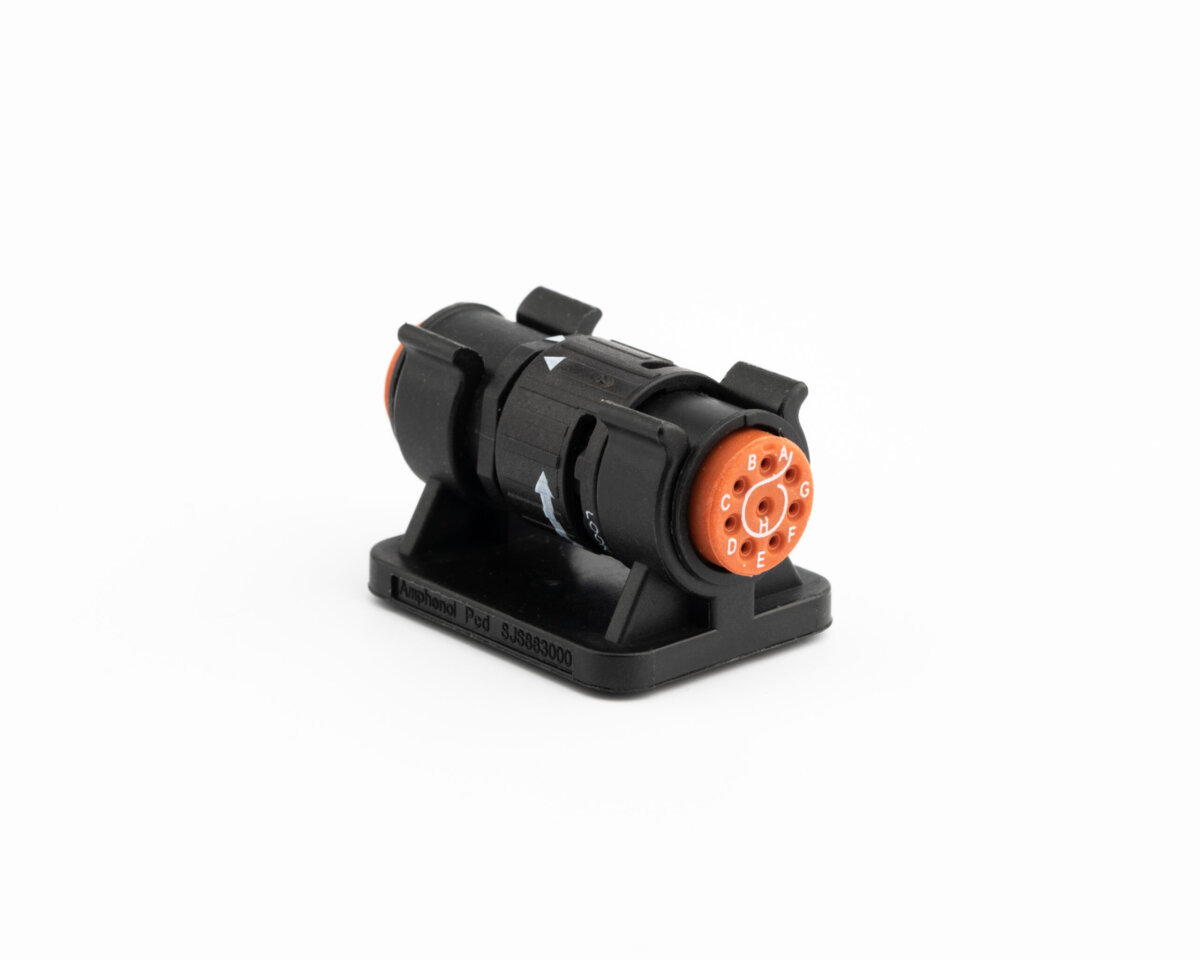

Luminus lightweight circular connectors

Luminus Steck­verbinder sind mit zwei Kupplungsoptionen erhältlich: einem ¼‑Dreh‑Bajonettverschluss oder einem Push-and-snap‑Rastverschluss. Die Bajonettversion wird mit einer 90°‑Drehung verbunden und liefert im verriegelten Zustand ein klar spürbares „Klick“-Feedback. Die Push-and-snap‑Version wird einfach gerade eingesteckt, bis sie einrastet. Beide Mechanismen bieten eine sichere, vibrationsbeständige Verbindung, und die Auswahl ermöglicht Flexibilität – je nach Zugänglichkeit der Anwendung und Nutzerpräferenz.

Ja – die Luminus-Serie ist dank ihrer scoop-proof Konstruktion für Blindstecken ausgelegt. „Scoop-proof“ bedeutet, dass die Steck­verbindergehäuse so geformt und codiert sind, dass der Stecker in die Buchse geführt wird, ohne dass Stifte oder Buchsenkontakte hängen bleiben. Selbst wenn man die Steck­verbinder nicht sehen kann (z. B. beim Greifen hinter eine Blende), lassen sie sich nach Gefühl verbinden. Das scoop-proof Design verhindert, dass Kontakte beim Stecken unbeabsichtigt verkratzt oder verbogen werden, und stellt sicher, dass die Stifte nur bei korrekter Ausrichtung eingreifen.

Im gesteckten Zustand sind Luminus Steck­verbinder IP67-zertifiziert, d. h. sie sind staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt (bis etwa 1 m Tiefe). In der Praxis halten sie Regen, Spritzwasser und Schmutzpartikel in rauen Umgebungen zuverlässig ab. Zusätzlich bietet die Serie Varianten mit unterschiedlichen Altitude-Immersion-Einstufungen: Einige bleiben bis 12.000 oder 25.000 Fuß dicht, andere bis 50.000 Fuß. Das stellt sicher, dass bestimmte Luminus Steck­verbinder selbst unter nicht druckbeaufschlagten Hochaltitudenbedingungen (z. B. bei einem Flugzeug in 10–15 km Höhe oder bei einem Höhenballon) das Eindringen von Feuchtigkeit verhindern können. Zusammengefasst sind sie in nassen oder feuchten Umgebungen gut geschützt und können – bei Wahl der passenden Variante – vom Boden bis in sehr große Höhen eingesetzt werden, ohne dass die Dichtheit verloren geht.

Diese Steck­verbinder sind für Extremeinsatzbedingungen ausgelegt. Sie arbeiten zuverlässig bei Umgebungstemperaturen von etwa -65 °C bis +125 °C. Zudem wurden sie in schnellen Temperaturwechseltests geprüft und verkraften kurzzeitige Extreme (z. B. einen schnellen Wechsel von -65 auf +200 °C in einem Thermoschocktest) ohne Schaden. In Bezug auf Vibration und Stoß halten Luminus Steck­verbinder hohen mechanischen Belastungen stand – etwa 30 g sinusförmige Vibration (sowie Random-Vibration) und mechanischen Stößen in der Größenordnung von 300 g (ein sehr abruptes Ereignis). In der Praxis bleiben sie bei derart intensiven Vibrationen, wie sie an Flugzeugstrukturen oder Militärfahrzeugen auftreten, verbunden und elektrisch stabil und brechen oder lösen sich auch bei plötzlichen Stößen nicht.

Die Luminus-Serie verwendet standardmäßige MIL-DTL-39029 Crimpkontakte, eine Familie von elektrischen Kontakten in Militärqualität. Die Drähte werden mithilfe eines Crimpwerkzeugs in diese Kontakte gecrimpt (kein Löten erforderlich), und anschließend werden die Kontakte in die Kontaktkammern des Steck­verbindereinsatzes eingesetzt. Dieses Kontaktsystem wird in vielen MIL-spec-Steck­verbindern eingesetzt und ist für seine Zuverlässigkeit bekannt. Die Kontakte sind außerdem entfernbar – mit einem speziellen Ausziehwerkzeug können sie herausgenommen werden, wenn Sie die Verdrahtung neu konfigurieren oder einen Kontakt ersetzen müssen. Die Verwendung von MIL-39029-Kontakten ist für Entwickler praktisch, da sie breit verfügbar und bewährt sind; sie sorgt für gute Leitfähigkeit und eine lange Lebensdauer. Das Steck­verbinderdesign legt bestimmte Einsteck- und Haltekräfte fest (damit sich Kontakte unter Vibration nicht lösen), aber die normale Wartung (Einsetzen/Entfernen) ist mit den richtigen Werkzeugen unkompliziert.

Luminus Steck­verbinder können Kontakte in den Größen 22, 20, 16 und 12 aufnehmen und decken damit einen breiten Bereich an Leiterquerschnitten ab, wie er typischerweise in der Luft- und Raumfahrt sowie in militärischen Verkabelungen verwendet wird. Kontakte der Größe 22 sind für Leitungen mit kleinerem Querschnitt (z. B. 22 AWG) geeignet – für Signale oder geringe Ströme. Kontakte der Größen 16 und 12 sind größer – ein Kontakt der Größe 12 kann beispielsweise deutlich stärkere Leitungen aufnehmen (etwa für höhere Ströme bei der Leistungsversorgung). Das bedeutet, dass sich eine einzige Steck­verbinderserie sowohl für Signal- als auch für Leistungsanforderungen konfigurieren lässt, je nachdem, welche Kontaktgröße in die jeweilige Position eingesetzt wird. Die Möglichkeit, Kontaktgrößen zu kombinieren (innerhalb der Auslegungsgrenzen des Steck­verbinders), bietet viel Flexibilität im Systemdesign. So kann ein Luminus Steck­verbinder beispielsweise mit einigen größeren Kontakten für die Leistungsversorgung und mehreren kleineren Kontakten für Datenleitungen bestückt werden – alles in einem einzigen Steck­verbindergehäuse.

Das Connector-Gehäuse besteht nicht aus Metall, sondern aus einem Hochleistungs-Thermoplast (Polyamid). Dieser Kunststoff ist robust und langlebig, gleichzeitig aber sehr leicht – ein großer Vorteil bei gewichtsoptimierten Konstruktionen wie z. B. in Flugzeugkabinen. Ja, das Material ist flammhemmend: Es erfüllt die Entflammbarkeitsklasse UL94 V-0 und entspricht zudem den Anforderungen an den Brandschutz in der Luftfahrt (FAR Part 25, Appendix F für geringe Entflammbarkeit). In der Praxis bedeutet das: Bei Entzündung erlischt das Material selbst, und es entstehen weder übermäßig viel Rauch noch toxische Dämpfe – ein entscheidender Punkt für Anwendungen im Luftfahrzeug. Ein weiterer Vorteil ist, dass die Polyamid-Gehäuse im Laufe der Zeit nicht korrodieren oder Lochfraß bekommen (im Gegensatz zu Metall-Connectors, die in Salzwasser- oder feuchten Umgebungen korrodieren können). Insgesamt machen die verwendeten Materialien Luminus-Connectors sowohl leicht als auch sicher für Luft- und Raumfahrtbedingungen.

Ja, das tun sie. Die Luminus-Serie wurde von Anfang an so entwickelt, dass sie militärische Spezifikationen und zivile Anforderungen der Luft- und Raumfahrt erfüllt. Insbesondere entspricht sie MIL-T-81714 (einem militärischen Standard für Steck­verbinder-Module und Verbindungsstellen), der verschiedene Aspekte der mechanischen und elektrischen Leistung abdeckt. Diese Konformität zeigt, dass sie spezifische Tests zu Themen wie Haltbarkeit, Temperatur und Vibration unter militärtauglichen Bedingungen bestanden haben. Außerdem erfüllen sie die Luftfahrtvorschriften FAR 25 zur Entflammbarkeit (sodass sie sicher in Flugzeugkabinen und Cockpits eingesetzt werden können). Darüber hinaus sind die Steck­verbinder RoHS- und REACH-konform, d. h., sie enthalten keine gefährlichen Stoffe oberhalb der zulässigen Grenzwerte – hierbei geht es eher um Umwelt- und Gesundheitsvorschriften für Materialien, die viele Kunden heutzutage verlangen. Zusammengefasst ist der Einsatz von Luminus-Steck­verbindern in militärischen und kommerziellen Luft- und Raumfahrtprojekten zulässig, da sie die einschlägigen Standards erfüllen, die diese Branchen für Steck­verbinder erwarten.

In ihrer Standardausführung werden Luminus Steck­verbinder typischerweise für Leistungs- und Signalverbindungen (elektrisch) eingesetzt. Die Serie hat sich jedoch weiterentwickelt, und es gibt Optionen, um Hoch­geschwindig­keits- und optische Kontakte in bestimmten Konfigurationen aufzunehmen. So können einige Luminus-Steck­verbinder-Layouts beispielsweise mit Quadrax-Kontakten bestückt werden – das sind vieradrige Kontakte, die häufig für Ethernet oder andere Hoch­geschwindig­keits-Datenübertragung verwendet werden. Außerdem gibt es bei einigen Versionen des Steck­verbinders Vorkehrungen für faseroptische Kontakteinsätze (gemäß MIL-PRF-29504, dem Standard für optische Steck­verbinderkontakte). Das bedeutet: Wenn Sie eine Anwendung mit hoher Datenbandbreite oder eine optische Verbindung benötigen (z. B. ein HD-Videosignal oder einen Datenbus in einem modernen Flugzeug), kann ein entsprechend konfigurierter Luminus Steck­verbinder dies unterstützen. Nicht jede Variante verfügt standardmäßig über diese Fähigkeit; daher würden Sie eine spezifische Teilenummer wählen, die für Quadrax oder Faser ausgelegt ist. Der entscheidende Punkt ist jedoch, dass die Luminus-Serie flexibel ist – sie kann so angepasst werden, dass sie fortschrittliche Kontakte über herkömmliche Kupferkontakte hinaus unterstützt, was für die Zukunftssicherheit und die Integration neuer Technologien sehr vorteilhaft ist.

Die Luminus Series wurde in erster Linie für Luft- und Raumfahrt- sowie militärische Anwendungen entwickelt, daher findet man diese Steck­verbinder häufig in diesen Bereichen. So werden sie beispielsweise in Kabinenbeleuchtungs­systemen von Flugzeugen und in In-Flight-Entertainment-(IFE)-Installationen eingesetzt – im Grunde überall im Flugzeug, wo ein kleiner, zuverlässiger Steck­verbinder für Strom- oder Datenverbindungen benötigt wird, etwa zum Anschluss von LED-Lichtleisten oder Sitzelektronik. Sie kommen außerdem in Militärfahrzeugen und in der Avionik zum Einsatz – z. B. bei vom Soldaten getragenen Akkupacks, Kommunikationsausrüstung, unbemannten Luftfahrzeugen (UAVs) und robustem Feldequipment, wo geringes Gewicht und Schnellsteckfähigkeit vorteilhaft sind. Ein weiteres Einsatzfeld sind Schienenverkehr und öffentlicher Verkehr: Beleuchtungs- und Kommunikationssysteme in Zügen profitieren von der schnellen Steckbarkeit und der hohen Robustheit (Luminus-Steck­verbinder verkraften Vibrationen sehr gut, was im rollenden Material von Vorteil ist). Darüber hinaus zeigen auch industrielle Märkte (z. B. industrielle LED-Beleuchtung oder Automotive-Rennelektronik) aufgrund der einfachen Handhabung und der robusten Leistungsfähigkeit der Steck­verbinder Interesse. Zusammengefasst eignet sich Luminus für jede Branche, die einen kompakten, einfach zu bedienenden und zuverlässigen Steck­verbinder benötigt – insbesondere dort, wo Gewichtseinsparungen oder Blindsteckfähigkeit eine Rolle spielen. Typische Einsatzbereiche sind Flugzeuge (kommerziell und militärisch), bodengebundene militärische Systeme, Schienenfahrzeuge sowie innovative Industrie- oder Automotive-Projekte, die in einer kleinen Bauform hohe Zuverlässigkeit erfordern.
