Verbindungstechnik – Glasfaser-Patchkabel

Die Interconnect-Produktpalette von AC Photonics zeichnet sich durch die Verwendung von hochwertigen Glasfaserkabeln und Steck­verbindern mit einem flexiblen Ansatz für kunden­spezifische Lösungen aus, wobei kurze Lieferzeiten eingehalten werden.

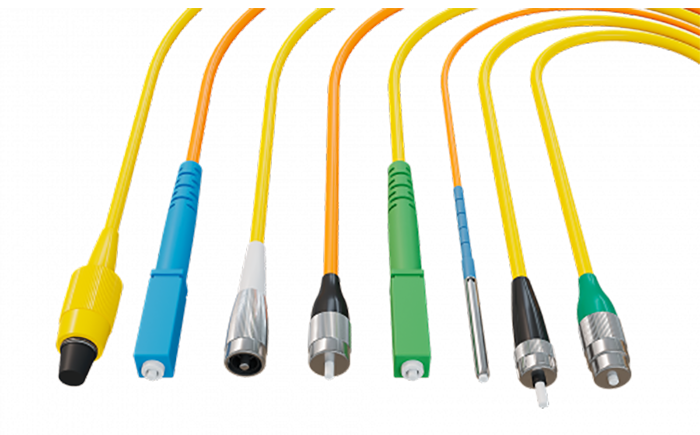

Die Patchkabel, manchmal auch als LWL-Jumper bezeichnet, sind mit Multimode- (MM), Singlemode- (SM) und polarisationserhaltenden (PM) Fasern erhältlich.

Zu den Standardsteckern gehören FC, SC, ST, LC, MU in Simplex- und Duplex-Konfiguration. Spezialstecker (E-2000, F-3000 usw.) und PC/UPC/APC-Typen sind ebenfalls erhältlich.

Verbindungstechnik - Glasfaser-Patchkabel

Eigenschaften

  • Hohe Rückflussdämpfung (RL) und geringe Einfügedämpfung (IL)
  • Strenge mechanische und umweltbedingte Testbedingungen, um minimale Verlustvariationen zu gewährleisten
  • Steckertypen: Polierte Steck­verbinder (PC), ultrapolierte Steck­verbinder (UPC) und gewinkelte polierte Steck­verbinder (APC)
  • Preis-/Leistungsverhältnis (Zuverlässigkeit und Stabilität) kann nicht mit preiswerten, minderwertigen Patchkabeln verglichen werden
  • Typische Anwendungen, bei denen es auf einsatzkritische Leistung ankommt, sind Tele­kommunikationssysteme, CATV-Netze, Langstrecken- und Kern-Glasfasernetze
  • Achsausrichtung des PM-Steckers auf langsame Achse, schnelle Achse, langsame Achse 45° auf Schlüssel oder Schlüssel entriegelt
  • Pigtail-Ausführungen mit blanker Faser, 900 µm Bündelader, 900 µm dichtem Puffer oder 1,6/2/3 mm Mantel

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Patch Cord Fibre TypeIL – PC FC-SC-LC / ST-MU (dB)IL – UPC FC-SC-LC / ST-MU (dB)IL – APC FC-SC-LC / ST-MU (dB)RL – PC (dB)RL – UPC (dB)RL – APC (dB)ER (dB)

SM

0.2 / 0.25

0.2 / 0.25

0.2 / 0.30

40

50

60

n/a

MM

0.2 / 0.25

n/a

0.2 / 0.30

30

n/a

35

n/a

PM

0.2 / 0.25

0.2 / 0.25

0.2 / 0.30

40

50

60

20
