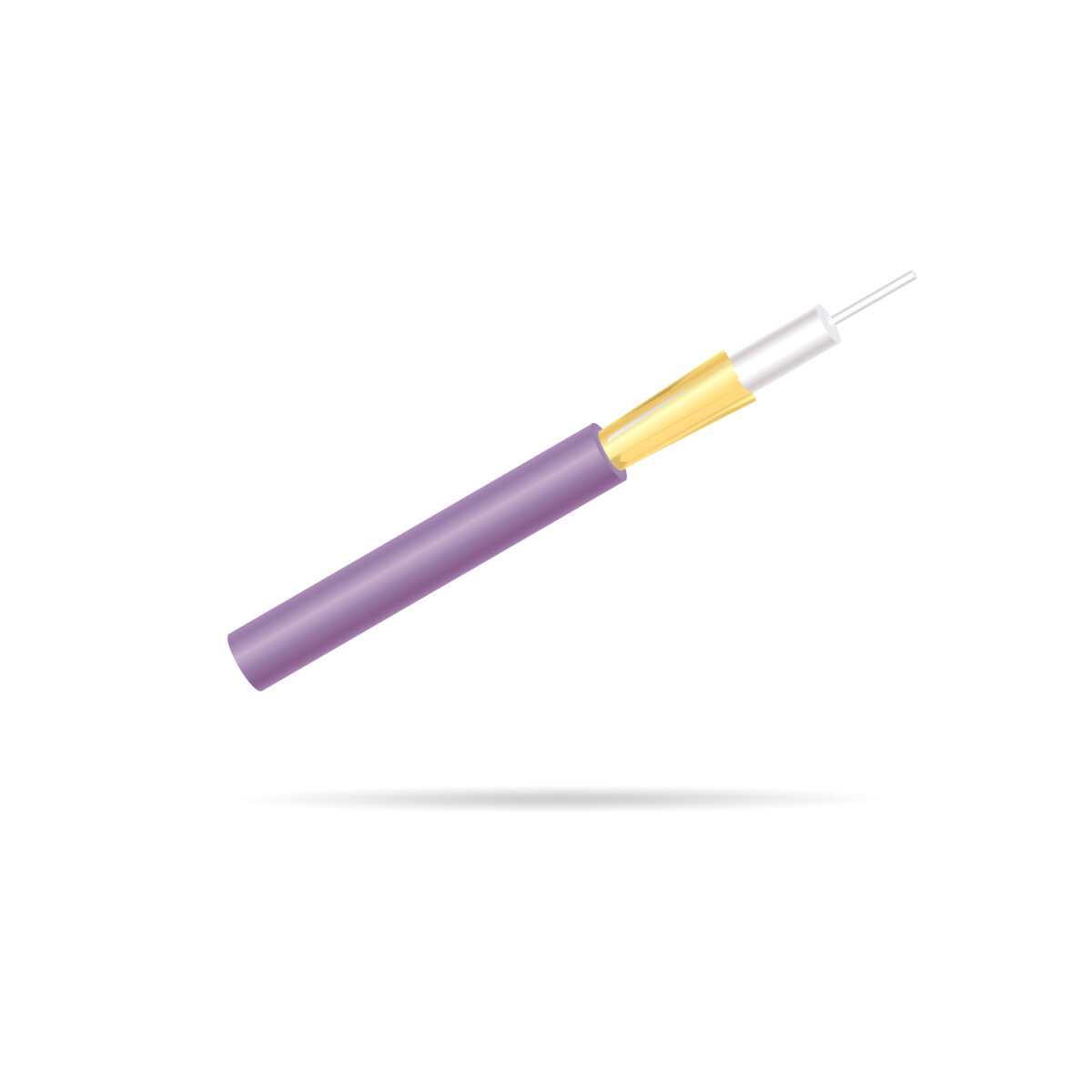

µlinx® Avionik- und Tether-Lichtwellen­leiter

µlinx (micro-links) Avionikkabel bieten zusätzlich hohe Zuverlässigkeit und einen weiten Temperaturbereich (-65 bis 150°C) speziell für die Avionikumgebung. Andererseits sind die µlinx- Tether-Lichtwellen­leiter abriebfest und flexibel, wodurch sie sich besonders für die Anbindungs­systeme unbemannter Fahrzeuge eignen.

Mit einem Außendurchmesser (OD) von nur 0,8 mm und der Verwendung eines Aramidgarns (geflochtener Typ für Avionik) für hohe Festigkeit ist das Gewicht des Kabels mit ≤ 0,75 kg/km (≤0,7 kg/km für Avionik) optimal für missionskritische Anwendungen.

µlinx-Kabel sind in Singlemode- (SM) und Multimode- (MM) 50-µm- und 62,5-µm-Graded-Index-Faserausführungen erhältlich.

µlinx® Avionik- und Tether-Lichtwellenleiter

Eigenschaften

  • Hohe Festigkeit, hohe Zuverlässigkeit bei geringem Gewicht
  • Biegeoptimierte Singlemode-Faser
  • Hoher Temperaturbereich für die Avionik
  • Abriebfeste und flexible Materialien für gefesselte Fahrzeuge
  • 29N Zuglast (Betrieb) für Tether und 38N Zuglast (Betrieb) für Avionik
  • Minimaler Biegeradius (Betrieb) von 8 mm
  • Typische Anwendung des Tether-Kabels ist der Einsatz in unbemannten Fahrzeugen in unwegsamem Gelände (Boden, Luft und Unterwasser)
  • Avionikkabel entspricht dem 25.896 60°-Brandtest und ARINC 802 (Boeing Flammen-, Rauch- und Toxizitätstests)

Downloads

für µlinx® Avionik- und Tether-Lichtwellenleiter

pdf
OFS Aerospace and Defense Solution Brochure
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Product nameCore size (µm)Mode field diameter (µm)Attenuation (dB/km)Clad/CoatingOuter jacketP/N

SM – Tether

n/a

8.5 – 9.3 @1310nm

9.5 – 10.5 @1550nm

≤0.7 @1310nm

≤0.4 @1550nm

Acrylate

Hytrel

C24771

50 OM4 – Tether

50

n/a

≤5.0 @850nm

≤3.0 @1300nm

Acrylate

Hytrel

C26491

62.5 – Tether

62.5

n/a

≤5.0 @850nm

≤3.0 @1300nm

Acrylate

Hytrel

C25927

SM – Avionics

n/a

8.5 – 9.3 @1310nm

9.5 – 10.5 @1550nm

≤1.5 @1310nm

≤1.0 @1550nm

Silicone, Acrylate

High Temp. ETFE

C60697

50 OM3 – Avionics

50

n/a

≤5.0 @850nm

≤3.0 @1300nm

Silicone, Acrylate

High Temp. ETFE

C26490

62.5 – Avionics

62.5

n/a

≤5.0 @850nm

≤3.0 @1300nm

Silicone, Acrylate

High Temp. ETFE

C25821
