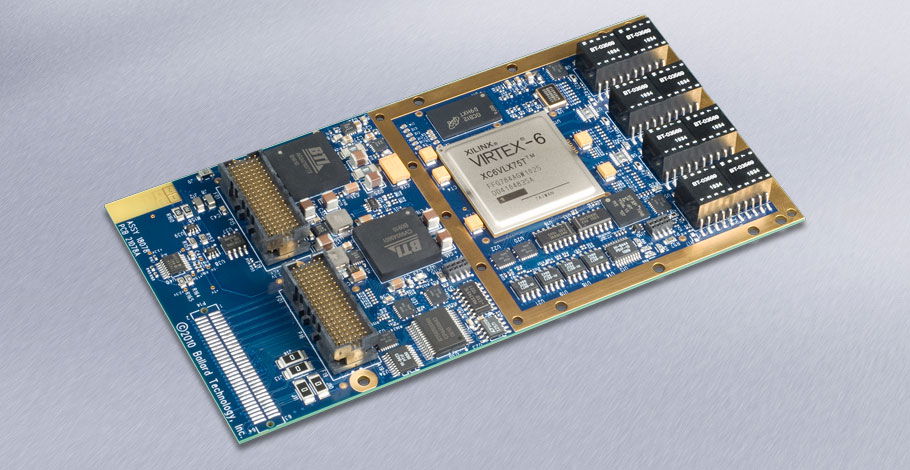

Eine Reihe von robusten Karten, die sowohl im XMC- als auch im PMC-Mezzanine-Kartenstandard mit vorderem oder hinterem I/O erhältlich sind. Die Avionik-Karten der Mx5-Serie ermöglichen eingebetteten Systemen die Verbindung, Simulation, Prüfung und Überwachung von Avionikgeräten und -systemen.
Je nach Anwendung können die Karten mit verschiedenen Datenbus-Protokollen bestellt werden. Diese Bord-Prozessoren, die alle Datenbus-Aktivitäten verwalten, entlasten den Host für anwendungsspezifische Verarbeitungen.
Eigenschaften
Ein Überblick über die wichtigsten Merkmale dieser Produktreihe
- PMC- und XMC-Mezzanine-Karten
- XMC x4 PCI Express-Lanes
- PMC-Schnittstelle 32/64-Bit, 33/66/133 MHz PCI-X
- Hohe I/O-Dichte
- MIL-STD-1553 (bis zu acht dual-redundante Kanäle, Einzelfunktion oder Multifunktion)
- ARINC 429 (bis zu 18R4T)
- ARINC 717 (bis zu 2R2T)
- ARINC 708 (bis zu 2R2T)
- Sechs diskrete Avionik-I/Os
- Zwei Eingänge, zwei Ausgänge für differentielle Diskrete
- Vier virtuelle Diskrete
- IRIG A/B PWM und AM
- 48 Bit Zeitstempel
- 64 MB ECC-Datenspeicher
- Umfangreiche eingebaute Tests (BIT) PBIT, CBIT, IBIT
- Erweiterter Temperaturbereich
- Konforme Beschichtung verfügbar
- BTIDriver API-Software enthalten
Verfügbare Modellvariationen
Alle Varianten der Produktreihe und ein Vergleich dessen, was sie bieten
| Mx5 series | Platform | Protocols + maximum channel count |
|---|---|---|
Avionics databus interface cards with high channel counts and single or multi-protocol models | PMC, XMC | MIL-STD-1553 (8) ARINC 429 (22) ARINC 708 (4) ARINC 717 (4) Discrete I/O (6) |
