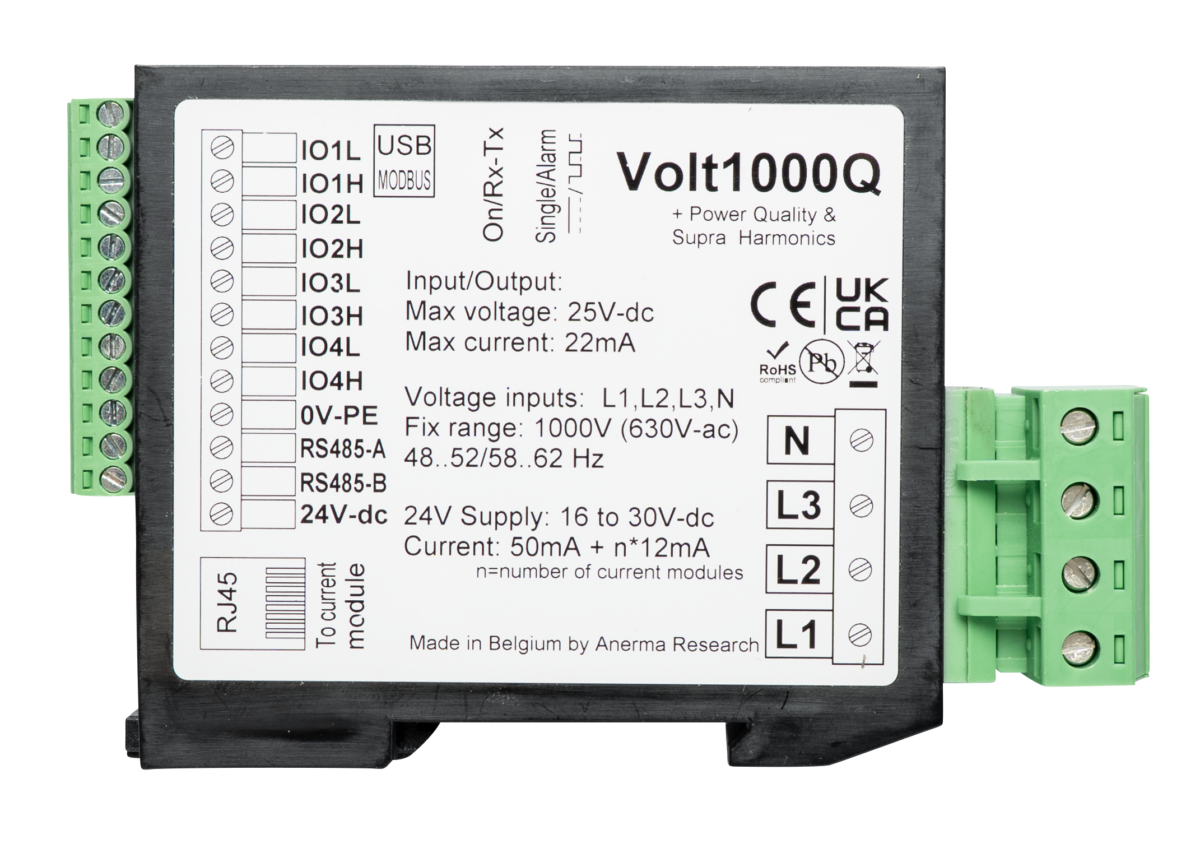

Volt 1000Q Power Quality Spannungsmessgerät für Energieverteilungs­systeme

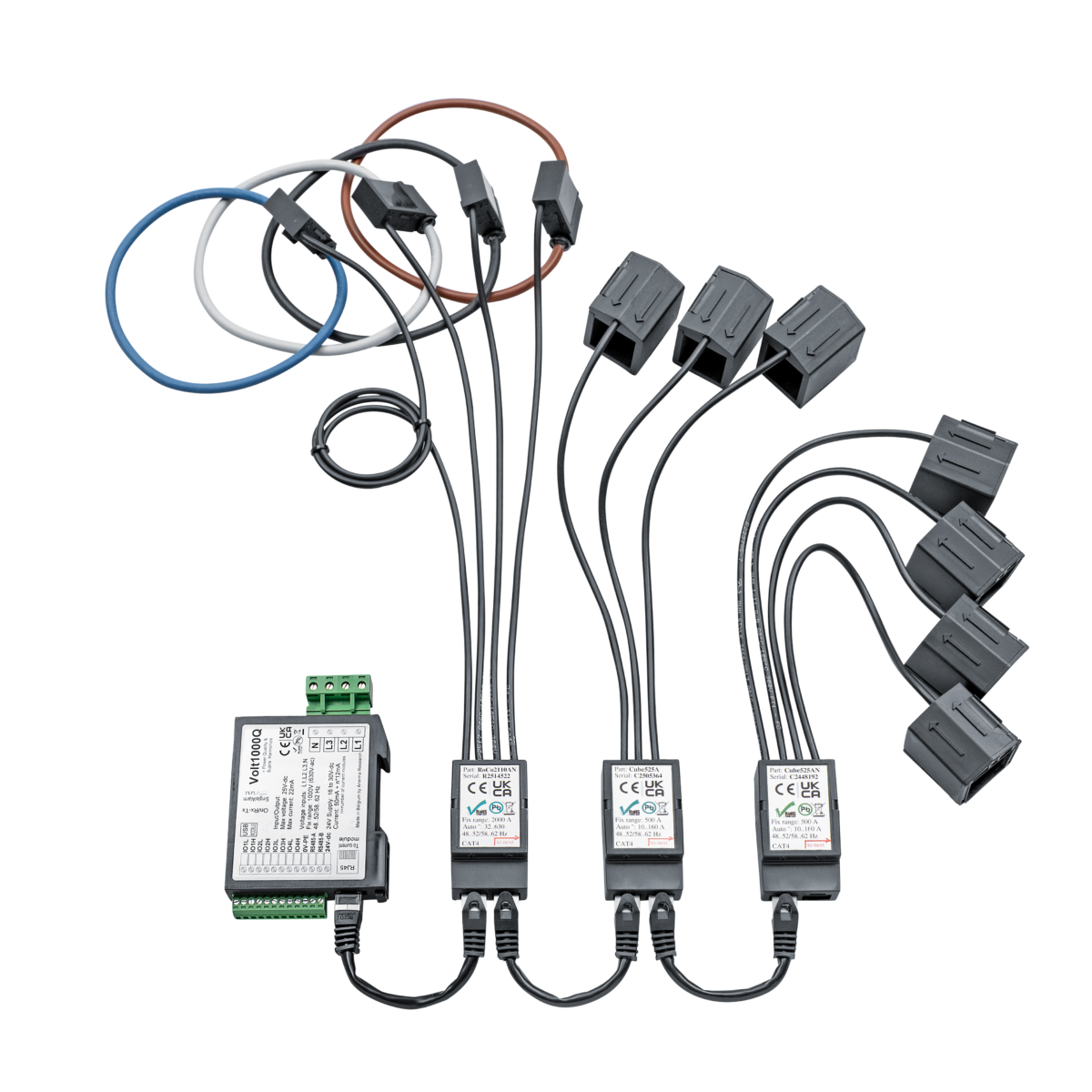

Der Volt 1000Q dient als zentrale Spannungsmesseinheit in einem modularen System. Er misst die Dreiphasenspannungen und kann sich über einen Hoch­geschwindig­keits-Lokalbusanschluss mit in Reihe geschalteten Stromsensormodulen synchronisieren (z. B. aufsteckbaren Rogowski-Spulenmodulen). Jedes hinzugefügte Strommodul nutzt die präzise Spannungsreferenz und Zeitbasis des Volt 1000Q, um Echtzeit-Leistungswerte (kW, kVAR, Leistungsfaktor usw.) für den jeweiligen Abgang zu berechnen. Der Volt 1000Q aggregiert diese Messungen anschließend und stellt die kombinierten Daten über Modbus bereit. In der Praxis kann ein Volt 1000Q mit etwa 15–20 nachgeschalteten Strommodulen zusammenarbeiten, die alle dieselbe Spannungsreferenz nutzen, um mehrere Stromkreise gleichzeitig in einer Umspannstation zu überwachen.

Der Volt 1000Q kommuniziert über eine serielle RS-485-Verbindung unter Verwendung des Modbus RTU-Protokolls. Er verfügt über einen RJ45-Anschluss, der die RS-485-Signale führt (sowie auch die 24 V DC-Versorgung über den Busanschluss). In einer typischen Anwendung fungiert ein SCADA-System oder PLC als Modbus-Master und fragt den Volt 1000Q (sowie alle angeschlossenen Sensormodule) als Slave-Geräte ab. Alle wichtigen Daten – einschließlich der Spannungen pro Phase, Alarmstatusmeldungen und aller angeschlossenen Stromsensor-Messwerte – werden über Modbus-Register abgerufen. Diese standardbasierte Schnittstelle macht es einfach, den Volt 1000Q mithilfe gängiger Modbus-Lese-/Schreibbefehle in bestehende Energieüberwachungs­systeme zu integrieren.

Das Modul überwacht kontinuierlich die RMS-Spannung auf allen drei Phasen sowie den Neutralleiteranschluss. Es erfasst außerdem die Netzfrequenz und die Phasenbeziehungen (Phasenwinkel zwischen den Phasen). Für verschiedene Parameter können Schwellwerte konfiguriert werden – zum Beispiel, wenn die Spannung einer Phase über einen festgelegten Wert ansteigt oder unter diesen abfällt oder wenn eine erhebliche Unsymmetrie zwischen den Phasen auftritt. Wird ein solcher Zustand erkannt, aktiviert der Volt 1000Q einen Alarmausgang (einer der konfigurierbaren I/O-Kanäle kann als Alarmrelais festgelegt werden). Gleichzeitig leuchtet die rote Alarm-LED auf, und ein Alarm-Flag kann über Modbus an das zentrale System übertragen werden. So können sowohl das lokale Personal als auch Bediener aus der Ferne sofort über anormale Spannungszustände informiert werden.

Nein. Der Volt 1000Q ist für den direkten Anschluss an dreiphasige Niederspannungsnetze ausgelegt (nominell 3× 400 V AC Außenleiter-Außenleiter, 230 V Phase-Neutralleiter). Er verfügt über eine interne Eingangsschaltung, die die üblichen Verteilungsspannungen ohne externe Spannungswandler (PTs) verarbeiten kann. Das Gerät ist bis CAT III mit 600 V ausgelegt, was bedeutet, dass es sicher und für die direkte Installation an typischen Verteilungskabeln und Sammelschienen von Energieversorgern geeignet ist. Der Verzicht auf externe VT-Einheiten vereinfacht die Installation und reduziert Kosten und Komplexität des Systems.

Sowohl der Volt 1000Q als auch der Volt 1000S gehören zur selben Produktfamilie und teilen sich dieselbe grundlegende Hardware und dieselben Spezifikationen. Der Hauptunterschied liegt in ihrem Anwendungsschwerpunkt: Der Volt 1000S ist für die allgemeine dreiphasige Spannungsüberwachung ausgelegt und bildet die Basiseinheit in einem modularen Messaufbau (oft in Kombination mit Stromsensormodulen zur Last-/Leistungsüberwachung). Im Gegensatz dazu ist der Volt 1000Q stärker auf die Überwachung der Spannungsqualität ausgerichtet – er legt größeren Wert auf die Erfassung von Spannungsanomalien und Qualitätsparametern. In der Praxis bedeutet dies, dass die Firmware und der Einsatz des Q-Modells für die Protokollierung von Ereignissen wie Spannungseinbrüchen oder Überspannungen optimiert sind und dabei helfen, die Einhaltung von Spannungsqualitätsstandards sicherzustellen, während das S-Modell typischerweise für routinemäßige Spannungsmessungen und Aufgaben der Netzintegration verwendet wird. Abgesehen von diesem Schwerpunkt sind das physische Design, die Schnittstellen und die Leistung der beiden Modelle im Wesentlichen gleich.

Für sich allein misst der Volt 1000Q nur Spannungen (sowie Frequenz-/Phasendaten) – eine interne Hardware zur Strommessung ist nicht enthalten. Zur Überwachung des Stroms oder zur Berechnung von Leistungs- und Energiewerten wird der Volt 1000Q in Kombination mit externen Stromsensormodulen verwendet (zum Beispiel aufklappbare Rogowski-Spulen oder andere kompatible Stromwandler). Der Volt 1000Q stellt diesen Sensoren die Spannungsreferenz und das Timing zur Verfügung, und gemeinsam können sie die Leistung pro Stromkreis (kW, kVA usw.) sowie den Energieverbrauch berechnen. Ohne die externen Strommodule meldet der Volt 1000Q nur die elektrischen Parameter in Bezug auf Spannung und Phase; durch Hinzufügen der Stromsensoren wird er zu einer vollständigen Lösung zur Leistungsüberwachung.

Die Genauigkeit der Spannungsmessung des Volt 1000Q liegt in der Größenordnung von ~1 % des Endwerts, was für die Betriebsüberwachung und die Überwachung der Spannungsqualität in Verteilnetzen ausreichend ist. Diese Genauigkeitsklasse ist nicht für Abrechnungs-/Verrechnungszwecke vorgesehen (wofür typischerweise Zähler der Klasse 0,2 % oder 0,5 % erforderlich sind). Stattdessen ist der Volt 1000Q für Netzmanagement, Fehlersuche und Compliance-Überwachung ausgelegt, bei denen eine Genauigkeit von 1 % zuverlässige Trenddaten und Ereigniserkennung liefert. Kurz gesagt: Er eignet sich hervorragend zur Verfolgung von Netzspannungszuständen und zur Diagnose von Problemen, für die Energieabrechnung wäre jedoch in der Regel ein Messgerät mit höherer Präzision erforderlich.

Der Volt 1000Q überwacht kontinuierlich die Leitungsspannungspegel und den Phasenstatus, sodass er eine Reihe von Störungen der Spannungsqualität im Niederspannungsnetz erkennen kann. Zum Beispiel erkennt er Spannungseinbrüche (Dips), wenn eine Phase unter ihren zulässigen Wert fällt, Überspannungsspitzen, wenn eine Phase zu stark ansteigt, sowie Phasenungleichgewichte, bei denen eine Phase deutlich von den anderen abweicht. Er misst außerdem die Netzfrequenz und kann dadurch Frequenzabweichungen außerhalb zulässiger Grenzen melden. Obwohl der Volt 1000Q keine detaillierte Oberwellenanalyse durchführt (er konzentriert sich auf Messungen der Grundfrequenz), kann die Kombination aus seinen Schwellenwertalarmen und der Protokollierung viele gängige PQ-Ereignisse erfassen. Dadurch können Netzbetreiber Probleme wie Unterspannungsereignisse oder instabile Phasenbedingungen erkennen und deren Ursachen untersuchen (z. B. plötzliche Laständerungen oder Fehler), bevor sie zu Gerätestörungen oder Verstößen gegen Normen der Spannungsqualität führen.

Die Installation ist auf eine einfache Durchführung ausgelegt. Der Volt 1000Q verfügt über eine schlanke DIN-Schienenmontage – Sie rasten ihn einfach auf eine standardmäßige 35 mm DIN-Schiene in Ihrem Schaltschrank oder Stationsfeld auf. Er wird typischerweise am Anfang einer Messkette positioniert. Die drei Phasenleiter (L1, L2, L3) und der Neutralleiter werden mithilfe der entsprechenden Anschlussklemmen mit den Spannungseingängen des Moduls verbunden (das Gerät ist für den direkten Anschluss an Stromkreise der 400 V-Klasse ausgelegt). Das Modul selbst wird mit 24 V DC versorgt, die häufig über den Bussteck­verbinder des Systems oder eine separate 24 V-Versorgung zugeführt werden; mehrere Module können sich die Busversorgung und die Kommunikationsverbindung teilen. Die Kommunikationsverdrahtung erfolgt über den RJ45-Port – dabei führen Sie ein Twisted-Pair-Kabel vom RS-485-Port des Volt 1000Q zu Ihrem Modbus-Netzwerk (bei Bedarf in Daisy-Chain-Verkabelung mit anderen Geräten). Nach der physischen Verdrahtung kann ein PC über USB für die Erstkonfiguration angeschlossen werden (Modbus-Adresse des Geräts, Baudrate, Alarmgrenzwerte usw.). Nach der Montage und Verdrahtung beginnt der Volt 1000Q sofort mit der Überwachung und kann vom SCADA- oder Protokollierungs­system abgefragt werden, um Live-Daten abzurufen.
