Volt 1000N 3-Phasen Spannungsmessgerät für Energieverteilungs­systeme

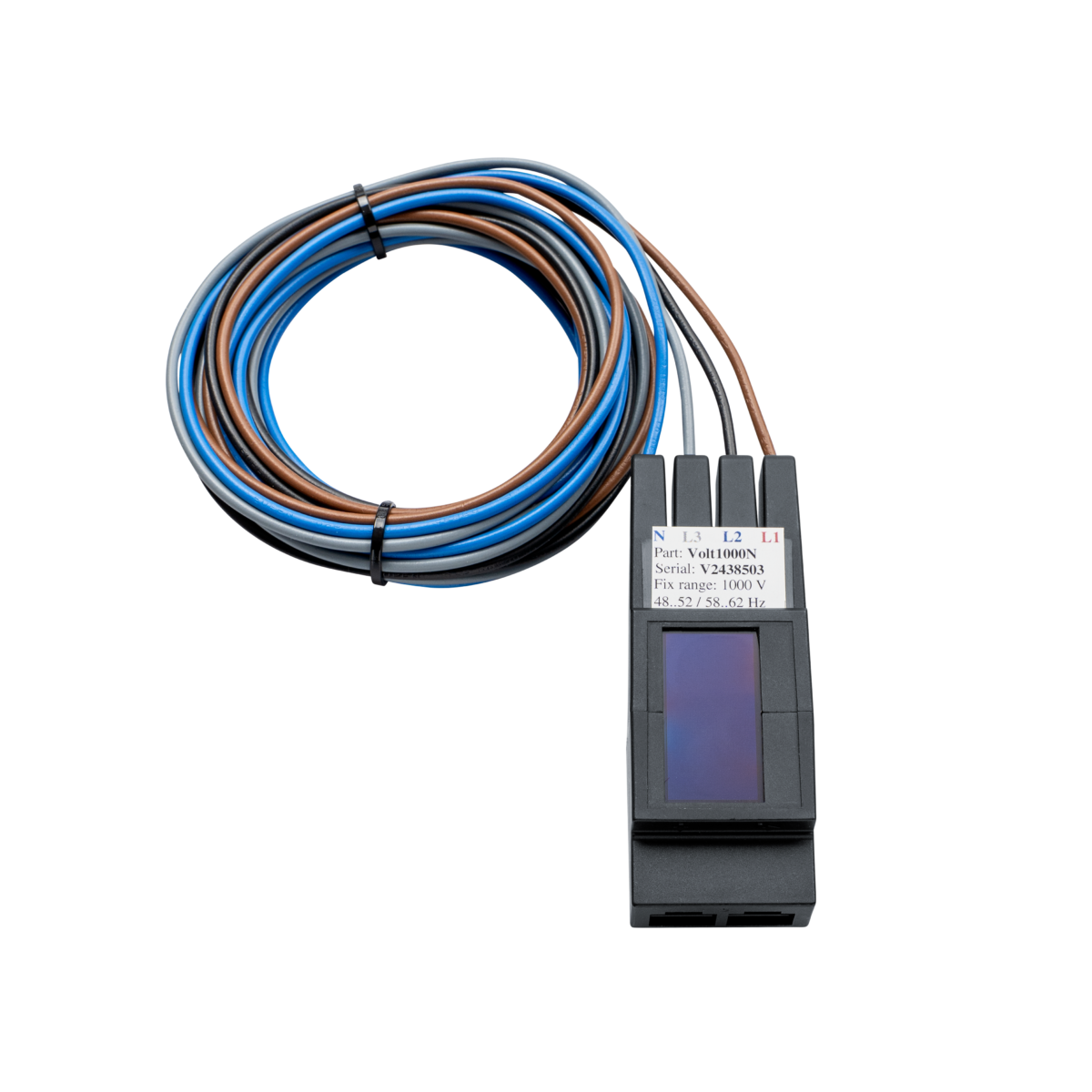

Der Volt 1000N wird direkt an ein dreiphasiges Vierleitersystem angeschlossen. Er verfügt über Eingänge für L1, L2, L3 und den Neutralleiter und ist für Niederspannungsnetze ausgelegt (Nennwerte 230 V AC Phase-zu-Neutralleiter / 400 V AC Phase-zu-Phase). Er misst die Spannung jeder Phase in Echtzeit relativ zum Neutralleiter. (Für Mittelspannungsanlagen würde er in Verbindung mit geeigneten Spannungswandlern eingesetzt, für die üblichen 400-V-Verteilungsebenen ist jedoch kein Wandler erforderlich.)

Allein misst das Gerät nur Spannungen (und berechnet Frequenz und Phasenwinkel), ist jedoch Teil eines modularen Systems. Es lässt sich mit speziellen Stromsensormodulen (auf Rogowski-Spulen basierende Amperemeter) erweitern. Wenn Strommodule mit dem Volt 1000N kaskadiert werden, kann das Gesamtsystem den Strom in jeder Phase sowie abgeleitete Leistungsparameter wie kW, kVA, Leistungsfaktor und Energieverbrauch berechnen. Der Volt 1000N fungiert dabei im Wesentlichen als Master-Spannungseinheit, die allen angeschlossenen Stromsensoren Referenzspannungsdaten für eine vollständige Leistungsüberwachung bereitstellt.

Dieses Gerät verfügt über eine integrierte Schwellenwertüberwachung für wichtige Parameter. Sie können Auslösegrenzen für Spannungspegel definieren (und bei Verwendung der Erweiterungsmodule auch für Strom oder Phasenwinkel). Wird ein Schwellenwert überschritten – z. B. bei Überspannung oder einer signifikanten Phasenunsymmetrie – signalisiert der Volt 1000N sofort einen Alarm. Dazu lässt er eine integrierte LED blinken, um eine visuelle Warnung auszugeben, und aktiviert außerdem einen digitalen Alarmausgang, der an eine SPS oder ein Alarmsystem angebunden werden kann. Gleichzeitig kann er über Modbus den Alarmzustand kennzeichnen, sodass das zentrale SCADA- oder Leitsystem in Echtzeit benachrichtigt wird.

Die Integration erfolgt über den RS-485-Port des Volt 1000N unter Verwendung des Modbus RTU-Protokolls. Das Gerät arbeitet als Modbus-Slave-Knoten. In der Praxis weisen Sie ihm eine Modbus-Adresse in Ihrem RS-485-Netzwerk zu, und Ihr SCADA/SPS (der Modbus-Master) fragt die Daten ab. Das Gerät stellt Register für Phasenspannungen, Frequenz, Alarmstatus usw. bereit, die je nach Bedarf in Intervallen ausgelesen werden können. Die Inbetriebnahme ist unkompliziert – es verwendet Modbus-Befehle nach Industriestandard, und Sie können außerdem Parameter wie Baudrate und Geräte-ID so konfigurieren, dass sie zu Ihrem Netzwerk passen. Dadurch lassen sich die Echtzeitdaten und Alarme des Volt 1000N nahtlos in Ihr Leitsystem übernehmen – für Protokollierung oder automatisierte Reaktionen.

Ja – der Volt 1000N wurde speziell für Nachrüstinstallationen entwickelt. Sein kompaktes, modulares Design und die magnetische DIN-Schienen-Montage machen den Einbau in bestehende Schaltschränke von Trafostationen oder Verteilerschränke besonders einfach. In der Regel müssen Sie das Gerät nur auf der DIN-Schiene befestigen und die Phasen- sowie Neutralleiter an die Klemmen anschließen. Es ist nicht erforderlich, das gesamte Schalttafelsystem auszutauschen oder die Station für längere Zeit außer Betrieb zu nehmen – die schnelle Installation minimiert Ausfallzeiten. Durch die Nachrüstung mit einem Volt 1000N können Betreiber eine ältere, passive Station zu einer intelligenteren, überwachten Station aufrüsten, die Spannungsdaten und Alarme in Echtzeit bereitstellt.

Auf jeden Fall. Auch wenn er bei Nachrüstungen besonders überzeugt, eignet sich der Volt 1000N genauso gut für Neubauprojekte. In neuen Netzprojekten kann er von Anfang an integriert werden, um eine kontinuierliche Überwachung von Spannung und Netzqualität zu ermöglichen. So wird sichergestellt, dass selbst neu in Betrieb genommene Trafostationen von Beginn an die Anforderungen moderner Netzführung erfüllen. Dank der modularen Erweiterbarkeit können Sie zunächst nur das Spannungsüberwachungsgerät installieren und später bei wachsendem Überwachungsbedarf problemlos Strommessmodule ergänzen (z. B. wenn neue Abgänge oder erneuerbare Erzeugungsquellen hinzukommen).

Das Gerät ist für industrielle Umgebungen und Versorgungsunternehmen ausgelegt. Es arbeitet zuverlässig über einen großen Temperaturbereich (etwa –20 °C bis +70 °C) und deckt damit die Bedingungen typischer Trafostationen im Straßenbereich oder Schaltanlagen-/Schaltschränke ab, die im Winter sehr kalt und im Sommer heiß werden können. Die Elektronik ist in einem Schutzgehäuse untergebracht (kritische Komponenten sind in Harz vergossen) und damit gegen Staub, Feuchtigkeit und Vibrationen geschützt. Dieses robuste Design bedeutet, dass der Volt 1000N nach der Installation praktisch keine Wartung benötigt – er ist dafür ausgelegt, unter rauen Bedingungen rund um die Uhr (24/7) zu arbeiten, ohne häufige Kalibrierung oder Aufmerksamkeit.

Ja, die Volt-1000-Serie umfasst mehrere Versionen für unterschiedliche Anforderungen. Der Standard Volt 1000N verfügt über das integrierte Display und ist auf die Spannungsüberwachung ausgerichtet. Eine weitere Variante, der Volt 1000S, ist ein Nachfolgemodell, das zusätzliche I/O-Funktionen bietet. Der Volt 1000S hat vier konfigurierbare Ein-/Ausgänge sowie eine USB-Schnittstelle für die Konfiguration oder Firmware-Updates und kommt in einem noch kompakteren Gehäuse (belegt auf der DIN-Schiene nur 20 mm). Beide Versionen sind vollständig kompatibel mit den modularen Stromsensor-Einheiten und teilen sich die gleiche grundlegende Funktionalität der Spannungsmessung. Die Entscheidung hängt davon ab, ob Sie die zusätzlichen I/O und Funktionen benötigen (dann ist der Volt 1000S ideal) oder den Komfort eines integrierten Displays bevorzugen (das der Volt 1000N bietet). In jedem Fall können Sie innerhalb der Volt-1000-Familie nach Bedarf kombinieren, da sie über dieselbe Schnittstelle mit dem Rest des Systems kommunizieren.

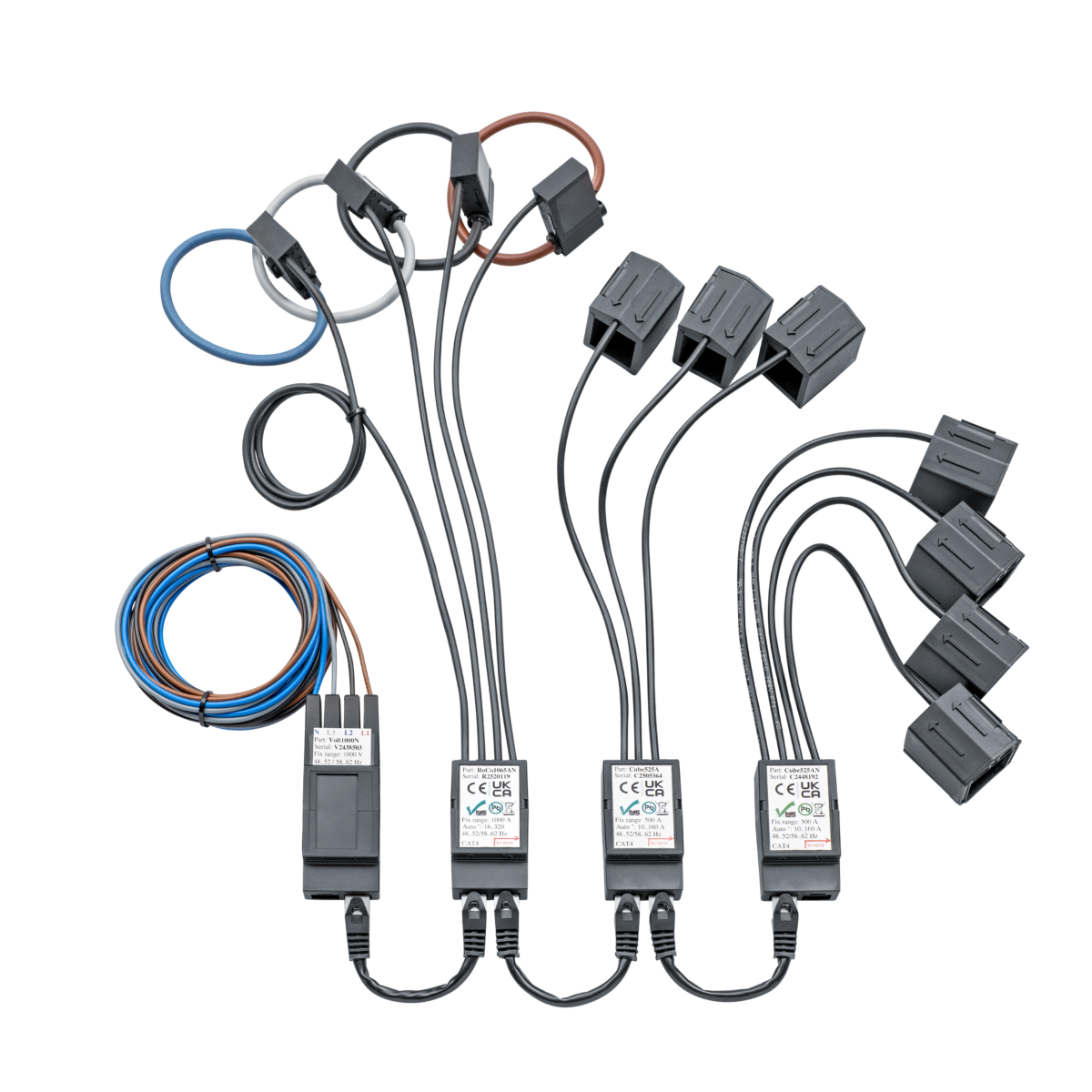

Ein Volt 1000N kann als Zentrale für bis zu 15 zusätzliche Messmodule in einer Daisy-Chain dienen (dies bezieht sich in der Regel auf Stromsensor-Module zur Überwachung mehrerer Abgänge oder Phasen). In der Praxis würden Sie eine Reihe von Rogowski-Spulenmodulen (z. B. einen Satz Stromsensoren je Abgang oder je Phase, falls erforderlich) über den integrierten Kaskadenport und Standard-Patchkabel mit dem Volt 1000N verbinden. Der Volt 1000N versorgt dann jedes angeschlossene Modul mit den erforderlichen Referenzspannungsdaten und erfasst deren Messwerte. Diese modulare Erweiterbarkeit bedeutet, dass ein einzelner Volt 1000N ein umfassendes Überwachungs­system bilden kann, das zahlreiche Stromkreise parallel abdeckt – nützlich für größere Umspannstationen oder Installationen, in denen Sie mehrere Messpunkte mit einem koordinierten System überwachen möchten.
