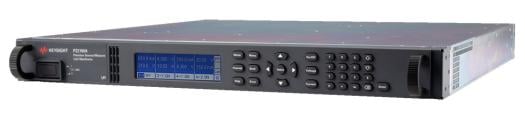

PZ2100-series Source Measure Units
- Technologie
- Source measure units
- Partner
- Keysight
Die Keysight PZ2100-Serie ist die führende Lösung für automatisierte Testgeräte (ATE), die enorme Source/Measure Unit (SMU)-Ressourcen in wertvollen Rackplatz integriert und flexible Moduloptionen bietet.
Der PZ2100 bietet flexible Skalierbarkeit mit mehreren SMU-Moduloptionen, die eine breite Palette von Anwendungen abdecken, von herkömmlichen statischen DC-Messungen bis hin zu 10 fA bis zu neuen dynamischen/pulsierenden Messungen bis zu 15 MSa/s und bis zu 10 μs Breite. Der PZ2100 bietet eine kompromisslose hochdichte Integration, die den verfügbaren Rackplatz, Steckplätze oder SMU-Modulfähigkeiten vollständig ausnutzt.
Der PZ2100 ermöglicht niedrigere Kosten pro Kanal und benötigt 20-mal weniger Rackplatz als herkömmliche SMUs, was Ihre Testkosten erheblich reduziert und wertvollen Rackplatz spart.
Eigenschaften
Ein Überblick über das, was diese Reihe bietet
Kosten und wertvollen Rackplatz sparen
- Flexible Konfiguration mit hochintegrierten Modulen minimiert Testkosten und Rackplatz
- 5 SMU-Moduloptionen flexibel konfigurierbar und aufrüstbar in einem 1U, 4-Slot-Chassis zu geringeren Kosten pro Kanal
- Bis zu 20 Kanäle skalierbar, 20-mal höhere Dichte als herkömmliche SMUs
- SMU mit Pulser/Digitizer integriert, eliminiert den Bedarf an zusätzlichen Instrumenten
Breite Anwendungsabdeckung von DC bis zu dynamischen Messungen
- Eine Vielzahl von Moduloptionen mit weitem Ausgangsbereich deckt die Anwendungsanforderungen umfassend ab
- Weiter Ausgangsbereich von bis zu 210 V / 3,5 A DC / 10,5 A Puls
- Niedrigstrommessung unterstützt durch min. 10 fA hohe Auflösung
- Dynamische/pulsierende Messungen mit 15 MSa/s Abtastrate und 10 μs schmalem Puls
- Weiter Dynamikbereich mit automatischer Bereichsumschaltung und nahtloser Bereichsumschaltung
Einfache Integration und Zeitersparnis
- Einzelbox-Lösung mit benutzerfreundlicher GUI vereinfacht die Systemintegration und beschleunigt das Testen
- Einzelbox-Lösung vereinfacht die Synchronisation mit mehreren SMUs auf <50 ns Genauigkeit
- Benutzerfreundliche GUI beschleunigt die Testprototyping, das Debugging und die Fehlersuche
- SCPI-Programmierung über LAN/USB/GPIB für einfache Anpassung an verschiedene Umgebungen
- PathWave IV Curve Software ermöglicht schnelle Messungen ohne Programmierung
Downloads
für PZ2100-series Source Measure Units
| Type | Model | Description |
|---|---|---|
Mainframe | PZ2100A | 4 slots, 1U |
High-resolution SMU | PZ2110A | 1.25 MSa/s, 10 fA, 210 V, 315 mA DC/pulse |
High-speed SMU | PZ2120A | 1 MSa/s, 100 fA, 60 V, 3.5 A DC/10.5 A pulse |
High-speed SMU | PZ2121A | 15 MSa/s, 100 fA, 60 V, 3.5 A DC/10.5 A pulse |
High-channel density SMU | PZ2130A | 100 pA, 30 V, 500 mA DC |
High-channel density SMU | PZ2131A | 500 kSa/s, 10 pA, 30 V, 500 mA DC/pulse |
