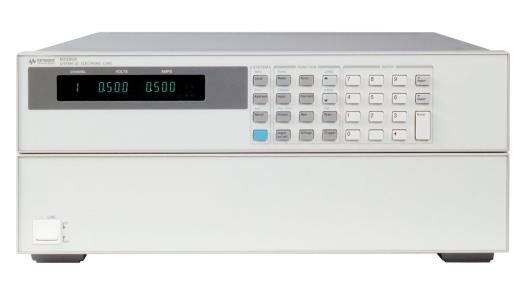

N3300 and N6790 series DC electronic loads
- Technologie
- DC electronic loads
- Partner
- Keysight
Die N3300-Serie der DC-Elektroniklasten ist schnell, genau und ideal für die Erhöhung des Fertigungsdurchsatzes bei der Herstellung von Gleichstromversorgungen in großen Stückzahlen. Diese Serie besteht aus einem Mainframe in voller Rackbreite (max. 1800 W), einem Mainframe in halber Rackbreite (max. 600 W) und 7 austauschbaren Elektroniklastmodulen. Die Module bieten eine Vielzahl von Spannungs-, Strom- und Leistungsbewertungen. DC-Anschlüsse für Testsystemkonfigurationen sind an allen Modulen verfügbar.
Die N6790-Serie der DC-Elektroniklasten kann einen statischen oder dynamischen Test durchführen und ist in zwei Größen erhältlich: ein einzelnes 100-W-Modul oder ein doppeltes 200-W-Modul. Ein Mainframe (N6700-Serie) ist erforderlich.
Für Details zur Produktreihe siehe bitte den Katalog im untenstehenden Download-Bereich.
Eigenschaften
Ein Überblick über das, was diese Produktreihe bietet
N3300-Serie DC-Elektroniklasten
- Wahl zwischen Mainframe in halber oder voller Rackbreite
- Konstantstrom-, Konstantspannungs- und Konstantwiderstandsmodi
- Eingebauter Transientengenerator
- Gleichzeitige Erfassung von 16-Bit-Spannungs- und Strommessungen
- Stabiler Betrieb bis hinunter zu 0 V
- Modulares Design für Systemflexibilität
N6790-Serie DC-Elektroniklasten
- Fortgeschrittene Betriebsmodi: CV, CC, CR, CP
- Verbraucht 100 W Leistung in einem einzigen Steckplatz oder 200 W bei doppelter Breite
- Arbiträre Wellenformgenerierung
- Hochgeschwindigkeits-synchronisierte Digitalisierung von Spannung und Strom
- Erweiterung von Leistungs- und Lastmodulen im gleichen Mainframe
Verfügbare Modellvariationen
Alle Varianten der Produktreihe und ein Vergleich dessen, was sie bieten
| Model | Number of models | Number of inputs | Total power | Programming accuracy | Measurement accuracy | Interfaces |
|---|---|---|---|---|---|---|
N3300-series | 2 mainframes and 7 modules | Up to 6 | 660 to 1800W | 0,1% + 4mA | 0.05% +2.5mA | GPIB, RS232 |
N6790-series | 2 | Up to 4 | 100 to 400W | 0,04% +0,46mA | 0.04% +0.4 mA | LAN, USB, GPIB |
