GW Instek bietet den brandneuen USG-Serie RF Signal Generator an, der in fünf Modellen erhältlich ist, um die Anforderungen der Benutzer zu erfüllen, und ein taschengroßer, mit USB-Schnittstelle kompatibler RF Signal Generator mit einem Frequenzbereich von 35 MHz bis 4400 MHz ist. Die USG-Serie liefert Continuous Wave (CW) Signalausgänge ohne Modulationsfunktion. Der integrierte elektronische Abschwächer der USG-Serie ermöglicht einen einstellbaren Leistungsbereich von -30dBm bis 0dBm.
Er verfügt über mehrere Betriebsmodi, einschließlich fester Frequenz, Frequenzsweep, Frequenzhopping und Leistungssweep. Die Frequenzbandbreitenbegrenzung der USG-Serie bietet eine geringere harmonische Ausgangsleistung.
Eigenschaften
Ein Überblick über das, was diese Reihe bietet
- Frequenzbereich: 34.5 MHz ~ 4400 MHz
- Ausgangsleistungsbereich: -30dBm ~ 0dBm
- Continuous Wave Signal ohne Modulation
- Unterstützt festen Frequenzmodus, Frequenzsweep, Frequenzhopping und Leistungssweep-Modus
- 107dBc/Hz Phasenrauschen bei 100kHz Offset
- Frequenzauflösung: 10 kHz
- PC USB Schnittstelle betrieben und gesteuert
- Externe PC-Software unterstützt verschiedene Betriebssysteme
Downloads
für USG series RF signal generators
Was beinhaltet diese Produktreihe?
Alle Varianten in der Reihe und ein Vergleich dessen, was sie bieten
| Model | Frequency range | Output power | Frequency accuracy | Frequency resolution |
|---|---|---|---|---|
USG-LF44 | 34.5 MHz to 4.4 GHz | -30 dBm to 0 dBm | ± 100 Hz at 100 MHz | 10 kHz |
USG-0103 | 100 MHz to 300 MHz | -30 dBm to 0 dBm | ± 100 Hz at 100MHz | 10 kHz |
USG-0818 | 800 MHz to 1.8 GHz | -30 dBm to 0 dBm | ± 800 Hz at 800MHz | 10 kHz |
USG-2030 | 2.0 GHz to 3.0 GHz | -30 dBm to 0 dBm | ± 2 kHz at 2 GHz | 10 kHz |

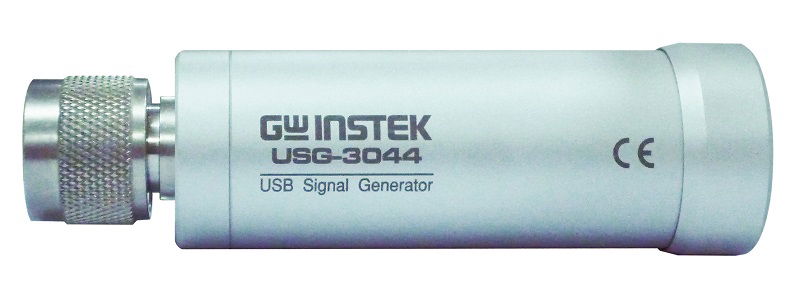

USG-3044 | 3.0 GHz to 4.4 GHz | -30 dBm to 0 dBm | ± 3 kHz at 3 GHz | 10 kHz |
