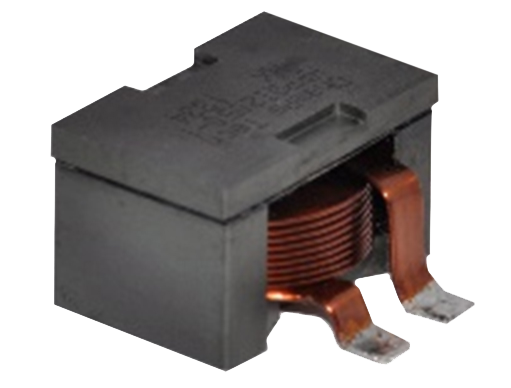

Planare Drosseln
- Technologie
- Oscilloscopes
- Partner
- Champs Technologies
Planar-Induktivitäten sind aufgrund der verfügbaren, gefrästen Ferritkernformen eine Komponente mit geringer Bauhöhe. Planartransformatoren eignen sich für Anwendungen, bei denen Konstrukteure eine kompakte und sehr geringe Höhe über der Leiterplatte benötigen, typischerweise DC/DC-Wandler in Brick-Größe. Die Wicklungen werden auf einer mehrlagigen Leiterplatte konstruiert, die in Paneelen angeordnet ist und in einem möglichst hohen Volumen gefertigt wird, was eine exakte Wiederholbarkeit der Streuinduktivität und Kapazität ermöglicht. Die flache Form des Kerns bietet eine große Oberfläche, um die im Inneren des Bauteils entstehende Wärme abzuführen. Es ist auch möglich, den Kernquerschnitt zu optimieren, um Leistungsverluste zu reduzieren. Planare Bauteile lassen sich leicht in die Leiterplatte der gesamten Anwendung einbetten, was die Fertigungszeit reduziert und die Automatisierung verbessert.
Eigenschaften
- Niedriges Profil N
- iedriger DCR
- RoHS-konform
- Typische Anwendung: Ausgangsfilterdrosseln
- PQI-Struktur mit hohem Wirkungsgrad
- Temperaturbereich -55 bis + 125°C (oder 130°C)
- Strombelastbarkeit bis zu 78Adc
- Kundenspezifisches Design möglich
- Isolation (Wicklung zu Kern) > 500Vdc
Downloads
für Planare Drosseln
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Series | Inductance @ 0Adc (µH±10%) | Irated (Adc) | Saturation current (Adc) 25°C | Saturation current (Adc) 100°C | DCR mΩ |
|---|---|---|---|---|---|
PQI-2050 | 0.90 – 500 | 1.5 – 45 | 1.85 – 50 | 1.6 – 45 | 0.5 – 246 |
PQI26 | 1.50 – 900.0 | 1.6 – 64 | 1.9 – 74 | 1.6 – 64 | 0.85 – 105.0 |
PQL2050 | 0.45 – 5.80 | 12 – 78 | 14 – 95 | 12 – 89 | 1.00 – 2.19 |
