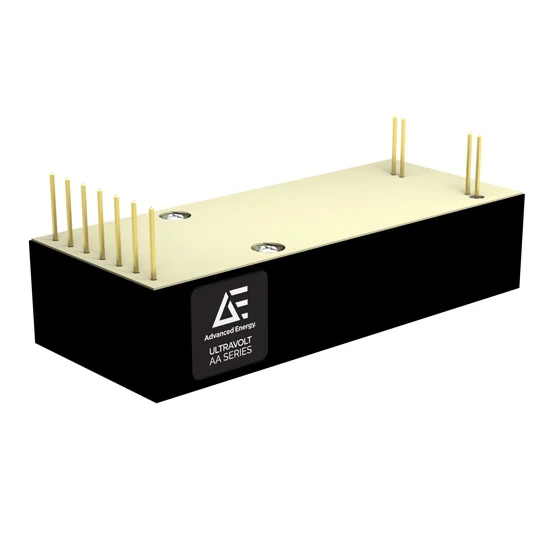

AA Series PCB-Mount DC-DC Converters

Technologie
PCB DC-DC voedingen
Partner
Ultravolt / Advanced Energy

Miniatuur PCB-montage, gereguleerde DC-DC omvormers

De gereguleerde DC-DC omvormers uit de UltraVolt AA-serie van Advanced Energy voor PCB-montage bieden 62 VDC tot 6 kVDC tot 30 W, 100 ppm rimpeloutput vanaf 12 of 24 VDC input.

De compacte producten voor algemeen gebruik en hoge spanningen zijn oplossingen voor een breed scala aan toepassingen, waaronder analytische instrumentatie, elektro­statica en opladen, massaspectrometrie en halfgeleiderproductie. Met configureerbare hoge-spanningsuitgang, vermogen en polariteit is de AA-serie verkrijgbaar met analoge interfaces van 0 tot 5 VDC of 0 tot 10 VDC (volledig bereik) voor regeling en bewaking.

Advanced Energy biedt ook in de fabriek geconfigureerde mechanische en elektrische prestatieopties, waaronder interconnectie en afscherming, om aan uw toepassingsbehoeften te voldoen.

AA Series PCB-Mount DC-DC Converters
IntroKenmerkenDownloadsSpecificatiesContact

Kenmerken

  • Configureerbare hoogspanningsuitgang, vermogen en polariteit in een standaardformaat
  • Beschikbare analoge interfaces van 0 tot 5 VDC of 0 tot 10 VDC (volledige schaal)
  • Regeling en bewaking van hoogspanningsuitgang en stroom
  • Keuze uit elektrische, afschermings- en mechanische integratieopties
  • Rimpelprestaties tot slechts 100 ppm (0,05 Vpp)

Voordelen

  • Upgrade module- en systeemprestaties zonder de PCB-lay-out te wijzigen
  • Versnel de time-to-market door de integratie van besturingen te vereenvoudigen
  • Verbeter de responsiviteit en controle van de hoogspanningsuitgang
  • Breid de mechanische integratie, externe RF-bescherming en interconnectiemogelijkheden uit
  • Verhoog de herhaalbaarheid, resolutie en langetermijbetrouwbaarheid van het systeem

Downloads

voor AA Series PCB-Mount DC-DC Converters

pdf
AA Series overview
Downloaden
SpecificationsValues

Output Power (W):

4 to 30

Length (Inches):

3

Width (Inches):

1.5

Height (Inches):

0.75

Mounting Type:

Through Hole, Surface Mount

Minimum Output Current (A):

0.001

Maximum Output Current (A):

0.48

Output Voltage Range (V):

0 to 6000

Minimum Output Power (W):

Maximum Output Power (W):

30

Minimum Input Voltage (V):

12

Maximum Input Voltage (V):

24
