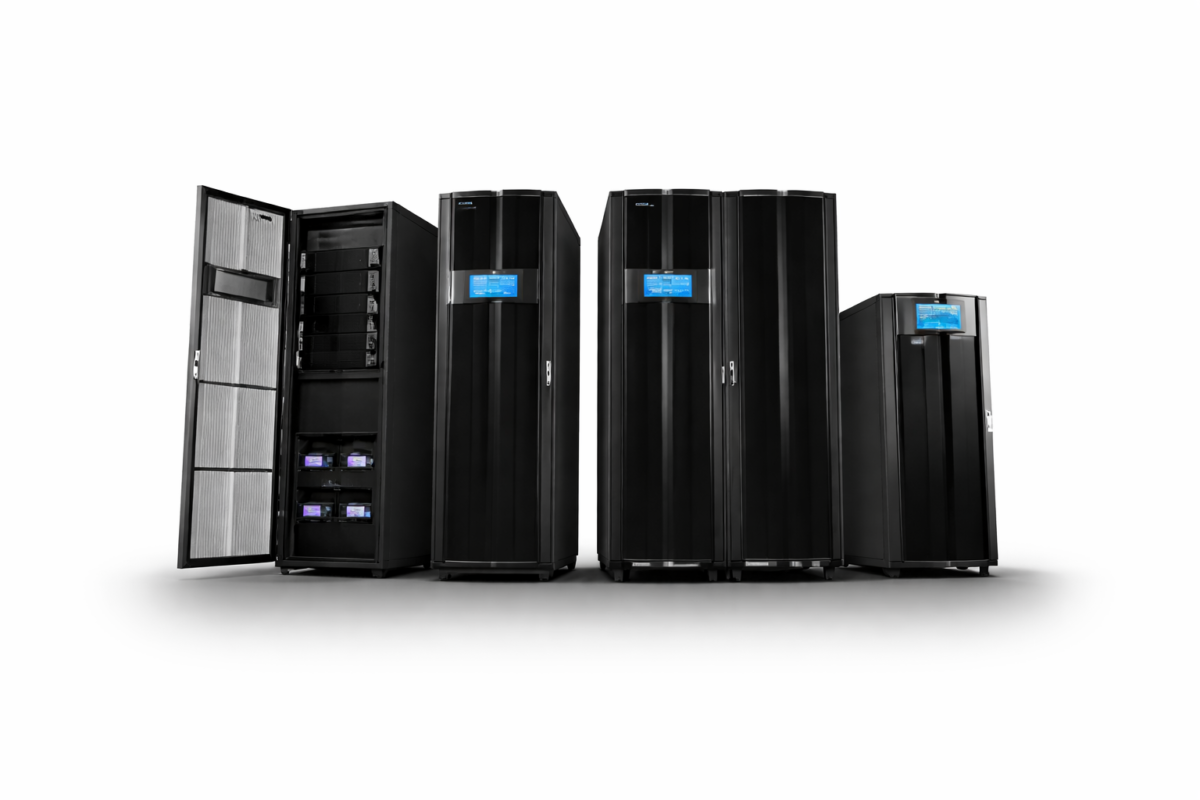

Modulon-serie – Modulaire driefase UPS-systemen, 20–600 kVA

De UPS uit de DPH-serie is modulair en schaalbaar ontworpen. Elke UPS-kast kan meerdere insteekbare voedingsmodules herbergen (elk 20 kW of 50 kW, afhankelijk van het model). Om de capaciteit te vergroten, voegt u eenvoudig extra voedingsmodules toe tot aan de limiet van het frame – bijvoorbeeld tot 6 modules voor een systeem van 120 kVA of 12 modules voor een systeem van 600 kVA. Voor redundantie (N+1 of N+X) wordt een extra module geïnstalleerd boven de vereiste belastingscapaciteit. Daarnaast kunnen complete UPS-kasten parallel worden geschakeld (tot 4 of in sommige gevallen zelfs 8 units) om vermogensniveaus van meerdere megawatt te bereiken of om redundantie op systeemniveau te bieden. Dankzij deze schaalbare architectuur kunt u beginnen met de capaciteit die u nodig hebt en later uitbreiden zonder de UPS te vervangen.

De Modulon DPH-serie levert een zeer hoge energie-efficiëntie voor een driefasige online UPS. In de normale dubbelconversiemodus werkt deze met een efficiëntie tot ongeveer 96–96,5%, wat betekent dat er slechts minimale energie als warmte verloren gaat. Het systeem beschikt ook over een Eco-modus (of "green mode") die een efficiëntie van ongeveer 99% kan bereiken. In de Eco-modus schakelt de UPS intelligent over naar een bypass-voeding wanneer de omstandigheden stabiel zijn, waarbij de belasting rechtstreeks vanuit het lichtnet wordt gevoed terwijl de omvormer stand-by gereed blijft. Als de voedingskwaliteit buiten de toleranties valt, keert de UPS onmiddellijk terug naar dubbelconversie. Deze modus vermindert verliezen aanzienlijk tijdens daluren of bij lichtere belastingen, wat leidt tot substantiële energiebesparingen terwijl de belasting toch beschermd blijft.

Ja. De Modulon DPH-serie is ontworpen als een volledig bemeten UPS-systeem, wat betekent dat kVA gelijk is aan kW. Het kan 100% van zijn capaciteit als werkelijk vermogen aan de belasting leveren (arbeidsfactor 1,0). Een DPH UPS van 120 kVA kan bijvoorbeeld de volledige belasting van 120 kW ondersteunen zonder derating. Dit is ideaal voor moderne servers en IT-apparatuur, die vaak een arbeidsfactor van 1 of bijna 1 hebben. Zelfs de grotere modellen (zoals 500 kVA) zijn in wezen volledig bemeten – een eenheid van 500 kVA levert tot 500 kW aan kritische belasting (het kleine verschil bij dat model is te wijten aan een instelbaar modulevermogen, maar ondersteunt in de praktijk de volledige kW-uitgang wanneer deze overeenkomstig is geconfigureerd). Samengevat verliest u bij deze UPS-systemen geen capaciteit als gevolg van de arbeidsfactor.

De modellen met de aanduiding “-FR” (bijvoorbeeld DPH-80K-FR en DPH-200K-FR) verwijzen naar een specifiek frameontwerp dat een geïntegreerde batterij binnen de UPS-kast kan bevatten (FR staat voor een bepaald frame, vaak in een 42U-rackformaat). De standaard DPH 20–120 kVA-systemen zijn doorgaans kleinere kasten die bedoeld zijn voor het gebruik van externe batterijkasten voor energieopslag. Daarentegen is de DPH 80 kVA FR-unit een 42U-rack op volledige hoogte dat wordt geleverd met interne batterijladen om een ingebouwde back-upbatterijvoeding te bieden, waardoor het een zelfstandige oplossing is. De DPH 200K-FR is een vergelijkbare kast op volledige grootte die plaats biedt aan maximaal 10 vermogensmodules (200 kVA), maar gewoonlijk afhankelijk is van externe batterijkasten voor een langere autonomie (hoewel deze wel het grotere frame heeft). In wezen spelen FR-modellen in op specifieke implementatiebehoeften: de 80K-FR biedt een all-in-one UPS-met-batterij in één rack voor een eenvoudigere installatie op kleinere locaties, terwijl het 120 kVA-model zonder FR kan worden gekozen als u van plan bent externe batterijbanken te gebruiken of met hoogtebeperkingen te maken hebt.

Hoge beschikbaarheid wordt in de DPH-serie bereikt door meerdere lagen redundantie en een fouttolerant ontwerp. Ten eerste gebruikt de UPS modulaire redundantie – u kunt één of meer extra vermogensmodules toevoegen boven op de vereiste belasting, zodat als één module uitvalt, de reservemodule naadloos overneemt zonder vermogensverlies naar de belasting. Ten tweede zijn kritieke componenten binnen de UPS (zoals besturingskaarten, omvormers en statische bypass-schakelaars) ontworpen in een redundante configuratie en hot-swappable. De regelarchitectuur gebruikt dubbele CAN-bus-communicatiepaden, zodat zelfs een storing van een besturingskaart het systeem niet laat uitvallen – de resterende regellus blijft in bedrijf. De UPS bewaakt ook actief de toestand van belangrijke componenten en kan vooraf waarschuwen als een module of onderdeel achteruitgaat (waardoor proactieve vervanging mogelijk is). Tot slot kan het systeem, door parallelle werking van meerdere UPS-units mogelijk te maken, een storing van een volledige UPS-kast verdragen terwijl de andere units de belasting blijven dragen (gedistribueerde redundantie op systeemniveau). Al deze kenmerken samen betekenen dat de DPH-serie een zeer hoge uptime kan bereiken voor mission-critical toepassingen.

De Modulon DPH UPS-serie is ontworpen met onderhoudsgemak in gedachten en om te integreren met facility monitoring. Voor lokale bewaking en bediening heeft elk systeem een ingebouwd 10-inch kleurentouchscreenpaneel dat een gedetailleerde interface biedt voor statuscontroles, alarmweergave en configuratie – dit maakt de bediening op locatie intuïtief. Voor onderhoud kunnen bijna alle actieve onderdelen, waaronder vermogensmodules, besturingsmodules en zelfs de bypassmodule, hot-swappable worden vervangen, zodat routinematig onderhoud of vervanging van onderdelen niet vereist dat de belasting wordt uitgeschakeld. De UPS ondersteunt ook bewaking op afstand: deze is voorzien van meerdere communicatiepoorten (zoals RS-232, droge contacten, Modbus en Ethernet/SNMP-opties) voor koppeling met gebouwbeheersystemen of netwerkbewakingssoftware. Daarnaast kan het systeem intern duizenden gebeurtenissen registreren, toegankelijk via USB-download, wat helpt bij probleemoplossing en analyse. Omgevings­sensoren (temperatuur, vochtigheid, rookmelders enz.) en externe batterijbewakingsunits kunnen ook worden gekoppeld aan het UPS-besturingssysteem, waarbij alle gegevens zichtbaar zijn op het lokale scherm of via externe interfaces. Deze uitgebreide onderhouds- en bewakingsmogelijkheden helpen operators om de UPS met minimale inspanning in optimale conditie te houden.

De Modulon DPH-serie is in de eerste plaats gericht op datacenters en IT-infrastructuur die een hoge uptime, schaalbaarheid en efficiëntie vereisen. Dit omvat enterprise-datacenters, colocatiefaciliteiten, cloudserviceproviders en grote netwerkknooppunten, waar de mogelijkheid om de vermogensbescherming snel uit te breiden naarmate de serverbelasting toeneemt een groot voordeel is. Naast datacenters is deze serie ook geschikt voor andere bedrijfskritische omgevingen zoals telecommunicatieschakelcentra, ziekenhuizen en zorginstellingen (voor de bescherming van beeldvormingsapparatuur en kritieke zorgsystemen), dataruimtes in de bank- en financiële sector en industriële procescontrolecentra die een betrouwbare stroomvoorziening vereisen. In wezen kan elke toepassing die zich geen stroomonderbrekingen kan veroorloven en mogelijk haar back-upstroomsysteem in de loop der tijd moet opschalen, profiteren van de DPH-serie. Het modulaire, hot-swappable karakter en de hoge efficiëntie maken dit een uitstekende oplossing voor moderne operationele omgevingen die zowel betrouwbaarheid als bedrijfskosten willen optimaliseren.
