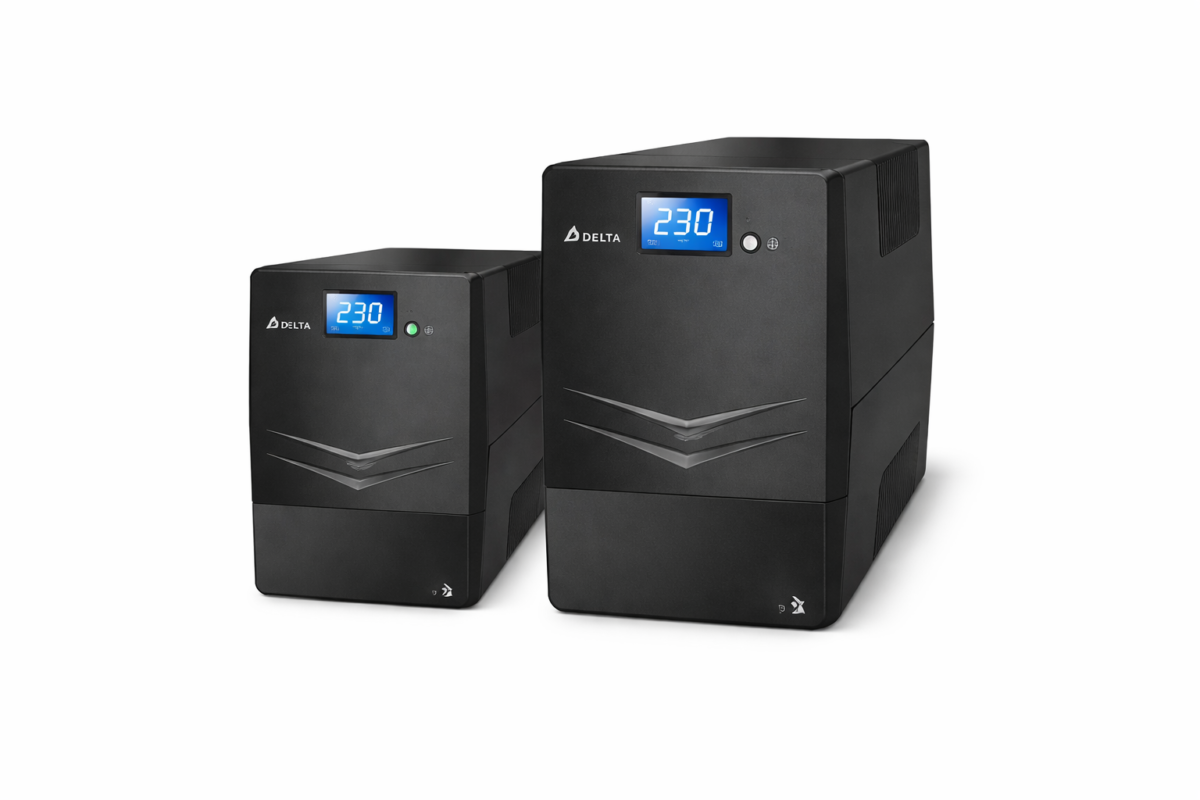

Agilon-serie – Eenfase UPS-systemen, 600–1500 VA

Line-interactive verwijst naar de UPS-topologie waarbij de unit de netspanning normaal conditioneert en doorgeeft aan uw apparatuur, en alleen naar batterijvoeding overschakelt wanneer de netspanning buiten het bereik valt of uitvalt. Het line-interactive ontwerp van de Agilon VX omvat een Automatic Voltage Regulation (AVR)-circuit dat kleine spanningsschommelingen (spanningsdalingen of pieken) corrigeert zonder de batterij te gebruiken. Dit zorgt voor een stabieler uitgangsvermogen en verlengt de levensduur van de batterij in vergelijking met eenvoudige standby-UPS-ontwerpen. Het biedt een goede balans tussen prestaties en efficiëntie voor stroombeveiliging in kleine kantoren en bevindt zich tussen eenvoudige offline units en duurdere online UPS-systemen.

De back-upautonomie hangt af van het UPS-model en de aangesloten belasting. Bij volle belasting houdt de Agilon VX UPS apparaten doorgaans enkele minuten van stroom voorzien (ongeveer 4–6 minuten is gebruikelijk bij 100% belasting). Bij lichtere belastingen kunt u langere autonome tijden bereiken – zo kan een 600 VA-unit die een typische pc en monitor voedt (samen misschien 120 W) de stroomvoorziening 10–15 minuten in stand houden. Het grootste 1500 VA-model dat op halve belasting draait, kan ongeveer 15–20 minuten back-up leveren. Bij zeer kleine belastingen, zoals netwerkapparatuur, kunt u tot ongeveer 30 minuten halen. Deze cijfers kunnen variëren, dus voor kritische systemen is het verstandig de geschatte belasting te berekenen en de datasheet of testresultaten te raadplegen om de autonomie in te schatten. In alle gevallen geeft de UPS u voldoende tijd om uw werk op te slaan en apparatuur tijdens een langdurige stroomuitval veilig af te sluiten.

Ja. Alle Agilon VX-modellen zijn voorzien van een USB-communicatiepoort en worden ondersteund door software voor energiebeheer (of standaard OS-afsluitprogramma’s) die automatisch afsluiten van aangesloten computers mogelijk maken. Nadat u de meegeleverde software hebt geïnstalleerd (of de UPS-service van het OS met de USB HID-driver gebruikt), communiceert de UPS zijn status – bijvoorbeeld wanneer deze op batterij werkt en hoeveel lading er nog over is. Als de stroomuitval langer aanhoudt en de batterij bijna leeg raakt, kan de software toepassingen netjes afsluiten en uw computer of server veilig uitschakelen voordat de batterij uitgeput is. Dit zorgt ervoor dat uw gegevens worden opgeslagen en de hardware wordt beschermd tegen plotseling stroomverlies. De software biedt doorgaans ook bewaking van de in-/uitgangsspanning, de batterijstatus en kan meldingen over stroomgebeurtenissen verzenden.

De AVR in de Agilon VX-serie bewaakt continu de inkomende netspanning. Als de spanning te ver daalt (onderspanning/spanningsdip) of te hoog stijgt (overspanning), grijpt de AVR automatisch in om dit te corrigeren zonder over te schakelen op batterijvoeding. Daarbij wordt een ingebouwde autotransformator met tappenschakeling gebruikt: de spanning wordt verhoogd wanneer de ingang onder normaal ligt en verlaagd wanneer de ingang boven normaal ligt. Op deze manier levert de UPS een stabiele 230 V (±10%) aan uw apparatuur zolang de netspanning binnen een breed bereik blijft (ongeveer 170–280 V). Het voordeel is tweeledig: uw apparaten krijgen een consistente stroomvoorziening, wat hun betrouwbaarheid en levensduur verbetert, en de UPS hoeft de batterij niet te gebruiken bij kleine schommelingen. Alleen wanneer de netspanning volledig buiten bereik raakt of uitvalt, schakelt de UPS over naar batterijmodus, waardoor de batterij optimaal gereed blijft voor echte noodgevallen.

Elke Agilon VX UPS heeft meerdere uitgangsaansluitingen van het type IEC 320 C13 (de standaard connectoren die worden gebruikt voor voedingskabels van pc- en IT-apparatuur). De modellen van 600 VA en 1000 VA zijn elk uitgerust met vier IEC-uitgangen, terwijl het model van 1500 VA zes IEC-uitgangen op het achterpaneel heeft (voor de EMEA-versie). Doorgaans zijn op één na al deze uitgangen batterijondersteund, wat betekent dat ze tijdens een stroomuitval voeding leveren. Eén uitgang is gemarkeerd als “surge-only” (niet batterijondersteund) – deze is bedoeld voor minder kritische apparatuur die geen batterijback-up nodig heeft (bijvoorbeeld een printer of bureaulamp), maar wel profiteert van overspanningsbeveiliging. U kunt elke combinatie van apparaten aansluiten zolang de totale belasting binnen de wattcapaciteit van de UPS blijft (360 W, 600 W of 900 W, afhankelijk van het model). Veel aangesloten apparaten zijn onder meer een pc en monitor, een netwerkrouter/modem, point-of-sale-apparatuur of andere elektronica. Zorg er alleen voor dat essentiële apparatuur op de batterijondersteunde uitgangen wordt aangesloten en overschrijd de VA/Watt-classificatie van de UPS niet voor een veilige werking.

Ja – de Agilon VX-serie gebruikt interne sealed lead-acid (SLA) batteries, die vervangbaar zijn. Gedurende de levensduur van de UPS (doorgaans 3–5 jaar of langer) zal de batterijcapaciteit op natuurlijke wijze afnemen, waardoor u mogelijk nieuwe batterijen moet plaatsen om de overbruggingstijd te behouden. De units zijn zo ontworpen dat een gekwalificeerde technicus of gebruiker met de juiste voorzorgsmaatregelen de batterijmodule(s) kan vervangen. Het 600 VA-model bevat bijvoorbeeld één 12 V-batterij, terwijl de modellen van 1000 VA en 1500 VA twee 12 V-batterijen gebruiken (in serie geschakeld voor 24 V). Voor vervanging moet de UPS worden uitgeschakeld, van het lichtnet worden losgekoppeld en moeten de oude batterijen worden vervangen door nieuwe exemplaren met dezelfde specificatie (12 V, gelijke Ah-waarde). Het is belangrijk om vervangingsbatterijen van hoge kwaliteit te gebruiken die worden aanbevolen voor gebruik in UPS-systemen en om de richtlijnen van de fabrikant te volgen. Na het installeren van een nieuwe batterij zal de UPS deze automatisch opladen. Voer de oude batterij altijd veilig af in overeenstemming met de lokale voorschriften, aangezien SLA-batterijen recyclebaar zijn.

De Agilon VX UPS biedt uitgebreide bescherming die verder gaat dan alleen batterijback-up. Hij beschikt over overspanningsbeveiligingscircuits die uw aangesloten apparatuur beschermen tegen spanningspieken op het AC-net. Dit omvat bescherming tegen overspanningen veroorzaakt door blikseminslag of schakelingen op het elektriciteitsnet – de UPS begrenst en absorbeert hoogspanningstransiënten tot veilige niveaus. Daarnaast beschikken de units over overspanningsbeveiliging voor datalijnen (zoals een RJ45-poort voor netwerk- of telefoonlijnen), waardoor overspanningen op die lijnen uw modem, router of aangesloten PC niet kunnen beschadigen. Wat overbelastingsbeveiliging betreft, is de UPS ontworpen om korte periodes van overbelasting op te vangen door een alarm te geven en, als de belasting te hoog is, de uitgang te onderbreken of uit te schakelen om schade te voorkomen. De Agilon VX-serie omvat ook een uitgangszekering of installatieautomaat die uitschakelt in geval van ernstige overbelasting of kortsluiting op de uitgang. Zo zijn de UPS en uw apparatuur beschermd – u moet de belasting verlagen en de automaat resetten (of de zekering vervangen, afhankelijk van het model) om de normale werking te hervatten. Al met al betekenen deze beveiligingen dat de UPS beschermt tegen zowel plotselinge hoge spanningen als situaties waarin te veel apparatuur is aangesloten, zodat alles veilig blijft.

Nee, de Agilon VX-serie levert een gesimuleerde sinusgolf (ook wel een getrapte benadering van een sinusgolf genoemd) wanneer deze op batterij werkt. Tijdens normaal gebruik op netspanning laat de UPS de sinusgolf van het elektriciteitsnet eenvoudig door (terwijl de spanning wordt geregeld), zodat uw apparatuur een echte sinusgolf uit het stopcontact ontvangt. Maar in batterijmodus gebruiken deze line-interactive modellen, om kosten en energie te besparen, een pulsbreedtegemoduleerde golfvorm die geen perfecte sinus is. Deze gesimuleerde sinusgolf is geschikt voor de meeste gangbare elektronica zoals pc’s, monitoren, netwerkapparatuur en laders – deze hebben doorgaans voedingen die verschillende golfvormen kunnen accepteren. Zeer gevoelige apparatuur of apparaten met actieve PFC-voedingen kunnen echter minder efficiënt werken of een lichte brom produceren bij een getrapte golfvorm. Voor de meeste gebruikelijke toepassingen (kantoor- en huishoudelijke elektronica) is een gesimuleerde sinusuitgang absoluut prima en veilig. Als u apparatuur hebt die expliciet een zuivere sinusgolf vereist (bijvoorbeeld bepaalde medische apparaten of gemotoriseerde apparatuur), moet u mogelijk een UPS van een hogere categorie overwegen (een online UPS) die een echte sinusgolfuitgang levert. Voor standaard IT- en kantoorapparatuur is de uitgangsgolfvorm van de Agilon VX een evenwichtige keuze die betrouwbare noodstroom biedt tegen een betaalbare prijs.
