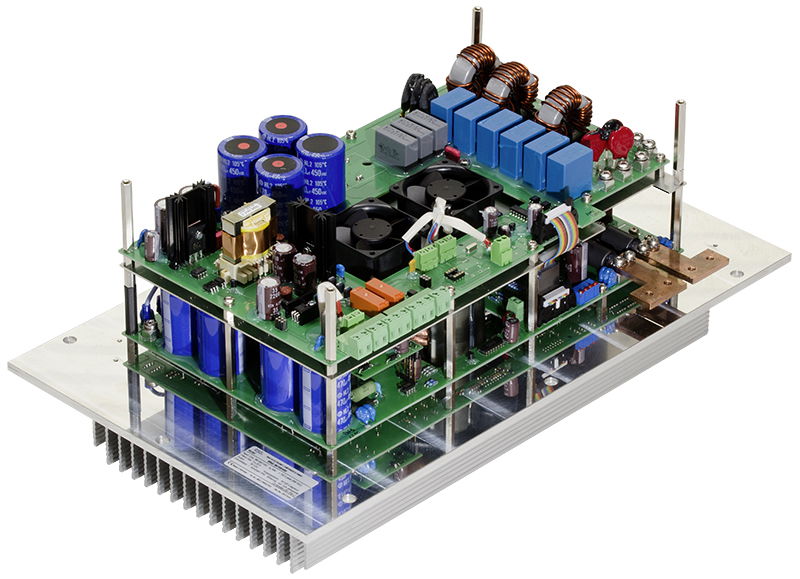

WNG-serie voedingen met open frame

Technologie
Open / u-frame voedingen
Partner
RSG

De basisconstructie van deze schakelende voeding bestaat uit een bruggelijkrichter en een push-pull-omvormer. Deze werkt als een constante stroombron met spanningsbegrenzing en voedt een omvormer en een buffercondensator. Hij is ontworpen voor een permanent uitgangsvermogen tot 5 kW. De WNG-serie kan gedurende 10 seconden een piekvermogen van 10 kW leveren. Wanneer de maximale stroom wordt bereikt, wordt het uitgangsvermogen beperkt volgens een door de processor geregelde karakteristieke curve.

Vanwege de installatieomgeving in de naaf van windturbines is de WNG-serie ontworpen, getest en gecertificeerd voor hoge mechanische eisen.

Elk pitchregelsysteem in een windturbine bevat drie voedingen zoals de WNG.

WNG-serie voedingen met open frame

Kenmerken van het assortiment

Een algemeen overzicht van wat dit assortiment te bieden heeft

  • Ingang: 3-fasen 360-440 VAC, Imax <150 A piek (@ 400 VAC)
  • Uitgang: 90 VDC, 55 A (100 A gedurende 10 s), Inom = 3x 20 A
  • Isolatiespanning I/O: 3kVAC
  • Ingangsfilter: acc. EN55022 Niveau A
  • Continue kortsluitbeveiliging
  • Onderhoudsvrij

Downloads

voor WNG-serie voedingen met open frame

pdf
WNG datasheet
Downloaden
pdf
WNG interactive 3D PDF
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

ModelInput voltageOutput currentOutput voltageOutput power

WNG-90/100/400

360 ~ 440VAC

55 (100 for 10s)ADC

75 ~ 120VDC

5kW (10 for 10s)
