NDQ1600-serie – Ultra-efficiënte 1600 W 48 V naar 12 V DC-DC-converters
- Technologie
- DC naar hoogspanning DC conversie voedingen
- Partner
- Artesyn / Advanced Energy

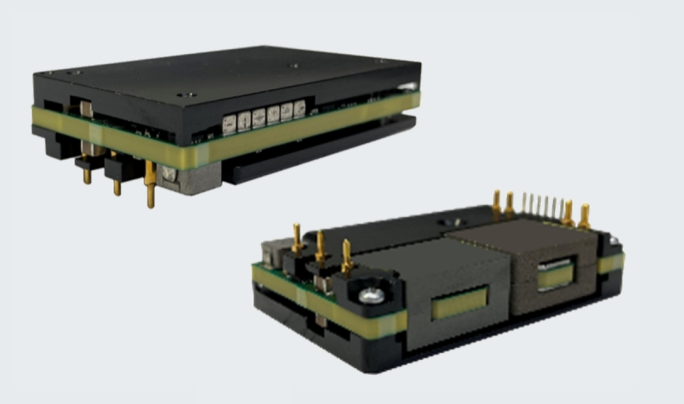

De NDQ1600-serie levert een uitzonderlijke vermogensdichtheid en efficiëntie in een compacte quarter-brick-behuizing, waardoor het ideaal is voor high-power computing, netwerken en opslagtoepassingen. Deze niet-geïsoleerde, enkelvoudige uitgang, digitaal bestuurde DC-DC-converters bieden een standaard quarter-brick-omtrek en pinconfiguratie, die van 40 tot 60 VDC omzet om tot 1600 W bij 12 VDC te leveren met een piek efficiëntie van 97,7%.
Ontworpen voor betrouwbaarheid en prestaties, levert de NDQ1600-serie volledige kracht over een bedrijfsbereik van -40 tot +85°C bij geforceerde luchtkoeling. Geluid en rimpel zijn typisch 150 mV piek-tot-piek met een 4 mF elektrolytische condensator. Een optionele PMBus®-interface maakt flexibele digitale besturing en real-time bewaking mogelijk. Volledig compatibel met de IEC62368-veiligheidsnormen, biedt de NDQ1600-serie een hoogwaardige energieoplossing voor veeleisende industriële en datacenteromgevingen.
Functies van het bereik
Een overzicht op hoog niveau van wat dit bereik biedt
- Ingang: 40 tot 60 VDC
- Uitgang: 1600 W
- Uitgangsspanning: 12 V nominaal
- Uitgangsstroom: 133 A
- Veiligheid: IEC62368 conform
- Mechanische grootte: 1/4 brick converter
- Efficiëntie: 97,7% piek
-
Hoge vermogensdichtheid – Levert tot 1600 W in een compacte quarter-brick-voetafdruk, optimaliseert ruimtegebruik.
-
Uitzonderlijke efficiëntie – Bereikt tot 97,7% piek efficiëntie, vermindert energieverlies en thermische belasting.
-
Digitale Controle Mogelijkheid – Optionele PMBus®-interface maakt precieze monitoring en configuratie mogelijk.
-
Thermische Veerkracht – Biedt vol-vermogen werking van -40°C tot +85°C met geforceerde luchtkoeling.
-
Lage Uitgangsgeluid – Typische uitgangsrimpel van slechts 150 mV piek-tot-piek zorgt voor stabiele stroomvoorziening.
-
Robuuste Constructie – Enkel PCB-ontwerp met basisplaat verbetert betrouwbaarheid en thermisch beheer.
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Parameter | NDQ1600-48S12B-6LI | NDQ1600-48S12B-6IA |
|---|---|---|
Input Voltage Range | 40 – 60 VDC | 40 – 60 VDC |
Nominal Input Voltage | 48 VDC | 48 VDC |
Output Voltage | 12 VDC nominal | 12 VDC nominal |
Output Power | 1600 W | 1600 W |
Output Current | 133 A | 133 A |
Peak Efficiency | Up to 97.7% | Up to 97.7% |
Operating Temperature Range | -40°C to +85°C (with forced-air cooling) | -40°C to +85°C (with forced-air cooling) |
Output Ripple & Noise | 150 mV peak-to-peak (typical, with 4 mF cap) | 150 mV peak-to-peak (typical, with 4 mF cap) |
Control Interface | PMBus® digital interface | Analog control interface |
Enable Function | Negative enable | Negative enable |
Mechanical Format | Standard 1/4 brick converter | Standard 1/4 brick converter |
Construction | Single-PCB with baseplate | Single-PCB with baseplate |
Dimensions (L × W × H) | 58.4 × 36.8 × 12.7 mm (typical) | 58.4 × 36.8 × 12.7 mm (typical) |
Cooling Method | Forced-air cooling required for full load | Forced-air cooling required for full load |
Isolation Type | Non-isolated, single-output | Non-isolated, single-output |
Applications | Data centres, high-performance computing, storage systems | Data centres, high-performance computing, storage systems |
